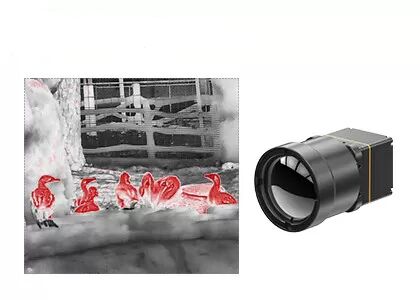

3 Wärmekamera-Kern der Achsen-LWIR mit 8~14μM Spectral Range For Robotern

LWIR Ungekühlter 640x512 12μm Wärmebildmodul mit 25mm Objektiv für den Außenbereich

Das TWIN612 Wärmemodul ist ein neu entwickeltes Produkt von SensorMicro. Es integriert einen ungekühlten Infrarotdetektor mit 640×512/12µm Keramikgehäuse. Mit einem typischen NETD＜40mk kann das TWIN612 Wärmemodul ein klareres, schärferes und detaillierteres Bild liefern.

Mit einem Temperaturmessbereich von -20℃~150℃/0~550℃, einer Genauigkeit von ±2℃ oder ±2% und einer Bildrate von bis zu 30 Hz garantiert das Wärmemodul ein flüssiges Wärmebild und eine genaue Temperaturmessung.

Das TWIN612 Wärmemodul hat die Vorteile eines kompakten Designs, einer leichten Struktur und eines Stromverbrauchs von nur 0,8 W. Mit verbesserten Bildalgorithmen und Temperaturmessfunktion liefert das TWIN612 Wärmemodul stabilere Bilder und eine genaue Temperatur.

Das Keramikgehäuseverfahren ähnelt dem Metallgehäuse und ist eine ausgereifte Verpackungstechnologie für Infrarotdetektoren. Im Vergleich zum Metallgehäuse werden das Volumen und das Gewicht des verpackten Detektors stark reduziert. Daher kann das TWIN612 Wärmemodul in Branchen eingesetzt werden, die strenge Anforderungen an Größe, Gewicht und Stromverbrauch haben.

- Mini-Größe: 25,4 mm×25,4 mm×35 mm
- Geringes Gewicht: 25 g
- Typisches NETD<40mk
- Scharfe, klare Wärmebildgebung
- Typischer Stromverbrauch von nur 0,8 W


Das TWIN612/R Wärmebildmodul wird in den Bereichen Thermografie, Sicherheitsüberwachung, UAV-Nutzlasten, Robotern, intelligenter Hardware, ADAS, Brandbekämpfung und -rettung eingesetzt.


1. DRI-Bereich

Es ist ein Mittel zur Messung der Entfernung, in der ein Infrarotdetektor ein Bild eines bestimmten Ziels erzeugen kann, und kann in Erkennungsbereich, Erkennungsbereich und Identifizierungsbereich unterteilt werden.

D (Erkennung): Fähigkeit, ein Objekt vom Hintergrund zu unterscheiden
R (Erkennung): Fähigkeit, die Objektklasse zu klassifizieren (Tier, Mensch, Fahrzeug, Boot …)
I (Identifizierung): Fähigkeit, das Objekt im Detail zu beschreiben (ein Mann mit Hut, ein Hirsch, ein Jeep …)

Gemäß den Johnson-Kriterien beträgt die Mindestanzahl der Linienpaare des Ziels 1:3:6 (oder 1:4:8), wenn die Wahrscheinlichkeit, dass das Zieldetail im DRI-Abstand sichtbar ist, 50 %, und die entsprechende Mindestanzahl der Pixel beträgt 2:6:12 (oder 2:8:16).

Unter der Annahme, dass der Zieldurchmesser H, die Brennweite f, die Pixelgröße d und die Anzahl der Linienpaare n ist, dann ist der Sichtabstand L=H×f/(2n×d)
