LWIR-Wärmebildmodul mit 1280x1024/8µm-Infrarotdetektor

  • LWIR Thermal Imaging Module with 1280x1024/8μm Infrared Detector
  • LWIR Thermal Imaging Module with 1280x1024/8μm Infrared Detector
  • LWIR Thermal Imaging Module with 1280x1024/8μm Infrared Detector
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iTL1208
Min Bestellmenge 1-TEILIG
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024 Stromverbrauch 1W
Spektralbereich 8~14μm Pixelabstand 8μm
NETD ≤30mK Bildrate 25Hz/30Hz
Hervorheben

Detektor-thermisches Modul 640x512 Ir

,

Wärmebildgebungs-Modul der Thermographie-LWIR

,

Modul der Wärmebildgebungs-12um
Hinterlass eine Nachricht
Produkt-Beschreibung

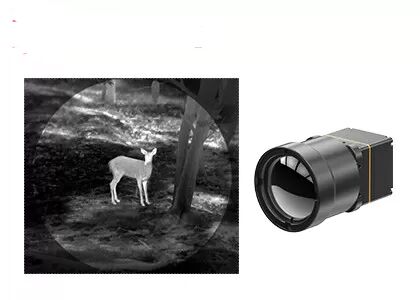

LWIR-Wärmebildmodul mit 1280x1024/8µm Infrarotdetektor
Produktübersicht

Das iTL1208 Wärmemodul ist ein von SensorMicro entwickeltes Produkt, das einen ungekühlten Infrarotdetektor mit 1280*1024/8µm integriert. Mit einer typischen NETD von ≤30mK liefert das iTL1208 Wärmemodul klarere, schärfere und detailliertere Wärmebilder.

Das kompakte Design, die leichte Bauweise und der geringe Stromverbrauch von 1W machen das iTL1208 Wärmemodul ideal für Anwendungen mit strengen Größen-, Gewichts- und Leistungsanforderungen. Verbesserte Bildalgorithmen liefern ultraklare Wärmebilder.

Hauptmerkmale
Extrem leichtes Design
  • Kompakte Größe von 22,6*22,6*34,5 mm und Gewicht von 35,7 g (inklusive 12-mm-Objektiv)
  • Gehört zu den höchsten Integrationsgraden seiner Klasse
Hohe Empfindlichkeit, präzise Erkennung
  • 8µm ultra-kleine Pixelgröße mit 1280*1024 Auflösung für feine Details und klare Bilder
  • Typische NETD ≤ 30 mK für zuverlässige Erkennung subtiler Temperaturunterschiede
Vereinfachte Entwicklung, schnelle Integration
  • Mehrere optische Objektivoptionen für vielfältige Anwendungsanforderungen verfügbar
  • Unterstützt MIPI CSI-Bildausgabeschnittstelle
  • RAW- und YUV-Bilddatenausgabe mit Steuerung über serielle Schnittstelle/I2C
Produktspezifikationen
Modell iTL1208
IR-Detektor-Indikatoren
Empfindliches Material VOx
Auflösung 1280*1024
Pixelgröße 8µm
Spektrale Reaktion 8µm ~ 14µm
Typische NETD ≤30mK
Bildverarbeitung
Digitale Bildrate 25/30Hz
Startzeit ≤6s
Digitales Video RAW/YUV
Bildalgorithmus NUC/3DNR/DNS/DRC/EE
Bildanzeige 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-Software Modulsteuerung & Videowiedergabe
Elektrisch
Standard-Außenschnittstelle 34-Pin-Steckverbinderschnittstelle: BP04SD-34-0065-R0
Kommunikationsschnittstelle TTL-232/I2C
Digitale Videoschnittstelle MIPI-CSI
Versorgungsspannung 4,5-5,5V
Typischer Stromverbrauch 1W
Mechanisch
Größe (inklusive Objektiv) Mit 5-mm-Objektiv: 22,6 mm*22,6 mm*50 mm (Objektiv-Außendurchmesser Φ37 mm)
Mit 10-mm-Objektiv: 22,6 mm*22,6 mm*45,3 mm (Objektiv-Außendurchmesser Φ33 mm)
Mit 12-mm-Objektiv: 22,6 mm*22,6 mm*34,5 mm (Objektiv-Außendurchmesser Φ26,6 mm)
Mit 17-mm-Objektiv: 22,6 mm*22,6 mm*35,4 mm (Objektiv-Außendurchmesser Φ27 mm)
Mit 25-mm-Objektiv: 22,6 mm*22,6 mm*44,2 mm (Objektiv-Außendurchmesser Φ33 mm)
Mit 35-mm-Objektiv: 22,6 mm*22,6 mm*50,9 mm (Objektiv-Außendurchmesser Φ43,2 mm)
Gewicht (inklusive Objektiv) 85,5±4,5 g (mit 5-mm-Objektiv)
70,5±3,6 g (mit 10-mm-Objektiv)
35,7±2 g (mit 12-mm-Objektiv)
40,7±2,1 g (mit 17-mm-Objektiv)
71,0±3,6 g (mit 25-mm-Objektiv)
110±5,5 g (mit 35-mm-Objektiv)
Umweltverträglichkeit
Betriebstemperatur -40°C bis +70°C
Lagertemperatur -45°C bis +85°C
Luftfeuchtigkeit 5% bis 95%, nicht kondensierend
Vibration 5,35 grms, Zufallsvibration, 3 Achsen
Stoß Halbsinuswelle, 40 g/11 ms, Stoßrichtung X-Achse, 3 Mal
Zertifizierung ROHS2.0/REACH
Optisches Objektiv Festfokus-Athermal: 5/10/12/17/25/35 mm
Industrielle Anwendungen

Das iTL1208 Wärmebildmodul wird in verschiedenen Bereichen eingesetzt, darunter Waldbrandbekämpfung, Stromwartung, Photovoltaikinspektion, Sicherheitsüberwachung, Wearable Devices, tragbare Geräte und mehr.

Unternehmensprofil

Als weltweit führender Hersteller und Dienstleister für Infrarotdetektoren verfügt SensorMicro über jahrelange umfassende Erfahrung in Infrarot-Wärmebildlösungen. Geleitet von der Kernphilosophie "SensorMicro, Sense More" und angetrieben von den Bedürfnissen der Benutzer, widmen wir uns der Erschließung des vollen Potenzials der Infrarottechnologie und der Bereitstellung von Hochleistungsprodukten und professionellen Dienstleistungen für Kunden weltweit.

Häufig gestellte Fragen
1. Auflösung des Infrarotdetektors

Dies bezieht sich auf die Anzahl der Pixel in der Wärmebildgebung. Eine höhere Auflösung bedeutet mehr Beobachtungs- und Temperaturmesspunkte, was die Beobachtung und Messung kleinerer Ziele über größere Entfernungen ermöglicht. Typische Auflösungen für Wärmebildkameras reichen von 256x192, 384x288, 640x512, 800x600, 1024x768 bis 1280x1024. Detektoren mit höherer Auflösung sind in der Regel mit höheren Kosten verbunden.

2. Sichtfeld (FOV)

Das Sichtfeld (FOV) bezieht sich auf das zweidimensionale Sichtfeld des Objektraums, das vom optischen System eines Infrarot-Wärmebildgeräts beobachtet wird. Am Beispiel des horizontalen FOV, unter der Annahme, dass die Größe des Detektorarrays A*B, die Pixelgröße d und die Brennweite des Objektivs f sind, dann ist der horizontale FOV-Winkel θ=2*acrtan (A*d/2f). Nach Auswahl des Detektorarrays und der Pixelgröße ändert sich das Sichtfeld nur mit der Brennweite des optischen Systems: eine längere Brennweite führt zu einem engeren Sichtfeld, während eine kürzere Brennweite ein breiteres Sichtfeld bietet.
