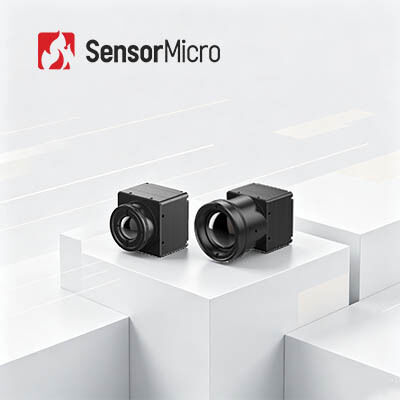

LWIR ungekühltes Wärmebildmodul mit 384x288 Auflösung und 17μm Pixel Pitch für einen geringen Stromverbrauch von 0,65 Watt

  • LWIR Uncooled Thermal Imaging Module with 384x288 Resolution and 17μm Pixel Pitch for Low 0.65W Power Consumption
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer COIN417G3
Min Bestellmenge 1-TEILIG
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 384x288 Stromverbrauch 0.65W
Spektralbereich 8~14μm Pixelabstand 17μm
NETD ≤30mK/F1.0/25℃ Bildrate 25/30/50Hz
Hervorheben

Wärmekamera-Kern 25.4mm×25.4mm×35mm

,

LWIR-Kamera-Kern im Freien

,

Wärmekamera-Kern des Detektor-640x512
Hinterlass eine Nachricht
Produkt-Beschreibung
LWIR nicht gekühlt 384x288 17μm Wärmebildmodul für Sicherheitsüberwachung
Produktübersicht

Konzipiert für die Entwicklung von Infrarot-Systemen,Der Infrarotkamera-Kern von COIN417G3 nutzt eine hochmoderne Wafer-Detector-Verpackungstechnologie, um die Gesamtkosten des Moduls zu senken und gleichzeitig eine erstklassige thermische Leistung zu erhaltenDie erweiterten Bildgebungsalgorithmen der nächsten Generation beseitigen die Verwischung und das Geistern des thermischen Bildes und gewährleisten eine stabile Bildleistung bei niedrigen Temperaturen und in dunklen Umgebungen.Kompatibel mit vier gängigen digitalen Video-Schnittstellen und doppelten RAW/YUV-Daten-Ausgabe-Modi, vereinfacht es das Hardware-Docking für eingebettete AIoT-Geräte und autonome ADAS-Visionssysteme.

Hauptmerkmale
  • Umfassende Funktionalität, kostengünstiges Design
    • Entwickelt unter Verwendung eines kostengünstigen Verpackungsdetektors auf Waferebene
    • Integriert mit fortschrittlichen Bildverarbeitungsalgorithmen zur Verbesserung der Bildqualität
  • Ausgezeichnete Leistung, überlegene Bildgebung
    • Hohe Empfindlichkeit mit einer typischen NETD≤30mK
    • Bildalgorithmen der nächsten Generation liefern klarere und schärfere Wärmebilder
  • Flexible Erweiterung, schnelle Integration
    • Mehrere Optikobjektivoptionen für verschiedene Anwendungsszenarien
    • Unterstützt USB2.0/DVP/LVDS/BT.656 Bildausgabe-Schnittstellen
    • Ausgabe von RAW/YUV-Bilddaten mit serieller Portsteuerung
Produktspezifikationen
Modell Der Wert der Verbrennungsmenge ist zu berücksichtigen.
Indikatoren für IR-Detektoren
Empfindliches Material VOx
Entschließung 384 × 288
Pixelgröße 17 μm
Spektralreaktion 8 μm bis 14 μm
Typische NETD ≤ 30mK/F1,0/25°C
Bildverarbeitung
Digitale Bildrate 25/30/50Hz
Startzeit 6s
Analogvideo PAL/NTSC
Digitales Video RAW/YUV422
Bildalgorithmus Korrektur der Nicht-Einheitlichkeit (NUC)
3D-Lärmreduzierung (3DNR)
2D-Rauschunterdrückung (DNS)
Dynamische Reichweitenkomprimierung (DRC)
Verstärkung der Grenzen (EE)
Bildanzeige 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß)
PC-Software
ICC-Software Modulsteuerung und Videoanzeige
Elektrotechnik
Standard-Außenschnittstelle 50Pin: DF40C-50DP-0.4V ((51), (HRS, Männlich)
Erweiterung Einheitliche Anschlüsse
Kommunikationsoberfläche TTL-232/USB2.0
Digitale Videooberfläche DVP8/DVP16/USB2.0/BT.656/LVDS
Versorgungsspannung 4.5 bis 5,5 V
Typischer Stromverbrauch 0.65W
Mechanische
Größe des Kerns ((mm)) 25.4mm × 25.4mm × 16.5mm
Gewicht des Kerns (g) 16.6±1
Anpassungsfähigkeit an die Umwelt
Betriebstemperatur -40°C bis +70°C
Speichertemperatur -45°C bis +85°C
Luftfeuchtigkeit 5% bis 95%, nicht kondensierend
Vibrationen Zufällige Vibrationen, 5,35 Gramm, 3-Achse
Wirkung Halb Sinuswelle, 40 g / 11 ms, Aufprallrichtung X-Achse, 3 mal
Zertifizierung Einheitliche Sicherheitsnormen
Optische Linsen
Optische Linsen Festfokus Athermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm
Schutzniveau IP67 (Vorderobjektiv)
Industrieanwendungen

Das COIN417G3-Wärmebildmodul wird in den Bereichen Industrievision, Sicherheitsüberwachung, Brandbekämpfung und Rettung, Outdoor, Maschinensicht, ADAS usw. eingesetzt.

Standardisierter Dienst
  • Vollständige Unterlagen:Produkthandbücher, Einrichtungshandbücher und Auswahlreferenzen.
  • Entwicklung und Testhilfe:Integration von Proben, Leistungsbewertung und Parameterüberprüfung erleichtert.
  • Erweiterte Entwickler-Toolkit:SDKs, APIs, Algorithmen und Debugging-Tools für eine tiefe Integration.
  • Ferntechnischer Support:24/7 Support - schnelle Reaktion und rechtzeitige Lösung für kritische Probleme.
  • Gewährleistung:Originalteile und strenge Prozesskonformität, um optimale Leistung wiederherzustellen.
Häufig gestellte Fragen
Wärmebildgebung für die Beobachtung von Tieren

Der Klimawandel und die Zerstörung von Lebensräumen werden zunehmend öffentliche Anliegen.Es ist wichtig, das Publikum über die Bedeutung des Naturschutzes und die Rolle der menschlichen Interaktion in diesen Lebensräumen aufzuklären..

Es gibt jedoch einige Schwierigkeiten bei der Beobachtung von Tieren aufgrund einiger Faktoren.mit unzureichendem Licht oder versteckt in den Tiefen des Dschungels, ist es schwierig, sie zu finden; manche Tiere sind extrem aggressiv oder gefährlich und für eine genaue Beobachtung nicht geeignet.

Mit Hilfe von Infrarotbildern kann man Wärme - also Wärmeenergie - effektiv in sichtbares Licht umwandeln, um die Umgebung zu analysieren.Tiere können auch bei schlechter Sicht und völliger Dunkelheit verfolgt werden.
