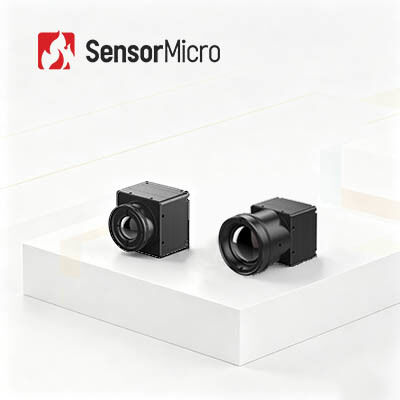

LWIR-Wärmebildmodul mit 384x288 Auflösung und 17μm Pixel Pitch für ≤30mK NETD-Leistung
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | COIN417G3 |
| Min Bestellmenge | 1-TEILIG |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 384x288 | Stromverbrauch | 0.65W |
|---|---|---|---|
| Spektralbereich | 8~14μm | Pixelabstand | 17μm |
| NETD | ≤30mK/F1.0/25℃ | Bildrate | 25/30/50Hz |
| Hervorheben | 12uM Kamera-Kern der Detektor-LWIR,Kamera-Kern der ärztlichen Untersuchung LWIR,Detektor-thermisches Modul 640x512 Ir |
||
Produkt-Beschreibung
LWIR-Wärmebildmodul mit 384x288 17µm Infrarotdetektor
Produktübersicht
Das COIN417G3 erzielt eine optimale Balance zwischen Bildgebungsleistung und Anschaffungskosten. Mit außergewöhnlicher thermischer Empfindlichkeit mit NETD≤30mK, extrem niedrigem Stromverbrauch und universeller Schnittstellenkompatibilität entfallen zusätzliche Anpassungskosten für den geräteübergreifenden Einsatz. Mehrere austauschbare optische Linsen unterstützen die Beobachtung im Freien bei jedem Wetter, die Brandbekämpfung und Rettungseinsätze sowie die Erkennung von Industrie-Defekten, wodurch Entwickler die Markteinführungszeit für Wärmebildprodukte erheblich verkürzen können.
Hauptmerkmale
Umfassende Funktionalität, kostengünstiges Design
- Entwickelt mit einem hochkosteneffizienten Wafer-Level-Packaging-Detektor
- Integriert mit fortschrittlichen Bildverarbeitungsalgorithmen zur Verbesserung der Bildqualität
Hervorragende Leistung, überlegene Bildgebung
- Hohe Empfindlichkeit mit typischem NETD≤30mK
- Bildalgorithmen der nächsten Generation liefern klarere, schärfere Wärmebilder
Flexible Erweiterung, schnelle Integration
- Mehrere optische Linsenoptionen für verschiedene Anwendungsszenarien verfügbar
- Unterstützt USB2.0/DVP/LVDS/BT.656 Bildausgabeschnittstellen
- Gibt RAW/YUV-Bilddaten mit serieller Portsteuerung aus
Produktspezifikationen
| Modell | COIN417G3 |
|---|---|
| IR-Detektor-Indikatoren | |
| Empfindliches Material | VOx |
| Auflösung | 384×288 |
| Pixelgröße | 17µm |
| Spektrale Antwort | 8µm ~ 14µm |
| Typischer NETD | ≤30mK/F1.0/25℃ |
| Bildverarbeitung | |
| Digitale Bildrate | 25/30/50Hz |
| Startzeit | 6s |
| Analoges Video | PAL/NTSC |
| Digitales Video | RAW/YUV422 |
| Bildalgorithmus | Nicht-Uniformitäts-Korrektur (NUC) 3D-Rauschunterdrückung (3DNR) 2D-Rauschunterdrückung (DNS) Dynamikbereichskomprimierung (DRC) Kantenschärfung (EE) |
| Bildanzeige | 10 Typen (Weiß-Heiß/Lava/Eisenrot/Heißes Eisen/Medizinisch/Arktisch/Regenbogen 1/Regenbogen 2/Farbton/Schwarz-Heiß) |
| PC-Software | ICC-Software - Modulsteuerung & Videowiedergabe |
| Elektrisch | |
| Standard-Außenschnittstelle | 50Pin: DF40C-50DP-0.4V(51), (HRS,Male) |
| Erweiterungsplatine | USB3.0/USB2.0/VPC/USB2.0&VPC |
| Kommunikationsschnittstelle | TTL-232/USB2.0 |
| Digitale Videoschnittstelle | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Versorgungsspannung | 4,5~5,5V |
| Typischer Stromverbrauch | 0,65W |
| Mechanisch | |
| Größe des nackten Kerns (mm) | 25,4mm×25,4mm×16,5mm |
| Gewicht des nackten Kerns (g) | 16,6±1 |
| Umweltanpassungsfähigkeit | |
| Betriebstemperatur | -40℃~+70℃ |
| Lagertemperatur | -45℃~+85℃ |
| Luftfeuchtigkeit | 5%~95%, nicht kondensierend |
| Vibration | Zufallsvibration, 5,35grms, 3 Achsen |
| Stoß | Halbsinuswelle, 40g/11ms, Stoßrichtung X-Achse, 3 Mal |
| Zertifizierung | ROHS2.0/REACH |
| Optische Linse | |
| Optische Linse | Festfokus-Athermal: 4,8mm/7mm/9,1mm/13mm/19mm/25mm/35mm |
| Schutzart | IP67 (Frontlinse) |
Industrielle Anwendungen
Das Wärmebildmodul COIN417G3 wird in den Bereichen industrielle Bildverarbeitung, Sicherheitsüberwachung, Brandbekämpfung und Rettung, Outdoor, maschinelle Bildverarbeitung, ADAS und verwandten Gebieten eingesetzt.
Unsere Vorteile
Als weltweit führender Hersteller und Dienstleister von Infrarotdetektoren verfügt SensorMicro über jahrelange tiefgreifende Erfahrung in Infrarot-Wärmebildlösungen. Angetrieben von der Kernphilosophie "SensorMicro, Sense More" und den Benutzerbedürfnissen, widmen wir uns der Erschließung des vollen Potenzials der Infrarottechnologie und liefern Hochleistungsprodukte und professionelle Dienstleistungen für Kunden weltweit.
Häufig gestellte Fragen
Breite Anwendungen von Infrarot-Wärmebildmodulen
Infrarot-Wärmemodule werden häufig in der industriellen Temperaturmessung, medizinischen Inspektion, im Bauwesen und in anderen Bereichen eingesetzt.
Industrielle Anwendungen: Wärmebildmodule können zur Fehlererkennung und Temperaturüberwachung von Maschinen und Anlagen eingesetzt werden, um die Produktionseffizienz zu verbessern und die Produktionskosten zu senken.
Medizinische Anwendungen: Infrarot-Kameramodule können zur Diagnose von Brustkrebs, zur Messung der Körperoberflächentemperatur und für andere medizinische Anwendungen eingesetzt werden, um den Gesundheitsstandard zu verbessern und medizinischem Fachpersonal mehr Diagnoseinformationen zur Verfügung zu stellen.
Anwendungen im Bauwesen: Infrarot-Wärmebildmodule können Energieverluste in Gebäuden erkennen, die Energieeffizienz verbessern und den Energieverbrauch senken.
Weitere Anwendungsbereiche sind Sicherheitsüberwachung, Nutzlasten, Nachtsichtgeräte für den persönlichen Gebrauch, Thermografie und viele andere Bereiche.
