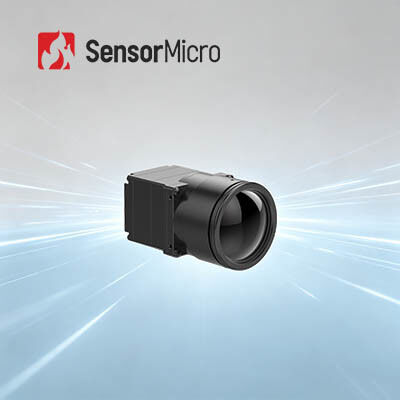

HD 1280 x 1024 Auflösung, 12 μm Pixelabstand, 30 Hz Bildrate, LWIR-Wärmebildmodul mit ungekühltem Infrarotdetektor

  • HD 1280x1024 Resolution 12μm Pixel Pitch 30Hz Frame Rate LWIR Thermal Imaging Module with Uncooled Infrared Detector
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer COIN1212
Min Bestellmenge 1-TEILIG
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024 Bildrate 30Hz
Stromverbrauch 1.0W Pixelabstand 12μm
Spektralbereich 8~14μm Kommunikationsschnittstelle TTL-232
Hervorheben

thermisches Modul der Entschließungs-640x512

,

Abgekühltes Infrarotmodul des detektor-LWIR

,

ADAS kühlte Infrarotdetektor-Modul ab
Hinterlass eine Nachricht
Produkt-Beschreibung
HD-LWIR-Wärmebildmodul mit 1280 x 1024/12 μm ungekühltem Infrarotdetektor
Produktübersicht

Der COIN1212-Infrarotkamerakern verfügt über einen leistungsstarken 1280 x 1024 12 μm Megapixel-Infrarotdetektor auf Waferebene, gepaart mit erstklassigen Signalverarbeitungsschaltungen und professionellen Bildgebungsalgorithmen. Es unterstützt gängige serielle Protokolle, mehrere Videoausgangsschnittstellen und verschiedene optische Linsenkonfigurationen und liefert eine schnelle Hotspot-Erkennung und ultraklare Wärmebilder. Dieser All-in-One-Wärmebildkern ist für eine vereinfachte Sekundärentwicklung optimiert und eignet sich ideal für High-End-Szenarien, einschließlich der Überwachung wichtiger Infrastrukturen, fortschrittlicher Fertigung, intelligenter Transportmittel und professioneller wissenschaftlicher Forschung.

Hauptmerkmale
Hochauflösende Bildgebung, präzise Erkennung
  • Die Megapixel-Auflösung von 1280 x 1024/12 μm ermöglicht ein weites Sichtfeld und HD-Bildgebung über große Entfernungen
  • Erfasst feine Zieldetails klar und deutlich bei der Beobachtung aus nächster Nähe
Voll ausgestattet und kostengünstig
  • Gebaut mit einem branchenführenden großformatigen Infrarotdetektor auf Waferebene
  • Integriert in fortschrittliche Bildverarbeitungsalgorithmen, um die Bildschärfe und visuelle Qualität zu verbessern
Schnelle Integration, beschleunigte Entwicklung
  • Unterstützt mehrere Bildausgabeschnittstellen, einschließlich DVP und BT.1120
  • Gibt RAW/YUV-Bilddaten mit serieller Port-Steuerung aus
Produktspezifikationen
Modell COIN1212
IR-Detektor-Anzeigen
Empfindliches Material VOx
Auflösung 1280×1024
Pixelgröße 12μm
Spektrale Reaktion 8μm ~ 14μm
Typisches NETD ≤40mK/F1.0/25℃
Bildverarbeitung
Digitale Bildrate 30Hz
Startzeit 6s
Analoges Video /
Digitales Video RAW/YUV422
Bildalgorithmus Ungleichmäßigkeitskorrektur (NUC)
3D-Rauschunterdrückung (3DNR)
2D-Rauschunterdrückung (DNS)
Dynamikbereichskomprimierung (DRC)
Kantenverbesserung (EE)
Bildanzeige 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-Software
ICC-Software Modulsteuerung und Videoanzeige
Elektrisch
Standardmäßige externe Schnittstelle 50-polig: DF40C-50DP-0,4 V (51), (HRS, männlich)
Erweiterungsplatine USB3.0
Kommunikationsschnittstelle TTL-232
Digitale Videoschnittstelle DVP16/BT.1120/MIPI
Versorgungsspannung 4,5 ~ 5,5 V
Typischer Stromverbrauch 1,0 W
Mechanisch
Blanke Kerngröße (mm) 14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm
35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm
Gewicht des bloßen Kerns (g) 14 mm/19 mm/25 mm: 19,7 ± 1 g
35 mm/50 mm/100 m: 32,5 ± 1 g
Umweltanpassungsfähigkeit
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Luftfeuchtigkeit 5 % ~ 95 %, nicht kondensierend
Vibration 5,35 g, zufällige Vibration, 3-Achsen
Auswirkungen Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach
Zertifizierung ROHS2.0/REACH
Optische Linse
Optische Linse Fester Fokus athermisch: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm
Schutzstufe IP67 (Frontlinse)
Industrielle Anwendungen

Das COIN1212-Wärmebildmodul wird in den Bereichen Schlüsselinfrastrukturüberwachung, High-End-Fertigung, industrielle Inspektion, wissenschaftliche Forschung usw. eingesetzt.

Unsere Kernstärken
Stabile Versorgung

Dank einer stabilen und zuverlässigen Lieferkette in unserem gesamten Ökosystem können wir schnell auf Marktanforderungen reagieren.

Nachhaltige Innovation

Mit Fachwissen in der Detektorherstellung und Erfahrung in der Unterstützung der Systemintegration gewinnen wir tiefe Einblicke in die Leistungsanforderungen, optimieren kontinuierlich Designs und schaffen einen positiven Zyklus: Produktanwendung → Technisches Feedback → Produkt-Upgrade.

Kostenvorteil

Durch die Verwaltung der gesamten Produktionskette und den Einsatz einer effizienten Großserienfertigung können wir wettbewerbsfähige Preise für ein breites Anwendungsspektrum liefern.

Häufig gestellte Fragen
1. Anwendung des LWIR-, MWIR/LWIR-Duellfarben-gekühlten Infrarotdetektors

In der Infrarot-Wärmebildtechnik dringen langwellige Wärmedetektoren stark in staubige Atmosphären ein und werden nicht durch Sonnenreflexionen und Lichtreflexionen gestört. Hervorragende Bildqualität kann in verschiedenen komplexen Umgebungen erzielt werden, beispielsweise beim Fahren eines Fahrzeugs in der staubigen Atmosphäre, beim Segeln eines Schiffes auf dem Wasser mit reflektierendem Licht und beim Fliegen eines Flugzeugs durch die Wolke.

Der zweifarbige gekühlte Infrarotdetektor vereint die Vorteile der Mittelwellen- und Langwellenerkennung in einer gekühlten Infrarotdetektorbaugruppe, die gleichzeitig eine leistungsstarke Bildgebung in den beiden Wellenbändern durchführen kann, wodurch die Fehlalarmrate erheblich reduziert wird. Es kann zur Erkennung komplexer Hintergründe und zur Überwachung sich schnell bewegender Ziele eingesetzt werden.
