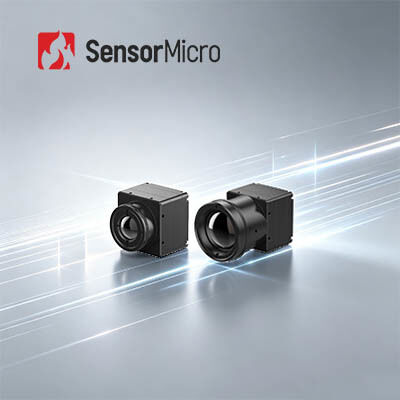

LWIR-Infrarot-Wärmemodul mit 384x288 Auflösung 0,65 W Stromverbrauch und 25Hz/30Hz Bildrate für die Bildverarbeitung

  • LWIR Infrared Thermal Module with 384x288 Resolution 0.65W Power Consumption and 25Hz/30Hz Frame Rate for Machine Vision
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer COIN417G3
Min Bestellmenge 1-TEILIG
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 384x288 Stromverbrauch 0.65W
Spektralbereich 8~14μm Pixelabstand 17μm
NETD ≤30mK/F1.0/25℃ Bildrate 25/30/50Hz
Hervorheben

Thermisches Infrarotmodul LWIR

,

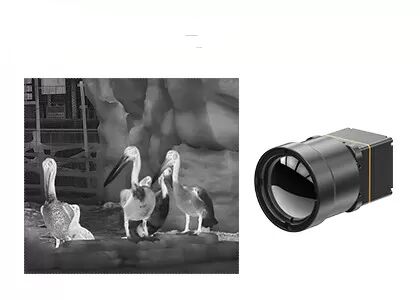

thermisches Infrarotmodul 640x512

,

Thermisches Modul UAV-Nutzlasten-LWIR
Hinterlass eine Nachricht
Produkt-Beschreibung
LWIR-Infrarot-Wärmemodul 384 x 288 25 Hz/30 Hz für maschinelle Bildverarbeitung
Produktübersicht

COIN417G3 integriert einen ungekühlten Infrarotdetektor von 384 x 288/17 µm mit einem typischen NETD ≤30 mK. Dieses Wärmemodul zeichnet sich durch ein kompaktes Design, eine leichte Struktur und einen Stromverbrauch von nur 0,65 W aus. Verbesserte Bildalgorithmen liefern außergewöhnlich flüssige Wärmebilder.

Der auf verschiedene Edge-Vision-Szenarien zugeschnittene COIN417G3-Infrarotkamerakern auf Waferebene bietet eine zuverlässige nächtliche Wärmeerkennung für die Sicherheitsüberwachung und Grenzbeobachtung im Freien. Für industrielle und maschinelle Bildverarbeitungs-Workflows unterstützt die hochauflösende RAW-Datenausgabe die KI-Identifizierung thermischer Defekte. Bei Automotive-ADAS- und Consumer-AIoT-Geräten verlängert der extrem niedrige Stromverbrauch die Standby-Lebensdauer der Geräte. Umfangreiche Erweiterungsschnittstellen ermöglichen eine nahtlose Integration mit allen gängigen Embedded-Vision-Terminals.

Hauptmerkmale
  • Umfassende Funktionalität, kostengünstiges Design
    • Entwickelt unter Verwendung eines kostengünstigen Wafer-Level-Packaging-Detektors
    • Integriert in fortschrittliche Bildverarbeitungsalgorithmen zur Verbesserung der Bildqualität
  • Hervorragende Leistung, hervorragende Bildgebung
    • Hohe Empfindlichkeit mit typischer NETD ≤30mK
    • Bildalgorithmen der nächsten Generation liefern klarere und schärfere Wärmebilder
  • Flexible Erweiterung, schnelle Integration
    • Mehrere optische Linsenoptionen für verschiedene Anwendungsszenarien verfügbar
    • Unterstützt USB2.0/DVP/LVDS/BT.656-Bildausgabeschnittstellen
    • Gibt RAW/YUV-Bilddaten mit serieller Port-Steuerung aus
Produktspezifikationen
Modell COIN417G3
IR-Detektor-Anzeigen
Empfindliches Material VOx
Auflösung 384×288
Pixelgröße 17μm
Spektrale Reaktion 8μm ~ 14μm
Typisches NETD ≤30mK/F1.0/25℃
Bildverarbeitung
Digitale Bildrate 25/30/50Hz
Startzeit 6s
Analoges Video PAL/NTSC
Digitales Video RAW/YUV422
Bildalgorithmus Ungleichmäßigkeitskorrektur (NUC)
3D-Rauschunterdrückung (3DNR)
2D-Rauschunterdrückung (DNS)
Dynamikbereichskomprimierung (DRC)
Kantenverbesserung (EE)
Bildanzeige 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-Software
ICC-Software Modulsteuerung und Videoanzeige
Elektrisch
Standardmäßige externe Schnittstelle 50Pin: DF40C-50DP-0,4V(51), (HRS,Stecker)
Erweiterungsplatine USB3.0/USB2.0/VPC/USB2.0&VPC
Kommunikationsschnittstelle TTL-232/USB2.0
Digitale Videoschnittstelle DVP8/DVP16/USB2.0/BT.656/LVDS
Versorgungsspannung 4,5 ~ 5,5 V
Typischer Stromverbrauch 0,65 W
Mechanisch
Blanke Kerngröße (mm) 25,4 mm × 25,4 mm × 16,5 mm
Gewicht des bloßen Kerns (g) 16,6 ± 1
Umweltanpassungsfähigkeit
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Luftfeuchtigkeit 5 % ~ 95 %, nicht kondensierend
Vibration Zufällige Vibration, 5,35 g/m², 3-Achsen
Auswirkungen Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach
Zertifizierung ROHS2.0/REACH
Optische Linse
Optische Linse Fester Fokus athermisch: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm
Schutzstufe IP67 (Frontlinse)
Industrielle Anwendungen

Das Wärmebildmodul COIN417G3 wird in den Bereichen industrielle Bildverarbeitung, Sicherheitsüberwachung, Brandbekämpfung und Rettung, Outdoor, maschinelle Bildverarbeitung, ADAS und verwandte Bereiche eingesetzt.

Unser Serviceansatz
Vorverkauf
  • Anforderungsanalyse
  • Szenariobewertung
  • Produktauswahl
  • Maßgeschneiderte Lösungen
Einsatz
  • Schnelle Lieferung
  • Systemintegration und -tests
  • Technische Schulung
  • Anwendungshinweise
After-Sales
  • Ferndiagnose
  • Garantieservice
  • Firmware-Upgrades
Häufig gestellte Fragen
Vorteile des gekühlten Infrarotdetektors T2SL

Übergitter vom Typ II werden hauptsächlich bei der Herstellung von Hochleistungs-Infrarot-Fokalebenen-Bildgebungsarrays verwendet. Basierend auf Supergittermaterialien vom Typ II bieten die gekühlten Infrarot-Fokalebenendetektorprodukte zahlreiche Vorteile mit breiten Marktaussichten in verschiedenen Bereichen:

  • Hohe Quanteneffizienz, hohe Bildrate, hohe Empfindlichkeit
  • Starke Durchdringung, starke Entstörung
  • Allwetterbetrieb
  • Breiteres Ansprechband und höhere Betriebstemperatur
  • Kleiner Dunkelstrom, hohe Erkennungseffizienz von Langwelle/Zweifarbe
  • Hohe Erkennungsrate, bessere Gleichmäßigkeit, besser geeignet für großflächige Array-Geräte
