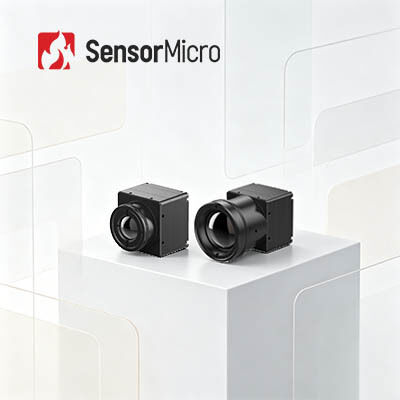

Multifunktionales LWIR-Wärmebildmodul mit 384x288 Auflösung und 17μm Pixel Pitch für eine überlegene NETD-Leistung ≤30mK

  • Multifunctional LWIR Thermal Imaging Module with 384x288 Resolution and 17μm Pixel Pitch for Superior NETD ≤30mK Performance
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer COIN417G3
Min Bestellmenge 1-TEILIG
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Pixelabstand 17μm Auflösung 384x288
Stromverbrauch 0.65W Spektralbereich 8~14μm
NETD ≤ 30mK Bildrate 25/30/50Hz
Hervorheben

Multifunktions-thermisches Modul LWIR

,

Detektor-thermisches Modul 12uM Ir

,

LWIR-Wärmebildgebungs-Modul 640x512
Hinterlass eine Nachricht
Produkt-Beschreibung

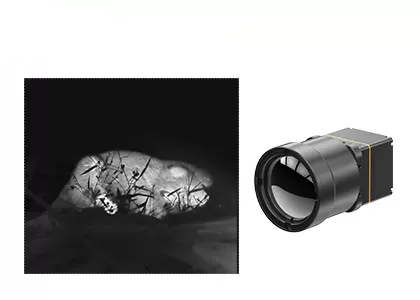

Multifunktionales LWIR-Wärmebildmodul mit 384 x 288 17 μm IR-Detektor
Produktübersicht

COIN417G3 ist ein kostengünstiger 384×288/17μm Wafer-Level-Infrarotkamerakern mit NETD≤30mK. Es unterstützt USB2.0/DVP/LVDS/BT.656 Multi-Interface-Ausgang und anpassbare Objektivanpassung. Es wurde für die eingebettete Integration mit geringem Stromverbrauch entwickelt und bedient industrielle Bildverarbeitungs-, Sicherheits-, Brandbekämpfungs- und ADAS-Bildverarbeitungssysteme mit einfacher Sekundärentwicklung.

Dank exklusiver Bildverarbeitungsalgorithmen erzeugt der COIN417G3-Infrarotkamerakern schärfere Wärmekonturen mit geringerem Rauschen bei geringfügigen Temperaturunterschieden. Dank umfassender Schnittstellenkompatibilität und flexibler Objektiverweiterungsmöglichkeit kann es in vielen Bereichen eingesetzt werden.

Hauptmerkmale
  • Umfassende Funktionalität, kostengünstiges Design
    • Entwickelt unter Verwendung eines kostengünstigen Verpackungsdetektors auf Waferebene
    • Integriert in fortschrittliche Bildverarbeitungsalgorithmen zur Verbesserung der Bildqualität
  • Hervorragende Leistung, hervorragende Bildgebung
    • Hohe Empfindlichkeit mit einem typischen NETD≤30mK
    • Bildalgorithmen der nächsten Generation liefern klarere und schärfere Wärmebilder
  • Flexible Erweiterung, schnelle Integration
    • Mehrere optische Linsenoptionen verfügbar, um unterschiedlichen Anwendungsszenarien gerecht zu werden
    • Unterstützt USB2.0/DVP/LVDS/BT.656-Bildausgabeschnittstellen
    • Gibt RAW/YUV-Bilddaten mit serieller Port-Steuerung aus
Produktspezifikationen
Modell COIN417G3
IR-Detektor-Anzeigen
Empfindliches Material VOx
Auflösung 384×288
Pixelgröße 17μm
Spektrale Reaktion 8μm ~ 14μm
Typisches NETD ≤30mK/F1.0/25℃
Bildverarbeitung
Digitale Bildrate 25/30/50Hz
Startzeit 6s
Analoges Video PAL/NTSC
Digitales Video RAW/YUV422
Bildalgorithmus Ungleichmäßigkeitskorrektur (NUC)
3D-Rauschunterdrückung (3DNR)
2D-Rauschunterdrückung (DNS)
Dynamikbereichskomprimierung (DRC)
Kantenverbesserung (EE)
Bildanzeige 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-Software
ICC-Software Modulsteuerung und Videoanzeige
Elektrisch
Standardmäßige externe Schnittstelle 50Pin: DF40C-50DP-0,4V(51), (HRS,Stecker)
Erweiterungsplatine USB3.0/USB2.0/VPC/USB2.0&VPC
Kommunikationsschnittstelle TTL-232/USB2.0
Digitale Videoschnittstelle DVP8/DVP16/USB2.0/BT.656/LVDS
Versorgungsspannung 4,5 ~ 5,5 V
Typischer Stromverbrauch 0,65 W
Mechanisch
Blanke Kerngröße (mm) 25,4 mm × 25,4 mm × 16,5 mm
Gewicht des bloßen Kerns (g) 16,6 ± 1
Umweltanpassungsfähigkeit
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Luftfeuchtigkeit 5 % ~ 95 %, nicht kondensierend
Vibration Zufällige Vibration, 5,35 g/m², 3-Achsen
Auswirkungen Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach
Zertifizierung ROHS2.0/REACH
Optische Linse
Optische Linse Fester Fokus athermisch: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm
Schutzstufe IP67 (Frontlinse)
Industrielle Anwendungen

Das Wärmebildmodul COIN417G3 wird in den Bereichen industrielle Bildverarbeitung, Sicherheitsüberwachung, Brandbekämpfung und Rettung, Outdoor, maschinelle Bildverarbeitung, Fahrerassistenzsysteme usw. eingesetzt.

Unsere Vorteile
  • Vollständige Dokumentation:Produkthandbücher, Einrichtungsanleitungen und Auswahlreferenzen. Beginnen Sie ohne Rätselraten.
  • Entwicklungs- und Testunterstützung:Integrierte Mustertests, Leistungsbewertung und Parameterüberprüfung leicht gemacht.
  • Erweitertes Entwickler-Toolkit:SDKs, APIs, Algorithmen und Debugging-Tools für eine tiefe Integration.
  • Technischer Remote-Support:Support rund um die Uhr – schnelle Reaktion und zeitnahe Lösung bei kritischen Problemen.
  • Garantie:Originalteile und strikte Einhaltung der Prozesse zur Wiederherstellung der optimalen Leistung.
Häufig gestellte Fragen
Vorteile der optischen Gasbildgebung
  • Zeitsparend & effizient:Unterstützt großflächige Echtzeiterkennung, schnelle Leckortung, keine Unterbrechung der Produktion erforderlich
  • Fernerkennung:entfernt von gefährlichen und komplexen Bereichen, berührungslose, zerstörungsfreie Prüfung, ohne zusätzliche Strahlungsquelle
  • Einfach zu analysieren:intuitive Bildgebung, sofortige Speicherung, bequeme Analyse
  • Multifunktionsinspektion:Eine Vielzahl von Gasen kann erkannt werden, mit hervorragender Ferntemperaturmessfunktion
