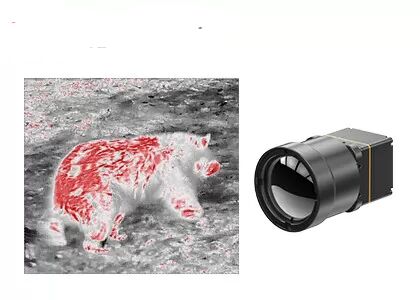

LWIR Ungekühlte Thermalkamera-Kern mit 1280x1024 Auflösung und 12μm Pixel Pitch für hochauflösende Bildgebung

  • LWIR Uncooled Thermal Camera Core with 1280x1024 Resolution and 12μm Pixel Pitch for High-Definition Imaging
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer COIN1212
Min Bestellmenge 1-TEILIG
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024 NETD ≤40mK/F1.0/25℃
Stromverbrauch 1.0W Bildrate 30Hz
Spektralbereich 8~14μm Pixelabstand 12μm
Hervorheben

Ungekühltes thermisches Modul 12uM LWIR

,

Kamera-Kern der Nachtsicht-LWIR

,

Wärmekamera-Kern des freien Raumes 640x512
Hinterlass eine Nachricht
Produkt-Beschreibung
Ungekühlter LWIR-Wärmebildkamerakern 1280 x 1024 12 μm für persönliche Nachtsicht
Produktübersicht

Der COIN1212-Infrarotkamerakern ist eine maßgeschneiderte High-End-Wärmebildlösung für mehrere wichtige Branchenszenarien. Sein 1280 x 1024 hochauflösendes 12-μm-Wafer-Level-Erkennungssystem ermöglicht eine Weitbereichsüberwachung über große Entfernungen und eine Feinerkennung über kurze Entfernungen und erfüllt damit perfekt die Präzisionsanforderungen der industriellen Qualitätsprüfung und Infrastruktursicherheitsuntersuchung.

Ausgestattet mit vollständigen Kommunikationsprotokollen und Videoausgabemodi kann es schnell in intelligente Transportsysteme und experimentelle Geräte für die wissenschaftliche Forschung integriert werden und bietet stabile, effiziente und hochpräzise Wärmebildunterstützung für verschiedene High-End-Szenarioanwendungen.

Hauptmerkmale
  • Hochauflösende Bildgebung, präzise Erkennung:Die Megapixel-Auflösung von 1280 x 1024/12 μm ermöglicht ein weites Sichtfeld und HD-Bildgebung über große Entfernungen. Erfasst feine Zieldetails klar und deutlich bei der Beobachtung aus nächster Nähe.
  • Voll ausgestattet und kostengünstig:Gebaut mit einem branchenführenden großformatigen Infrarotdetektor auf Waferebene. Integriert in fortschrittliche Bildverarbeitungsalgorithmen, um die Bildschärfe und visuelle Qualität zu verbessern.
  • Schnelle Integration, beschleunigte Entwicklung:Unterstützt mehrere Bildausgabeschnittstellen, einschließlich DVP und BT.1120. Gibt RAW/YUV-Bilddaten mit serieller Port-Steuerung aus.
Produktspezifikationen
Modell COIN1212
IR-Detektor-Anzeigen
Empfindliches Material VOx
Auflösung 1280×1024
Pixelgröße 12μm
Spektrale Reaktion 8μm ~ 14μm
Typisches NETD ≤40mK/F1.0/25℃
Bildverarbeitung
Digitale Bildrate 30Hz
Startzeit 6s
Analoges Video /
Digitales Video RAW/YUV422
Bildalgorithmus Ungleichmäßigkeitskorrektur (NUC)
3D-Rauschunterdrückung (3DNR)
2D-Rauschunterdrückung (DNS)
Dynamikbereichskomprimierung (DRC)
Kantenverbesserung (EE)
Bildanzeige 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-Software
ICC-Software Modulsteuerung und Videoanzeige
Elektrisch
Standardmäßige externe Schnittstelle 50-polig: DF40C-50DP-0,4 V (51), (HRS, männlich)
Erweiterungsplatine USB3.0
Kommunikationsschnittstelle TTL-232
Digitale Videoschnittstelle DVP16/BT.1120/MIPI
Versorgungsspannung 4,5 ~ 5,5 V
Typischer Stromverbrauch 1,0 W
Mechanisch
Blanke Kerngröße (mm) 14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm
35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm
Gewicht des bloßen Kerns (g) 14 mm/19 mm/25 mm: 19,7 ± 1 g
35 mm/50 mm/100 m: 32,5 ± 1 g
Umweltanpassungsfähigkeit
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Luftfeuchtigkeit 5 % ~ 95 %, nicht kondensierend
Vibration 5,35 g, zufällige Vibration, 3-Achsen
Auswirkungen Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach
Zertifizierung ROHS2.0/REACH
Optische Linse
Optische Linse Fester Fokus athermisch: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm
Schutzstufe IP67 (Frontlinse)
Industrielle Anwendungen

Das Wärmebildmodul COIN1212 wird in den Bereichen wichtige Infrastrukturüberwachung, High-End-Fertigung, industrielle Inspektion, wissenschaftliche Forschung und mehr eingesetzt.

Über uns

SensorMicro konzentriert sich auf Infrarot-Wärmebildtechnologie und ist auf die Bereitstellung eines umfassenden Portfolios an Kernprodukten spezialisiert, darunter leistungsstarke gekühlte und ungekühlte Infrarotdetektoren, Wärmemodule und Infrarotkerne. Diese Produkte dienen als „Augen“ der Wärmewahrnehmung und versorgen eine Vielzahl von Branchen mit zuverlässigen und effizienten Infrarotlösungen.

Häufig gestellte Fragen
1. Schnittstelle des Infrarot-Wärmemoduls * HDMI

HDMI ist die Abkürzung für High Definition Multimedia Interface. Es wird verwendet, um die ältere AV-Übertragungsschnittstelle für analoge Signale, wie z. B. RCA, zu ersetzen. HDMI ist die am weitesten verbreitete digitale Audio- und Videoschnittstelle im Bereich der Infrarot-Wärmebild-Unterhaltungselektronik und wird auch häufig von verschiedenen Infrarotkameramodulprodukten verwendet.

Es gibt viele Versionen der HDMI-Schnittstelle:

  • HDMI-Standardschnittstelle:nämlich eine HDMI-A-Typ-Schnittstelle mit einer Breite von 14 mm, die für HD-Fernseher, Desktop-Computer, Projektoren und andere Geräte verwendet wird
  • HDMI-Mini-Schnittstelle:nämlich HDMI-C-Typ-Schnittstelle mit einer Breite von 10,5 mm, und sie wird für MP4, Tablet-Computer, Kameras und andere Geräte verwendet
  • HDMI-Mikroschnittstelle:nämlich die HDMI-D-Typ-Schnittstelle mit einer Breite von 6 mm, die für Smartphones, Tablets und andere Geräte verwendet wird.

Derzeit verwendet das von SensorMicro entwickelte Infrarot-Wärmemodul die HDMI-Standardschnittstelle.
