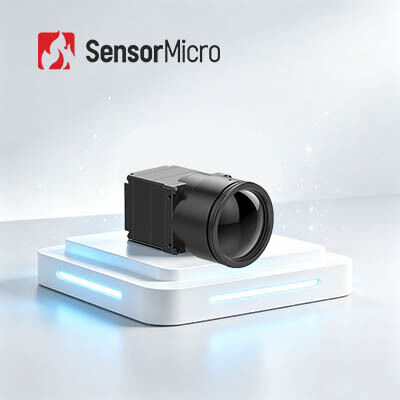

Infrarot-Kamerakern mit 1280 x 1024 Auflösung, 12 μm Pixelabstand und USB3.0-Erweiterungsplatine

  • 1280×1024 Resolution 12μm Pixel Pitch Infrared Camera Core with USB3.0 Extension Board
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer COIN1212
Min Bestellmenge 1-TEILIG
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280×1024 Stromverbrauch 1.0W
Spektralbereich 8~14μm Pixelabstand 12μm
Erweiterungsplatine USB3.0 Bildrate 30Hz
Hervorheben

25mm Linsen-Infrarotkamera-Kern

,

Infrarotkern der kamera-12uM

,

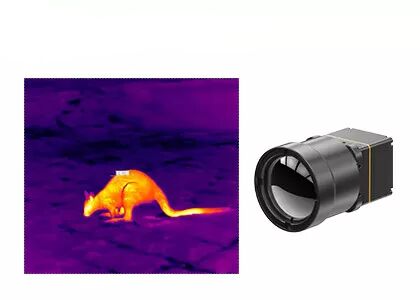

Thermischer Kern der wild lebenden Tiere der Beobachtungs-LWIR
Hinterlass eine Nachricht
Produkt-Beschreibung
1280×1024 12μm Infrarot-Kamerakern mit 35/50/100-mm-Objektiv
Produktübersicht

Der COIN1212-Infrarotkamerakern wurde für raue Industrie- und Dauerbetriebsumgebungen entwickelt und verfügt über einen robusten 1280 x 1024 12 μm großen Infrarotdetektor auf Waferebene und hochstabile Signalverarbeitungsschaltungen. Optimierte professionelle Bildgebungsalgorithmen sorgen für eine konsistente und klare Wärmebildausgabe unter komplexen Arbeitsbedingungen, während eine schnelle und präzise Hotspot-Erkennung die Überwachung der Betriebssicherheit gewährleistet. Mit vielseitiger Schnittstellenkompatibilität und vollständiger Anpassungsfähigkeit an optische Linsen liefert das hochintegrierte Modul einen langfristig stabilen Betrieb und dient als zuverlässige Kernkomponente für die industrielle Fertigungsinspektion, die Betriebsüberwachung wichtiger Infrastrukturen und intelligente industrielle Wahrnehmungssysteme.

Hauptmerkmale
Hochauflösende Bildgebung, präzise Erkennung
  • Die Megapixel-Auflösung von 1280 x 1024/12 μm ermöglicht ein weites Sichtfeld und HD-Bildgebung über große Entfernungen
  • Erfasst feine Zieldetails klar und deutlich bei der Beobachtung aus nächster Nähe
Voll ausgestattet und kostengünstig
  • Gebaut mit einem branchenführenden großformatigen Infrarotdetektor auf Waferebene
  • Integriert in fortschrittliche Bildverarbeitungsalgorithmen, um die Bildschärfe und visuelle Qualität zu verbessern
Schnelle Integration, beschleunigte Entwicklung
  • Unterstützt mehrere Bildausgabeschnittstellen, einschließlich DVP und BT.1120
  • Gibt RAW/YUV-Bilddaten mit serieller Port-Steuerung aus
Produktspezifikationen
Modell COIN1212
IR-Detektor-Anzeigen
Empfindliches Material VOx
Auflösung 1280×1024
Pixelgröße 12μm
Spektrale Reaktion 8μm ~ 14μm
Typisches NETD ≤40mK/F1.0/25℃
Bildverarbeitung
Digitale Bildrate 30Hz
Startzeit 6s
Analoges Video /
Digitales Video RAW/YUV422
Bildalgorithmus Ungleichmäßigkeitskorrektur (NUC)
3D-Rauschunterdrückung (3DNR)
2D-Rauschunterdrückung (DNS)
Dynamikbereichskomprimierung (DRC)
Kantenverbesserung (EE)
Bildanzeige 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-Software
ICC-Software Modulsteuerung und Videoanzeige
Elektrisch
Standardmäßige externe Schnittstelle 50-polig: DF40C-50DP-0,4 V (51), (HRS, männlich)
Erweiterungsplatine USB3.0
Kommunikationsschnittstelle TTL-232
Digitale Videoschnittstelle DVP16/BT.1120/MIPI
Versorgungsspannung 4,5 ~ 5,5 V
Typischer Stromverbrauch 1,0 W
Mechanisch
Blanke Kerngröße (mm) 14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm
35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm
Gewicht des bloßen Kerns (g) 14 mm/19 mm/25 mm: 19,7 ± 1 g
35 mm/50 mm/100 m: 32,5 ± 1 g
Umweltanpassungsfähigkeit
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Luftfeuchtigkeit 5 % ~ 95 %, nicht kondensierend
Vibration 5,35 g, zufällige Vibration, 3-Achsen
Auswirkungen Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach
Zertifizierung ROHS2.0/REACH
Optische Linse
Optische Linse Fester Fokus athermisch: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm
Schutzstufe IP67 (Frontlinse)
Industrielle Anwendungen

Das COIN1212-Wärmebildmodul wird in den Bereichen Schlüsselinfrastrukturüberwachung, High-End-Fertigung, industrielle Inspektion, wissenschaftliche Forschung usw. eingesetzt.

Unsere Produktlinie
  • Hohe Empfindlichkeit und hervorragende Leistung
  • Weltweit führende Technologie in der Infrarotindustrie
  • Verschiedene Infrarotdetektoren verfügbar – sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
  • Massenproduktion zur Gewährleistung einer schnellen Lieferung – Drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen Detektoren
Häufig gestellte Fragen
1. Warum funktionieren Infrarot-Wärmebildkameras nachts besser?
Normalerweise sind Infrarot-Wärmebildkameras nachts besser, dies ist jedoch unabhängig von der Helligkeit und Dunkelheit der Umgebung. Da die Umgebungstemperatur nachts viel niedriger ist als tagsüber, können Wärmebildsensoren warme Bereiche mit hohem Kontrast darstellen.
2. Bildrate der Wärmebildkamera
Die Bildrate der Infrarot-Wärmebildkamera stellt die fotografische Zeitdichte des Wärmebildvideos dar, die zur Angabe der Geschwindigkeit der Wärmebildfotografie verwendet werden kann. Das Konzept der Bildrate einer Infrarot-Wärmebildkamera gibt an, wie viele Bilder pro Zeiteinheit im Videoprozess ausgegeben werden können. Die Anzahl der ausgegebenen Bilder stellt lediglich die Ausgabezeitdichte dar. Beispielsweise bedeutet 30 Hz eine Ausgabe von 30 Bildern pro Sekunde und 60 Hz eine Ausgabe von 60 Bildern pro Sekunde. Obwohl die Gesamtzahl der pro Sekunde ausgegebenen Bilder unterschiedlich ist, bedeutet dies nicht, dass sich bewegende Objekte (z. B. fahrende Autos), die nicht mit 30 Hz erfasst werden können, mit 60 Hz erfasst werden können.
