1280 x 1024 12 μm ungekühltes Wärmebildmodul für die Überwachung wichtiger Infrastrukturen

  • 1280x1024 12μm Uncooled Thermal Imaging Module for Key Infrastructure Monitoring
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer COIN1212
Min Bestellmenge 1-TEILIG
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024 Stromverbrauch 1.0W
Digitale Videooberfläche DVP16/BT.1120/MIPI Spektralbereich 8~14μm
Pixelabstand 12μm Bildrate 30Hz
Hervorheben

ungekühltes Modul der Wärmebildgebungs-12uM

,

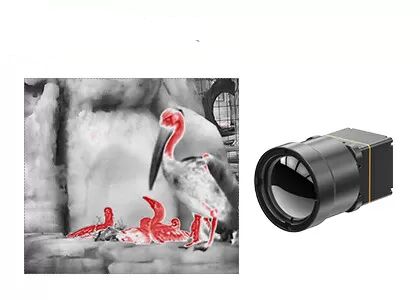

Beobachtungs-thermisches Modul 640x512 der wild lebenden Tiere

,

Modul der Wärmebildgebungs-30Hz
Hinterlass eine Nachricht
Produkt-Beschreibung

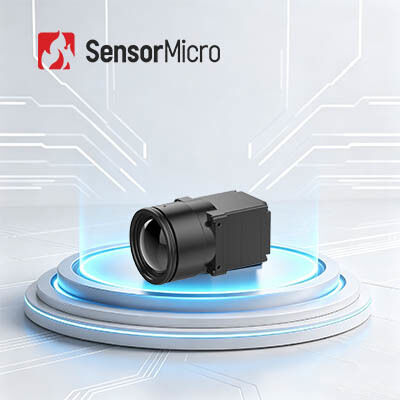

1280 x 1024 12 μm ungekühltes Wärmebildmodul für die Überwachung wichtiger Infrastrukturen
Produktübersicht

COIN1212 ist ein hochauflösender Infrarotkamerakern auf Waferebene, der mit einem 1280×1024 12μm-Detektor und fortschrittlichen Bildverarbeitungssystemen ausgestattet ist. Es unterstützt verschiedene Videoausgänge und serielle Kommunikation, liefert eine schnelle Hotspot-Erkennung und hochauflösende Wärmebilder und vereinfacht die Systemintegration erheblich. Es eignet sich für Infrastrukturüberwachung, intelligenten Transport, fortschrittliche Fertigung und wissenschaftliche Forschung und ist ein kompakter und leistungsstarker Wärmebildkern für verschiedene High-End-Anwendungen.

Hauptmerkmale
Hochauflösende Bildgebung, präzise Erkennung
  • Die Megapixel-Auflösung von 1280 x 1024/12 μm ermöglicht ein weites Sichtfeld und HD-Bildgebung über große Entfernungen
  • Erfasst feine Zieldetails klar und deutlich bei der Beobachtung aus nächster Nähe
Voll ausgestattet und kostengünstig
  • Gebaut mit einem branchenführenden großformatigen Infrarotdetektor auf Waferebene
  • Integriert in fortschrittliche Bildverarbeitungsalgorithmen, um die Bildschärfe und visuelle Qualität zu verbessern
Schnelle Integration, beschleunigte Entwicklung
  • Unterstützt mehrere Bildausgabeschnittstellen, einschließlich DVP und BT.1120
  • Gibt RAW/YUV-Bilddaten mit serieller Port-Steuerung aus
Produktspezifikationen
Modell COIN1212
IR-Detektor-Anzeigen
Empfindliches Material: VOx
Auflösung: 1280×1024
Pixelgröße: 12 μm
Spektrale Reaktion: 8 μm ~ 14 μm
Typischer NETD: ≤40mK/F1,0/25℃
Bildverarbeitung
Digitale Bildfrequenz: 30 Hz
Startzeit: 6 s
Analoges Video: /
Digitales Video: RAW/YUV422
Bildalgorithmus: Ungleichmäßigkeitskorrektur (NUC), 3D-Rauschunterdrückung (3DNR), 2D-Rauschunterdrückung (DNS), Dynamikbereichskomprimierung (DRC), Kantenverbesserung (EE)
Bildanzeige: 10 Typen (Weiß heiß/Lava/Eisenrot/Heißes Eisen/Medizin/Arktis/Regenbogen 1/Regenbogen 2/Tönung/Schwarz heiß)
PC-Software ICC-Software: Modulsteuerung und Videoanzeige
Elektrisch
Standardmäßige externe Schnittstelle: 50-polig: DF40C-50DP-0,4 V (51), (HRS, männlich)
Erweiterungsplatine: USB3.0
Kommunikationsschnittstelle: TTL-232
Digitale Videoschnittstelle: DVP16/BT.1120/MIPI
Versorgungsspannung: 4,5 ~ 5,5 V
Typischer Stromverbrauch: 1,0 W
Mechanisch
Blanke Kerngröße (mm): 14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm; 35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm
Gewicht des nackten Kerns (g): 14 mm/19 mm/25 mm: 19,7 ± 1 g; 35 mm/50 mm/100 m: 32,5 ± 1 g
Umweltanpassungsfähigkeit
Betriebstemperatur: -40℃~+70℃
Lagertemperatur: -45℃~+85℃
Luftfeuchtigkeit: 5 % ~ 95 %, nicht kondensierend
Vibration: 5,35 g, Zufallsvibration, 3-Achsen
Schlag: Halbe Sinuswelle, 40 g/11 ms, Schlagrichtung X-Achse, 3-mal
Zertifizierung: ROHS2.0/REACH
Optische Linse
Optische Linse: Fester Fokus, athermisch: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm
Schutzstufe: IP67 (Frontlinse)
Industrielle Anwendungen
Das COIN1212-Wärmebildmodul wird in den Bereichen Schlüsselinfrastrukturüberwachung, High-End-Fertigung, industrielle Inspektion, wissenschaftliche Forschung usw. eingesetzt.
Über SensorMicro

Angetrieben von den Bedürfnissen der Benutzer engagiert sich SensorMicro für die tiefgreifende Entwicklung und kontinuierliche Verbesserung von Infrarotprodukten und Anwendungslösungen. Wir stellen nicht nur hochwertige Hardwareprodukte bereit, sondern teilen auch professionelle Anwendungserfahrung und bieten maßgeschneiderte Lösungen, die auf die besonderen Anforderungen verschiedener Branchen zugeschnitten sind. Unser globales Servicenetzwerk gewährleistet zeitnahen technischen Support und Kundendienst und macht uns zu einem vertrauenswürdigen Partner für Kunden auf der ganzen Welt.

Häufig gestellte Fragen
Was ist die Brennweite?
Wir alle wissen, dass das Bildgebungsprinzip einer Kamera eine Lochkamera ist. Daher bezieht sich die Brennweite bei einer Digitalkamera auf den Abstand von der Lochblende des Objektivs zum Sensor und die Einheit ist mm (Millimeter).
Definition verschiedener Objektivtypen
Wenn es um Kameraobjektive geht, wissen manche vielleicht, dass es Objektive mit festem Fokus und Zoomobjektive gibt. Ein Festbrennweitenobjektiv bedeutet, dass die Brennweite fest ist, während ein Zoomobjektiv bedeutet, dass die Brennweite des Objektivs variabel ist.

Im Allgemeinen ist die Brennweite auf dem Kameraobjektiv angegeben, z. B. 50 mm, 24–70 mm usw. Wenn auf dem Objektiv nur eine Zahl steht, bedeutet dies, dass es sich um ein Objektiv mit festem Fokus handelt, z. B. ein 50-mm-Objektiv, was bedeutet, dass das Objektiv nur auf eine Brennweite von 50 mm fixiert werden kann. Wenn auf dem Objektiv zwei Zahlen markiert sind, bedeutet dies, dass es sich um ein Zoomobjektiv handelt, beispielsweise ein 24-70-mm-Objektiv, was bedeutet, dass die Brennweite dieses Objektivs frei zwischen 24-70 mm eingestellt werden kann.
