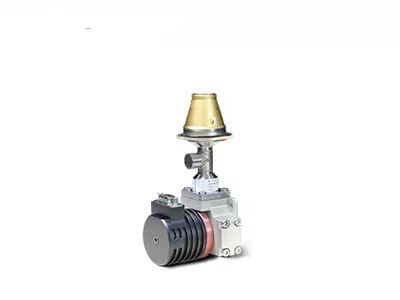

1280x1024 12μm gekühlter FPA-Infrarotdetektor 18mK Hochempfindlichkeit integrierte Dewar-Kühler-Montage

  • 1280x1024 12μm Cooled FPA Infrared Detector 18mK High Sensitivity Integrated Dewar Cooler Assembly
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer C1212M
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024/12μm NETD 18 mK (F2/F4)
Spektralbereich 3,7–4,8 μm MW Betriebstemperatur -45℃~+71℃
Stromversorgung 24V DC Max. Bildrate 100Hz
Hervorheben

Abgekühlter FPA-Detektor 1280x1024

,

24VDC kühlte FPA-Detektor ab

,

Detektor Megapixels MWIR FPA
Hinterlass eine Nachricht
Produkt-Beschreibung
Produktübersicht

Der C1212M MWIR MCT FPA Infrarotdetektor liefert hohe Auflösung, hohe Leistung und hohe Zuverlässigkeit. Er bietet viermal so viele Pixel auf der gleichen aktiven Bildfläche wie herkömmliche 640×512-Produkte. Seine reduzierte Pixelgröße von 12 µm bietet eine bessere räumliche Auflösung und passt zu kürzeren optischen Linsen, um die gleiche Reichweitenmission zu erreichen. Der gekühlte Infrarotdetektor C1212M ist eine ideale Wahl für Anwendungen, die eine überlegene Langstreckenleistung und detaillierte Bilderkennung erfordern.

Hauptmerkmale
Hervorragende Leistung
  • 1280×1024 High Definition für ein breiteres Sichtfeld und größere Erfassungsdistanz
  • 12 µm Pixelgröße für verbesserte räumliche Auflösung
Scharfes & klares Bild
  • Hohe Empfindlichkeit, mit typischem NETD von nur 18 mK
  • Gute Gleichmäßigkeit, mit einer effektiven Pixelrate von über 99,5 %
Design für spezifische Anwendungen
  • F-Nummer kann angepasst werden
  • Garantierte kontinuierliche Lieferung
Produktspezifikationen
Modell C1212M HD MWIR gekühlter Infrarotdetektor
Empfindliches Material MCT
Auflösung 1280×1024
Pixelgröße 12 µm
Spektrale Antwort 3,7 µm ± 0,2 µm ～ 4,8 µm ± 0,2 µm
Arbeitsmodus Snapshot; ITR/IWR-Integrationsmodi; Windows-Modus; Anti-Blooming
Ladekapazität 6,75 Me⁻ / 4,8 Me⁻ (ITR); 5,25 Me⁻ / 3,3 Me⁻ (IWR)
Dynamikbereich ITR-Modus ≥ 80 dB; IWR-Modus ≥ 76 dB
Ausgabekanäle 4 oder 8 Kanäle; bis zu 20 MHz pro Ausgang
Max. Bildrate 100 Hz
Typischer NETD 18 mK (F2/F4)
Effektive Pixelrate ≥ 99,5 %
Antwort-Nichtgleichmäßigkeit ≤ 8 %
Konfigurierbarer Kryokühler RS058F LS734
Kryokühlertyp Rotations-Stirling-Kryokühler Linearer Stirling-Kryokühler
Stetiger Stromverbrauch (23 ℃) ≤ 7 W ≤ 10 W
Max. Stromverbrauch (71 ℃) ≤ 17 W ≤ 45 W
Stromversorgung 24 V DC 24 V DC
Kühlzeit (23 ℃) ≤ 6 min ≤ 4 min
Maximale Größe (mm) 149 × 58,5 × 71 Kompressor Φ46 × 122
Dewar Φ55 × 119
Gewicht (g) ≤ 600 ≤ 1200
Betriebstemperatur -45 ℃ ～ +71 ℃
Industrielle Anwendungen

Der kryogen gekühlte Infrarotdetektor C1212M MWIR wird in vielen Bereichen eingesetzt, darunter zerstörungsfreie Prüfungen (ZfP), Umweltüberwachung, Langstreckenüberwachung und wissenschaftliche Forschung.

Unsere Vorteile

SensorMicro ist eines der ersten Unternehmen in China, das gekühlte Infrarotdetektoren auf Basis von Antimonid-Typ-II-Supergittern (T2SL) erforscht. Es hat die Massenproduktion und die technische Anwendung solcher Detektoren im Inland vorangetrieben und verfügt über nachgewiesene Fähigkeiten in F&E und Herstellung von hochwertigen fortschrittlichen Geräten, einschließlich MWIR-, LWIR-, Großformat-Arrays und Hochtemperatur-Betriebsdetektoren (HOT).

Häufig gestellte Fragen
1. Was ist Infrarotstrahlung?

Wenn wir über Infrarot-Wärmebildgebung sprechen, ist das erste, was zu berücksichtigen ist, die Infrarotstrahlung (IR). Die Wellenlänge der Infrarotstrahlungsenergie beginnt bei etwa 700 nm und reicht bis etwa 1 mm. Alle Objekte emittieren eine gewisse Menge an Wärme in Form von Infrarotstrahlung, die für uns unsichtbar ist, da das bloße Auge im gesamten elektromagnetischen Spektrum nur "sichtbares Licht" sehen kann.

2. Wie funktioniert ein Infrarot-Wärmebildgerät?

Die Kernkomponente der Infrarotausrüstung ist der Infrarot-Wärmedetektor, der die winzigen Temperaturunterschiede umgebender Objekte empfindlich erkennen kann. Er sammelt dann diese Strahlungsinformationen vom Objekt und gibt die Temperaturinformationen zur Bildgebung aus, basierend auf den Temperaturdifferenzinformationen. Je heißer das Objekt, desto mehr Infrarotstrahlung produziert es. Wenn die Intensität hoch genug ist, kann man sie als Wärme spüren.
