Miniaturwärmebildkamera-Kern 120x90/17μm des vOx-FPA
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Spektralbereich | 8 ~ 14 μm | Netto | ≤60mK |
|---|---|---|---|
| Entschließung | 120x90 | Pixel-Neigung | 17 μm |
| Temperaturspanne | -20℃~+120℃ (kundengerecht) | Größe | 8.5x8.5x9.16mm |
| Markieren | Wärmebildkamera des VOx-FPA,Miniaturwärmebildkamera-Kern,Wärmekamera-Kern 120x90 |
||
Produkt-Beschreibung

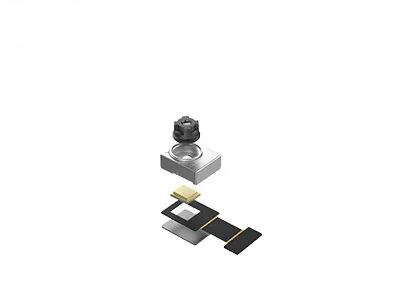

Kern der Wärmekamera-TIMO120
Miniaturwärmebildkamera-Kern des vOx-FPA 120x90/17μm integriert in den Infrarotkameras
Produkt-Beschreibung
Integriert Miniaturinfrarotmodul TIMO120 Oblate-stufige Optik, waagerecht ausgerichteten Detektor des Pakets Oblate 120x90/17μm (WLP) und grundlegenden Bildverarbeitungsstromkreis, um Wärmebilder des Zielbereichs und -Wärmeverteilung schnell zu erhalten.
Kern der Wärmebildgebung TIMO120 wird für optimierte Größe, Gewicht, Energie, Infrarotdarstellungsanwendungen der Kosten (Tauschen-c) orientiert. Seine Superminiaturstruktur und ultralow Leistungsaufnahme sind bequem, in verschiedene intelligente Geräte, in thermische Toner oder in mobile Anschlüsse mit strengen Anforderungen an Kosten, Größe und Gewicht integriert zu werden.
Hauptmerkmale
- Minimales WLP-Infrarotmodul, Maß bei 8.5x8.5x9.16mm
- DVP-Schnittstelle, kompatibel mit verschiedenen eingebetteten Plattformen
- Sichtbares Kameramoduläquivalent, direkt Integration
- Komplette SDK-Entwicklungsausrüstung
- Entwurf der geringen Energie für längere Betriebszeit verlängern
- Niedrige Kosten für viele Arten intelligente Anwendungen
Produktbeschreibungen
| Modell | TIMO-120 |
| Ir-Detektor-Leistung | |
| Entschließung | 120x90 |
| Pixel-Neigung | 17μm |
| Spektralbereich | 8~14μm |
| NETD | ≤60mK |
| Linsen-Art | WLO |
| Fokus-Modus | Örtlich festgelegtes lautes Summen |
| HFOV | 90°/50° |
| Schärfentiefe | 10cm zur Unendlichkeit |
| Rahmen-Rate | 1~30Hz (kundengerecht) |
| Temperaturmessung | |
| Temperaturspanne | -20°C | +120°C (kundengerecht) |
| Temperatur-Genauigkeit | Kundengerecht (erfüllen Sie die Bedingungen des Körpers oder der industriellen Thermographie) |
| Schließen Sie an,/Steuerung | |
| AVDD | 3.6V±0.05V |
| VSK/VDET | 4.7±0.05V |
| DVDD | 1.8V±0.05V |
| Schnittstelle | Digital-Schnittstelle |
| Leistungsaufnahme | 45mW (typischer Modus); 9mW (Modus der geringen Energie) |
| Körperliche Eigenschaften | |
| Maß (Millimeter) | 12x10x5.48 (HFOV=90°); 8.5x8.5x9.16 (HFOV=50°) (die Spezifikationen herrschen) vor |
| Operations-Temperatur | -20°C | +60°C |
| Lagertemperatur | -40°C | +85°C |
Industrielle Anwendungen
Der Infrarotkern der Wärmekamera TIMO120 ist in vielen Bereichen, wie Thermographie, intelligenter Hardware, intelligentem Gebäude, Smart Home, AIoT etc. weitverbreitet.
Globales Sensortechnik-Team
FAQ
1. Was ist Infrarotstrahlung?
Wenn sie über Infrarotwärmebildgebung spricht, ist die erste Sache, um ungefähr zu denken Infrarotstrahlung (IR). Die Wellenlänge von Infrarotstrahlungsenergie beginnt an ungefähr 700nm und verlängert bis ungefähr 1mm. Alle Gegenstände strahlen einen bestimmten Betrag Hitze in Form von Infrarotstrahlung aus, die zu uns unsichtbar ist, weil im gesamten elektromagnetischen Spektrum, das bloße Auge „sichtbares Licht“ nur sehen kann.
2. Wie thermischen Infrarottoner tut, Arbeit?
Die Kernkomponente der Infrarotausrüstung ist der thermische Infrarotdetektor, der die kleine Temperaturdifferenz der umgebenden Gegenstände empfindlich ermitteln kann. Dann sammelt sie diese Strahlungsinformationen vom Gegenstand und gibt die Temperaturinformationen für Darstellung aus, die auf den Temperaturdifferenzinformationen basiert. Das heißer der Gegenstand, Infrarot die Strahlung, die er produziert. Wenn die Intensität zu hoch ist, können Sie ihr wie Hitze glauben.
