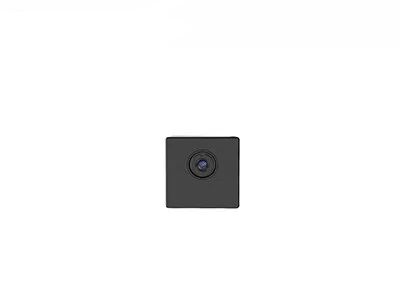

Ungekühlte Mikro-Linse des LWIR-Wärmekamera-Kern-256x192 12μM With 3.2mm
| Herkunftsort | Wuhan, Provinz Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | iLC212 |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Auflösung | 256x192 | Stromverbrauch | 700mW |
|---|---|---|---|
| Spektralbereich | 8~14μm | Pixelabstand | 12 μm |
| NETD | ≤65mK | Bildrate | 25Hz/30Hz |
| Hervorheben | LWIR-Wärmekamera 12uM,Wärmekamera 3.2mm Linsen-LWIR,Wärmekamera-Kern 256x192 LWIR |
||
Produkt-Beschreibung
iLC212 Wärmeschutzkameramodul
Nicht gekühlte Micro LWIR 256x192 12μm Thermalkamera-Kern mit 3,2mm-Objektiv
Beschreibung des Produkts
iLC212 uncooled IR imaging module integrates the 256x192 / 12μm focal plane array wafer level package (WLP) infrared detector and can capture long-wave infrared (LWIR) spectrum that ranges from 8 to 14μm.
Das iLC212-Wärmekameramodul ist für vollständig optimierte SWaP-C ausgelegt und ist speziell für Kunden mit strengen Anforderungen an die Größe entwickelt worden.Gewicht und Kosten im Bereich Sicherheit und ÜberwachungAufgrund seiner Miniaturgröße, seines leichten Gewichts und seines sehr niedrigen Preises erfüllt der thermische Kern iLC212 die niedrigen Preisforderungen der Kunden, verkürzt die Entwicklungszeit und spart Kosten für sie.
SensorMicro ist auf die Entwicklung, Herstellung, den Verkauf und die Vermarktung von Wärmedetektoren und Infrarotmodulen spezialisiert.Wir können unseren Kunden eine Vielzahl von Infrarot-Wärmebildlösungen anbieten, die die Zeit der sekundären Entwicklung verkürzen und die Kosten für die Kunden erheblich senken.
Hauptmerkmale
- Vollständig optimierte SWaP-C-Anwendung
- Geeignet für verschiedene Sicherheits-Wärmekameras
- eine breite Palette von Anwendungen für Wärmebilder
- Niedriger Stromverbrauch
Produktspezifikationen
| Modell | iLC212 |
| Leistung des IR-Detektors | |
| Material | Vanadiumoxid, nicht gekühlt |
| Entschließung | 256 × 192 |
| Pixelgröße | 12 μm |
| Spektralreaktion | 8 μm bis 14 μm |
| Netto-Datenbank | ≤ 65mK@F1.0@25°C@50Hz |
| Bildverarbeitung | |
| Digitales Video | RAW/YUV/BT656; Unterstützung der USB2.0-Videoübertragung; Unterstützung der Temperaturmessung Parameterlinie |
| Digitale Bildrate | 25 Hz/30 Hz |
| Bildanzeige | Schwarz heiß/weiß heiß/Pseudokolor |
| Bildalgorithmus | Korrektur der Abweichungen (NUC) 3D-Bildlärmreduzierung (3DNR) 2D-Lärmreduzierung (DNS) Dynamische Reichweitenkomprimierung (DRC) EE-Verbesserung |
| Startzeit | ≤ 3 Sekunden |
| Temperaturmessung | |
| Betriebstemperaturbereich | -10°C bis +50°C |
| Temperaturmessbereich | -20°C~+150°C, Temperaturmessbereich erweitern und anpassen |
| Temperaturmessgenauigkeit | ±3°C/±3% (der größere Wert) @23°C±5°C; Temperaturmessweite 1,5 m |
| regionale Temperaturmessung | Unterstützt jede Temperaturmessung im Bereich, maximale, minimale und durchschnittliche Werte des Ausgangsbereichs |
| SDK | Windows / Linux-Version, Video-Stream-Analyse und Grautemperaturumwandlung erreichen |
| Elektrische Schnittstelle | |
| Außenoberfläche | 30pin_HRS-Anschluss Leistungsaufnahme Digitales Video Siehe auch Abschnitt 2.0 GPIO usw. |
| Kommunikation | Siehe auch Abschnitt 2.0 |
| Erweiterungskomponente | VPC-Vorstand |
| PC-Software | |
| ICC-Software | Steuerungsmodul und Videoanzeige |
| Stromversorgung | |
| Stromversorgung | Gleichspannung 3,3 V ± 0,1 V |
| Machtverlust | Steady-State: 0,70 W/3,3 V @ 23 ± 3 °C |
| Materielles Eigentum | |
| Anschlüsse | Modell des externen Steckers: DF40C-30DP-0.4V (51), (HRS-Männlich) Modell des Koppelanschlusses: DF40C (2.0)-30DS-0.4V (51), (HRS-Frau) |
| Größe | 21 mm × 21 mm × 12,8 mm (einschließlich 3,2-mm-Objektiv) |
| Gewicht | 8.9g±0,5g (einschließlich 3,2-mm-Objektiv) |
| Anpassungsfähigkeit an die Umwelt | |
| Betriebstemperatur | -40°C+70°C |
| Speichertemperatur | -45°C+85°C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Schlag- und Schwingungsbeständigkeit | Schlag: halbe Sinuswelle, 40 g/11 ms, 3-Achse, 6-Richtung Vibration: 5,35 gms, 3 Achsen |
| Zertifizierung | Einheitliche Sicherheitsnormen |
| Linsen | |
| Optionale Linse | 3.2mm/F1.1, HFOV: 55,6±2,8°; Beschichtung: AR |
Industrieanwendungen
Das Thermal Imaging Modul iLC212 wird in den Bereichen Sicherheitsüberwachung, Thermographie, tragbare Geräte, Fahrzeugelektronik, Smart Home, Erkennung von Lebewesen usw. eingesetzt.
Standardisierter Dienst
Vollständige Dokumentation: Produkthandbücher, Einrichtungshandbücher und Auswahlreferenzen.
Entwicklung und Testhilfe: Einfache Integration von Proben, Leistungsbewertung und Parameterverifizierung.
Advanced Developer Toolkit: SDKs, APIs, Algorithmen und Debugging-Tools für eine tiefe Integration.
Ferntechnischer Support: 24/7-Support schnelle Reaktion und rechtzeitige Lösung kritischer Probleme.
Garantie: Originalteile und strenge Einhaltung der Verfahren zur Wiederherstellung optimaler Leistung.
Häufig gestellte Fragen
1Was ist Infrarotstrahlung?
Wenn wir über Infrarot-Wärmebildgebung sprechen, ist die Infrarotstrahlung (IR) das erste, woran wir denken müssen.Alle Objekte emittieren eine gewisse Menge an Wärme in Form von Infrarotstrahlung, das für uns unsichtbar ist, weil das bloße Auge im gesamten elektromagnetischen Spektrum nur "sichtbares Licht" sehen kann.
2Wie funktioniert ein Infrarot-Wärmebildner?
Die Kernkomponente der Infrarot-Ausrüstung ist der Infrarot-Wärmedetektor, der die winzigen Temperaturunterschiede der umliegenden Objekte empfindlich erkennen kann.Es sammelt diese Strahlungsinformationen vom Objekt und liefert die Temperaturinformationen für die BildgebungJe heißer das Objekt ist, desto mehr Infrarotstrahlung erzeugt es.
