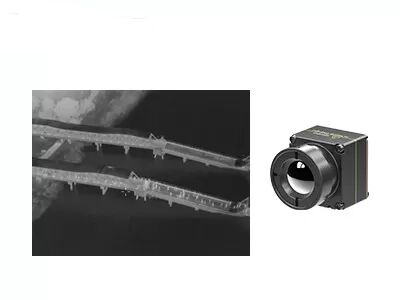

Leichter, ungekühlter Infrarot-Kamerakern mit einer Auflösung von 640 x 512 und einem Spektralbereich von 8 bis 14 μm
| Herkunftsort | Wuhan, Provinz Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | iTL608 |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Spektralbereich | 8~14μm | Auflösung | 640x512 |
|---|---|---|---|
| Stromverbrauch | 0,4 W | Typisches NETD | ≤30mK |
| Pixelabstand | 12μm | Bildrate | 30/50Hz |
| Hervorheben | Infrarotkamera-Kern 8um,Leichter ungekühlter Infrarotkamera-Kern,Uav-Nutzlasten-Kamera-Kern |
||
Produkt-Beschreibung
Leichtgewichtiger ungekühlter Infrarotkamera-Kern 8~14 μm mit WLP 640*512/8 μm Infrarotdetektor
Leichtgewichtiger ungekühlter Infrarotkamera-Kern 8~14 μm mit WLP 640*512/8μm Infrarotdetektor
Bereitstellung von Laborpräzision für zivile und industrielle Wärmebilder,Der Kern der iTL608-Wärmekamera integriert eine fortschrittliche ungekühlte Infrarot-Sensortechnologie mit VOx, um eine hochgenaue Temperaturerkennung zu ermöglichen.Die 8 μm ultra-kleine Pixelstruktur und die hochauflösende Auflösung von 640*512 erfassen komplizierte thermische Details.während die branchenführende NETD ≤30mK-Wärmeempfindlichkeit subtile Temperaturunterschiede, die Standardmodule nicht erkennen können, präzise identifiziert.
Er deckt das Standard-Infrarotband von 8-14 μm langen Wellen ab und bietet eine sehr zuverlässige Umgebungszieldetektion für tägliche und industrielle Szenarien.Ausgestattet mit adaptiver NUC-Einheitlichkeitskorrektur und 3DNR-Rauschminderungstechnologie, der Kern beseitigt Bildverzerrungen und Grain und liefert einheitliches, klares und stabiles thermisches Video.es dient als erstklassige Kernlösung für hochdruckige Temperaturmessungen und intelligente Überwachung.
Hauptmerkmale
- Extrem leichtes Design
- Kompakte Größe 13 * 13 * 18,3 mm und Gewicht 6,7 ± 1,5 g (einschließlich einer 6 mm-Objektive)
- Unter den höchsten Integrationsniveaus in seiner Klasse
- Hohe Empfindlichkeit, präzise Erkennung
- 8 μm ultrakleine Pixelgröße mit 640 * 512 Auflösung, die feine Details und klare Bilder liefert
- Typische NETD ≤ 30mK, die eine zuverlässige Erkennung subtiler Temperaturunterschiede ermöglicht
- Vereinfachte Entwicklung, schnelle Integration
- Mehrere Optikobjektivoptionen zur Verfügung, um unterschiedliche Anwendungsanforderungen zu erfüllen
- Unterstützt mehrere Bild-Ausgabe-Schnittstellen, einschließlich MIPI / USB 2.0 / BT.656
- Ausgabe von RAW- und YUV-Bilddaten, mit Steuerung über Serienanschluss/I2C
Produktspezifikationen
| Modell | Einheit für die Berechnung der |
|---|---|
| Indikatoren für IR-Detektoren | |
| Empfindliches Material | VOx |
| Entschließung | 640*512 |
| Pixelgröße | 8 μm |
| Spektralreaktion | 8 μm bis 14 μm |
| Typische NETD | ≤ 30mK |
| Bildverarbeitung | |
| Digitale Bildrate | 30/50 Hz |
| Startzeit | ≤ 6 Sekunden |
| Digitales Video | RAW/YUV/TMP |
| Bildalgorithmus | NUC/3DNR/DNS/DRC/EE |
| Bildanzeige | 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß) |
| PC-Software | |
| Software | Modulsteuerung und Videoanzeige |
| Elektrotechnik | |
| Standard-Außenschnittstelle | 34Pin_Connector Schnittstelle: BP04SD-34-0065-R0 |
| Kommunikationsoberfläche | TTL-232/USB2.0/I2C |
| Digitale Videooberfläche | MIPI/USB2.0/BT.656 |
| Versorgungsspannung | 4-5,5 V |
| Typischer Stromverbrauch | 0.4W |
| Mechanische | |
| Größe (einschließlich Linse) | Mit 6mm-Objektiv: 13 * 13 * 18,3 mm (Außendurchmesser Φ12,3 mm) Mit einer 8,7 mm-Objektive: 13 * 13 * 19,8 mm (Objektiv Außendurchmesser Φ15,6 mm) Mit einer Linse von 16,7 mm: 13 * 13 * 27,9 mm (Außendurchmesser der Linse Φ22,2 mm) Bei einer 30 mm-Objektive: 13 * 13 * 39 mm (Außendurchmesser der Objektive Φ36 mm) |
| Gewicht (einschließlich Linse) | 6.7±1,5 g (6mm-Objektiv) 7.5 ± 1,5 g (8,7 mm-Objektiv) 17±1,5 g (16,7 mm Linse) 42.7±1,5 g (30mm-Objektiv) |
| Anpassungsfähigkeit an die Umwelt | |
| Betriebstemperatur | -40°C bis +70°C |
| Speichertemperatur | -45°C bis +85°C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Vibrationen | 5.35 Gramm, zufällige Vibrationen, 3-Achse |
| Wirkung | Halb Sinuswelle, 40 g / 11 ms, Aufprallrichtung X-Achse, 3 mal |
| Zertifizierung | Einheitliche Sicherheitsnormen |
| Optische Linsen | Festfokus Athermal: 6/8.7/16.7/30mm |
Industrieanwendungen
Das iTL608-Wärmebildmodul kann in den Bereichen Waldbrandbekämpfung, Strompflege, Photovoltaikinspektion, Sicherheitsüberwachung, tragbare Geräte, tragbare Geräte usw. eingesetzt werden.
Ihr vertrauenswürdiger Partner im Bereich Infrarot-Sensing
- Tiefe technische Expertise- Mit langjähriger Erfahrung in der Forschung, Entwicklung und Anwendung von Infrarot-Sensor-Technologie, haben wir starke Fähigkeiten in Chip-Design, Wafer-Fabrikation,Verpackung und Prüfung, sowie die Systemintegration.
- Fokussiert auf Innovation und praktische Umsetzung im Bereich Infrarot-Sensing- Wir setzen uns dafür ein, technologische Durchbrüche in der Wärmebildaufnahme voranzutreiben, indem wir die Grenzen bei NETD, SWaP und Betriebstemperatur ständig überschreiten.
- Diversifiziertes Produktportfolio- Mit Hilfe unabhängiger Forschung und Entwicklung und mehrerer technischer Wege bieten wir eine umfassende Palette von Infrarotdetektionskomponenten an, die sowohl gekühlt als auch nicht gekühlt werden.
- Eine strenge Validierung der Zuverlässigkeit gewährleistet Qualitätssicherung- Unsere Produkte werden durch ein robustes Qualitätsmanagementsystem während der gesamten Produktion mehrfach getestet.
- Fachtechnische Unterstützung und Dienstleistungen der gemeinsamen Entwicklung- Unser Ingenieurteam arbeitet eng mit den Forschungs- und Entwicklungsteams und Produktteams der Kunden zusammen, um die Systemintegration zu beschleunigen und die Effizienz zu verbessern.
Häufig gestellte Fragen
Was ist ein MCT/HgCdTe-Detektor?
MCT, auch HgCdTe genannt, bezieht sich auf Quecksilber-Cadmium-Tellurid, eine chemische Verbindung aus Cadmium-Tellurid (CdTe) und Quecksilber-Tellurid (HgTe) und ein häufiges Material in Photodetektoren.Der MCT/HgCdTe-Detektor ist ein photokonduktiver Detektor, der in einer kryogenen Umgebung arbeitet und Infrarotstrahlung erkennen kannEs ist empfindlicher als die Wärmesensoren.
Was ist ein T2SL-Detektor?
T2SL bezieht sich auf Typ-II-Supergitter, ein künstliches Material mit wechselndem Wachstum periodischer Heterojunction in Nanometergröße.wie z. B. große ElektronenwirkungsmasseIm Vergleich zum MCT-Infrarotdetektor weist der T2SL-Infrarotdetektor eine gute Materialuniformität, niedrige Kosten,und ähnliche Leistung wie bei einem MCT-Infrarotdetektor im mittleren und langen Wellenband, hat aber große Vorteile im sehr langen Wellenband.
