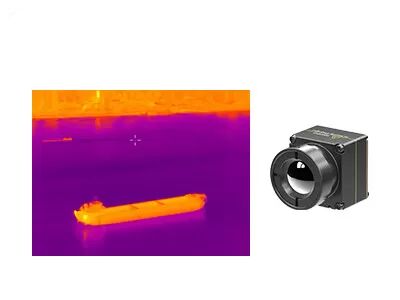

ROHES Video-ungekühlter Infrarotkamera-Kern 640x512 12um YUV BT656 Digital

Herkunftsort Wuhan, Provinz Hubei, China
Markenname GST
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iTL612R Pro
Min Bestellmenge 1-teilig
Preis Negotiable
Zahlungsbedingungen L/C, T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Entschließung 640x512 Leistungsaufnahme 0,7 W
Spektralbereich 8 ~ 14 μm Pixel-Neigung 12 μm
Typisches NETD ≤40mk Bildrate 30Hz
Markieren

Digital-ungekühlte Infrarotvideokamera

,

ungekühlte Infrarotkamera 640x512

,

Ungekühlter Infrarotkamera-Kern 12um

Hinterlass eine Nachricht
Produkt-Beschreibung

Kleine Größen-ungekühlter Infrarotkamera-Kern 640x512 12um für UAV-Nutzlasten


Produkt-Beschreibung


Als führender Hersteller von abgekühlten ungekühlten Infrarotdetektoren u. von thermischen Modulen, entwickelt globale Technologie eine kleine Größe und leichten Infraroteinen wärmebildgebungskern iTL612R, die Pro sind, der die kompakte Version des Infrarotkamerakernes iTL612R ist.

Völlig orientiert für Tauschen-c (Größe-Gewicht-und Energiekosten), ist die Größe und das Gewicht iTL612R-des Proinfrarotkamerakernes bereits an der vordersten Reihe in der Industrie gewesen. Es ist die beste Wahl für Kunden, die haben, Anforderungen an Größe und Gewicht einzuschränken, wenn sie ihre eigenen Brummen integrieren.

640×512/12μm selbst-entwickelten Oblate-stufigen Infrarotdetektor, Linsenschutzgrad IP67, Darstellungs- und Temperaturmessungsversion und verschiedene SDK-Lösungen zur Verfügung stellend, reagiert das thermische Promodul iTL612R, um Beschränkungen mit kleinerem und hellerem Gewicht zu sperren, erzielt längere Batteriedauer mit unterer Leistungsaufnahme, überwindt Integrationsprobleme auf dem Unterhaltungselektronikgebiet und stellt mehr Lösungen für die kompakten und tragbaren Produkte zur Verfügung.

Es wird besonders für das Feld der vorbestimmten Wartung, der photo-voltaischen Inspektion, des Umweltschutzes, der wissenschaftlichen Forschung, des Luftbildfotografies, der polizeilichen Untersuchung, der Katastrophenhilfe u. der Rettung, des Forest Fire Preventions, der städtischen Sicherheit etc. entwickelt.


Hauptmerkmale


Kompakter u. leichter Entwurf
• Größe: 17mm×17mm×22mm (mit 9.1mm Linse)
• Gewicht: 13g (mit 9.1mm Linse)
• Leistungsaufnahme so niedrig wie 0.7W
Klares Bild u. genaue Radiometrie
• Nagelneuer Bildprozessalgorithmus: NUC/3DNR/DNS/DRC/EE
• Unterstützung Windows/Linux/ARM SDK
• Unterstützung regional, Punkt u. Isothermetemperaturmessung
Verschiedene Schnittstellen für einfache Integration
• DVP/LVDS/USB2.0 Schnittstellen, RAW-/YUVbilddatenausgabe, Steuerung der seriellen Schnittstelle


Produktbeschreibungen



ModelliTL612R Pro
Ir-Detektor-Leistung
Empfindliches MaterialVanadium-Oxid
Entschließung640×512
Pixel-Größe12μm
Spektralbereich8~14μm
Typisches NETD≤40mk
Bildverarbeitung
Rahmen-Rate30Hz
Startzeit5s
Digital-VideoRAW/YUV/BT656
Bild-AlgorithmusUngleichmäßigkeits-Korrektur (NUC)
Schalldämpfung 3D (3DNR)
De-Geräusche (DNS)
Dynamikwert-Kompression (EAW)
Kantenanhebung (EE)
Bild-AnzeigeSchwarze heiße/weiße heiße/Pseudofarbe
PC Software
ICC SoftwareModulsteuerung u. Videodarstellung
Elektrische Spezifikationen
Externe Standardschnittstelle30Pin_HOURS: DF40C-30DP-0.4V (51), (STUNDEN, Mann)
USB-ErweiterungsplatineArt-c
KommunikationsschnittstelleRS232-TTL/USB2.0
Digital-VideoschnittstelleCMOS8/USB2.0
Versorgungs-Spannung4.0-5.0V V VDC
Typische Leistungsaufnahme0.7W
Temperaturmessung
Betriebstemperaturbereich-10°C~+50°C
Temperaturmessungs-Strecke-20°C~+150°C, 0°C~550°C; Stützkundenbezogenheit und -expansion
Temperaturmessungs-GenauigkeitGrößer von ±2°C oder von ±2% (@23℃±3℃)
Regionale TemperaturmessungStützmaximaler, minimaler und Durchschnittswert der Ertrag-regionalen Temperatur
SDKUnterstützung Windows/Linux/ARM; Erzielen Sie Video-Stream-Analyse und Umwandlung von Grau zu Temperatur
Körperliche Eigenschaften
Größe (Millimeter)17×17×22 (mit 9.1mm Linse)
Gewicht13g (mit 9.1mm Linse)
Klimaanpassungsfähigkeit
Betriebstemperatur-40°C~+70°C
Lagertemperatur-45°C~+85°C
Feuchtigkeit5%~95%, kondensationsfrei
Erschütterung5.35grms, Achse 3
SchockHalb-Sinus Welle, 40g/11ms, 3 Richtung der Achsen-6
ZertifikateROHS2.0/REACH
Optik
Optionale LinseFixfocus athermal: 9.1mm



Industrielle Anwendungen


Das iTL612R-Prowärmebildgebungsmodul kann in UAV-Nutzlasten integriert werden und tragbare Geräte, damit auf den Gebieten der vorbestimmten Wartung, der photo-voltaischen Inspektion, des Umweltschutzes, der wissenschaftlichen Forschung, des Luftbildfotografies, der polizeilichen Untersuchung, der Entlastung u. der Rettung weitverbreitet ist, Forest Fire Prevention, städtische Sicherheit etc.
ROHES Video-ungekühlter Infrarotkamera-Kern 640x512 12um YUV BT656 Digital 0

Globale Sensortechnik


ROHES Video-ungekühlter Infrarotkamera-Kern 640x512 12um YUV BT656 Digital 1
ROHES Video-ungekühlter Infrarotkamera-Kern 640x512 12um YUV BT656 Digital 2


FAQ


1. Was sind die Vorteile von ungekühlten Infrarotdetektoren?
Ungekühlter Infrarotbrennebenedetektor benötigt nicht abgekühltes Gerät, es kann bei Zimmertemperatur arbeiten und hat die Vorteile des schnellen Anfangs, Leistungsaufnahme der geringen Energie, kleines, leichtes, langes Leben, niedrige Kosten und so weiter.

2. Was sind die Schlüsselerwägungen auf einem Infrarotdetektor/einem thermischen Modul für Ihre Anwendung?
---Die Detektorentschließung
---Die Pixelgröße
---Das NETD
---Die Bildqualität
---Die Linsenwahlen
---Die Leistungsaufnahme
---Die Größe und das Gewicht
---Die mechanische u. elektrische Schnittstelle
---Das Budget

3. Was Infrarotdetektor-Entschließung ist
Das heißt, die Anzahl von Pixeln der Wärmebildgebung. Die höhere Entschließung bedeutet mehr Beobachtungs- und Temperaturmessungspunkte, so kann kleineres Ziel an Langstrecken beobachtet werden und gemessen werden. Normalerweise die Entschließung von Infrarotwärmebildgebungsstrecken von 256x192, von 384x288, von 640x512, von 800x600, von 1024x768, von 1280x1024, von etc. Mit höherer Entschließung sind die Kosten des Detektors mehr.

4. Blickfeld (FOV)
Es bezieht sich das auf zweidimensionale Blickfeld des Gegenstandraumes, der durch das optische System des thermischen Infrarottoners beobachtet wird. Den horizontalen FOV als Beispiel nehmend, annehmend, dass die Detektorreihengröße A×B ist, ist die Pixelgröße d, und die Linsenbrennweite ist f, dann der horizontale FOV-Winkel θ=2×acrtan (A×d/2f).
Nach Detektor werden die Reihe und die Pixelgröße, die einzigen Änderungen des Blickfeldes mit der Brennweite des optischen Systems vorgewählt: mit längerer Brennweite ist das Blickfeld schmaler; mit kürzerer Brennweite ist das Blickfeld breiter.
