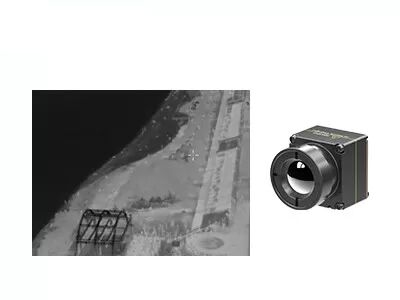

Entschließung des UAV-Nutzlasten-ungekühlte Wärmekamera-Modul-640x512

Kleine Größen-ungekühlter Infrarotkamera-Kern 640x512 12um für UAV-Nutzlasten



Als führender Hersteller von abgekühlten ungekühlten Infrarotdetektoren u. von thermischen Modulen, entwickelt globale Technologie eine kleine Größe und leichten Infraroteinen wärmebildgebungskern iTL612R, die Pro sind, der die kompakte Version des Infrarotkamerakernes iTL612R ist.

Völlig orientiert für Tauschen-c (Größe-Gewicht-und Energiekosten), ist die Größe und das Gewicht iTL612R-des Proinfrarotkamerakernes bereits an der vordersten Reihe in der Industrie gewesen. Es ist die beste Wahl für Kunden, die haben, Anforderungen an Größe und Gewicht einzuschränken, wenn sie ihre eigenen Brummen integrieren.

640×512/12μm selbst-entwickelten Oblate-stufigen Infrarotdetektor, Linsenschutzgrad IP67, Darstellungs- und Temperaturmessungsversion und verschiedene SDK-Lösungen zur Verfügung stellend, reagiert das thermische Promodul iTL612R, um Beschränkungen mit kleinerem und hellerem Gewicht zu sperren, erzielt längere Batteriedauer mit unterer Leistungsaufnahme, überwindt Integrationsprobleme auf dem Unterhaltungselektronikgebiet und stellt mehr Lösungen für die kompakten und tragbaren Produkte zur Verfügung.

Es wird besonders für das Feld der vorbestimmten Wartung, der photo-voltaischen Inspektion, des Umweltschutzes, der wissenschaftlichen Forschung, des Luftbildfotografies, der polizeilichen Untersuchung, der Katastrophenhilfe u. der Rettung, des Forest Fire Preventions, der städtischen Sicherheit etc. entwickelt.



Kompakter u. leichter Entwurf
• Größe: 17mm×17mm×22mm (mit 9.1mm Linse)
• Gewicht: 13g (mit 9.1mm Linse)
• Leistungsaufnahme so niedrig wie 0.7W
Klares Bild u. genaue Radiometrie
• Nagelneuer Bildprozessalgorithmus: NUC/3DNR/DNS/DRC/EE
• Unterstützung Windows/Linux/ARM SDK
• Unterstützung regional, Punkt u. Isothermetemperaturmessung
Verschiedene Schnittstellen für einfache Integration
• DVP/LVDS/USB2.0 Schnittstellen, RAW-/YUVbilddatenausgabe, Steuerung der seriellen Schnittstelle



Das iTL612R-Prowärmebildgebungsmodul kann in UAV-Nutzlasten integriert werden und tragbare Geräte, damit auf den Gebieten der vorbestimmten Wartung, der photo-voltaischen Inspektion, des Umweltschutzes, der wissenschaftlichen Forschung, des Luftbildfotografies, der polizeilichen Untersuchung, der Entlastung u. der Rettung weitverbreitet ist, Forest Fire Prevention, städtische Sicherheit etc.


1. Wie ungekühlte Brennebene tut, Reihe microbolometer Arbeit?
Indem er das Prinzip des leuchtenden thermischen Infraroteffektes verwendet, wandelt der ungekühlte Infrarotdetektor Infrarotstrahlungsenergie in Wärmeenergie mit Infrarotabsorptionsmaterial, damit die Temperatur der empfindlichen materiellen Zunahmen um. Dann ein bestimmter körperlicher Parameter der empfindlichen materiellen Änderungen dementsprechend und Bekehrte in elektrisches Signal oder in sichtbares Lichtsignal durch einen bestimmten Umwandlungsmechanismus entworfen, um die Entdeckung des Gegenstandes zu verwirklichen.

2. Was ist der Vorteil des ungekühlten Infrarotdetektors?
Ungekühlter Infrarotbrennebenedetektor benötigt kein Gerät der integrierter Dewar-kühleres Versammlung (IDCA) und kann bei Zimmertemperatur arbeiten. Er hat die Vorteile des schnellen Anfangs, Leistungsaufnahme der geringen Energie, kleines, leichtes, langes Leben, niedrige Kosten und so weiter. Obgleich die Empfindlichkeit des ungekühlten Infrarotbrennebenedetektors nicht so gut wie ist, ist die von abgekühlten Infrarotdetektoren, nach Jahren der Entwicklung, sein Kostenverlauf offensichtlich besser als der abgekühlte Detektor gewesen, der eine breitere Anwendungsaussicht hat.

3. Klassifikation von Infrarotbrennebene-Reihen
Entsprechend dem Kühlverfahren kann Infrarotbrennebenereihe in die abgekühlten und ungekühlten Wärmebildgebungsdetektoren unterteilt werden. Der abgekühlte FPA-Infrarotdetektor Kühlschrank hauptsächlich nimmt Dewarflasche/schnelles Anfangsdrosselnden Kühlschrank und Dewarflasche/Stirlings-Zyklus zur Zeit an. Während der ungekühlte thermische IR Detektor FPA bei Zimmertemperatur arbeitet. Es ist der Kern des ungekühlten Wärmebildgebungssystems. Die allgemeinsten wärmeempfindlichen Materialien umfassen Vanadiumoxid (Vox) und formloses Silikon (EinSi). Vanadiumoxidmaterial ist die Mainstreamwahl im gegenwärtigen Markt; es hat einen Widerstandkoeffizienten der hohen Temperatur und hohe thermische Empfindlichkeit.
