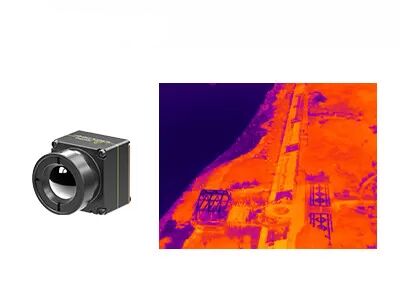

Kundengebundener ungekühlter Wärmebildkamera-Kern 0.7W für UAV-Nutzlasten

Herkunftsort Wuhan, Provinz Hubei, China
Markenname GST
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iTL612R Pro
Min Bestellmenge 1-teilig
Preis Negotiable
Zahlungsbedingungen L/C, T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Entschließung 640x512 Leistungsaufnahme 0,7 W
Spektralbereich 8 ~ 14 μm Pixel-Neigung 12 μm
Typisches NETD ≤40mk Bildrate 30Hz
Markieren

Ungekühlter Wärmebildkamera-Kern

,

Wärmebildkamera-Kern 0.7W

,

Kundengebundene UAV-Wärmekamera

Hinterlass eine Nachricht
Produkt-Beschreibung

Kleine Größen-ungekühlter Infrarotkamera-Kern 640x512 12um für UAV-Nutzlasten


Produkt-Beschreibung


Als führender Hersteller von abgekühlten ungekühlten Infrarotdetektoren u. von thermischen Modulen, entwickelt globale Technologie eine kleine Größe und leichten Infraroteinen wärmebildgebungskern iTL612R, die Pro sind, der die kompakte Version des Infrarotkamerakernes iTL612R ist.

Völlig orientiert für Tauschen-c (Größe-Gewicht-und Energiekosten), ist die Größe und das Gewicht iTL612R-des Proinfrarotkamerakernes bereits an der vordersten Reihe in der Industrie gewesen. Es ist die beste Wahl für Kunden, die haben, Anforderungen an Größe und Gewicht einzuschränken, wenn sie ihre eigenen Brummen integrieren.

640×512/12μm selbst-entwickelten Oblate-stufigen Infrarotdetektor, Linsenschutzgrad IP67, Darstellungs- und Temperaturmessungsversion und verschiedene SDK-Lösungen zur Verfügung stellend, reagiert das thermische Promodul iTL612R, um Beschränkungen mit kleinerem und hellerem Gewicht zu sperren, erzielt längere Batteriedauer mit unterer Leistungsaufnahme, überwindt Integrationsprobleme auf dem Unterhaltungselektronikgebiet und stellt mehr Lösungen für die kompakten und tragbaren Produkte zur Verfügung.

Es wird besonders für das Feld der vorbestimmten Wartung, der photo-voltaischen Inspektion, des Umweltschutzes, der wissenschaftlichen Forschung, des Luftbildfotografies, der polizeilichen Untersuchung, der Katastrophenhilfe u. der Rettung, des Forest Fire Preventions, der städtischen Sicherheit etc. entwickelt.



Hauptmerkmale



Kompakter u. leichter Entwurf
• Größe: 17mm×17mm×22mm (mit 9.1mm Linse)
• Gewicht: 13g (mit 9.1mm Linse)
• Leistungsaufnahme so niedrig wie 0.7W


Klares Bild u. genaue Radiometrie
• Nagelneuer Bildprozessalgorithmus: NUC/3DNR/DNS/DRC/EE
• Unterstützung Windows/Linux/ARM SDK
• Unterstützung regional, Punkt u. Isothermetemperaturmessung


Verschiedene Schnittstellen für einfache Integration
• DVP/LVDS/USB2.0 Schnittstellen, RAW-/YUVbilddatenausgabe, Steuerung der seriellen Schnittstelle



Produktbeschreibungen



Modell iTL612R Pro
Ir-Detektor-Leistung
Empfindliches Material Vanadium-Oxid
Entschließung 640×512
Pixel-Größe 12μm
Spektralbereich 8~14μm
Typisches NETD ≤40mk
Bildverarbeitung
Rahmen-Rate 30Hz
Startzeit 5s
Digital-Video RAW/YUV/BT656
Bild-Algorithmus Ungleichmäßigkeits-Korrektur (NUC)
Schalldämpfung 3D (3DNR)
De-Geräusche (DNS)
Dynamikwert-Kompression (EAW)
Kantenanhebung (EE)
Bild-Anzeige Schwarze heiße/weiße heiße/Pseudofarbe
PC Software
ICC Software Modulsteuerung u. Videodarstellung
Elektrische Spezifikationen
Externe Standardschnittstelle 30Pin_HOURS: DF40C-30DP-0.4V (51), (STUNDEN, Mann)
USB-Erweiterungsplatine Art-c
Kommunikationsschnittstelle RS232-TTL/USB2.0
Digital-Videoschnittstelle CMOS8/USB2.0
Versorgungs-Spannung 4.0-5.0V V VDC
Typische Leistungsaufnahme 0.7W
Temperaturmessung
Betriebstemperaturbereich -10°C~+50°C
Temperaturmessungs-Strecke -20°C~+150°C, 0°C~550°C; Stützkundenbezogenheit und -expansion
Temperaturmessungs-Genauigkeit Größer von ±2°C oder von ±2% (@23℃±3℃)
Regionale Temperaturmessung Stützmaximaler, minimaler und Durchschnittswert der Ertrag-regionalen Temperatur
SDK Unterstützung Windows/Linux/ARM; Erzielen Sie Video-Stream-Analyse und Umwandlung von Grau zu Temperatur
Körperliche Eigenschaften
Größe (Millimeter) 17×17×22 (mit 9.1mm Linse)
Gewicht 13g (mit 9.1mm Linse)
Klimaanpassungsfähigkeit
Betriebstemperatur -40°C~+70°C
Lagertemperatur -45°C~+85°C
Feuchtigkeit 5%~95%, kondensationsfrei
Erschütterung 5.35grms, Achse 3
Schock Halb-Sinus Welle, 40g/11ms, 3 Richtung der Achsen-6
Zertifikate ROHS2.0/REACH
Optik
Optionale Linse Fixfocus athermal: 9.1mm



Industrielle Anwendungen


Das iTL612R-Prowärmebildgebungsmodul kann in UAV-Nutzlasten integriert werden und tragbare Geräte, damit auf den Gebieten der vorbestimmten Wartung, der photo-voltaischen Inspektion, des Umweltschutzes, der wissenschaftlichen Forschung, des Luftbildfotografies, der polizeilichen Untersuchung, der Entlastung u. der Rettung weitverbreitet ist, Forest Fire Prevention, städtische Sicherheit etc.
Kundengebundener ungekühlter Wärmebildkamera-Kern 0.7W für UAV-Nutzlasten 0

Globale Sensortechnik


Kundengebundener ungekühlter Wärmebildkamera-Kern 0.7W für UAV-Nutzlasten 1
Kundengebundener ungekühlter Wärmebildkamera-Kern 0.7W für UAV-Nutzlasten 2


FAQ



1. Wie ungekühlte Brennebene tut, Reihe microbolometer Arbeit?

Indem er das Prinzip des leuchtenden thermischen Infraroteffektes verwendet, wandelt der ungekühlte Infrarotdetektor Infrarotstrahlungsenergie in Wärmeenergie mit Infrarotabsorptionsmaterial, damit die Temperatur der empfindlichen materiellen Zunahmen um. Dann ein bestimmter körperlicher Parameter der empfindlichen materiellen Änderungen dementsprechend und Bekehrte in elektrisches Signal oder in sichtbares Lichtsignal durch einen bestimmten Umwandlungsmechanismus entworfen, um die Entdeckung des Gegenstandes zu verwirklichen.



2. Was ist der Vorteil des ungekühlten Infrarotdetektors?

Ungekühlter Infrarotbrennebenedetektor benötigt kein Gerät der integrierter Dewar-kühleres Versammlung (IDCA) und kann bei Zimmertemperatur arbeiten. Er hat die Vorteile des schnellen Anfangs, Leistungsaufnahme der geringen Energie, kleines, leichtes, langes Leben, niedrige Kosten und so weiter. Obgleich die Empfindlichkeit des ungekühlten Infrarotbrennebenedetektors nicht so gut wie ist, ist die von abgekühlten Infrarotdetektoren, nach Jahren der Entwicklung, sein Kostenverlauf offensichtlich besser als der abgekühlte Detektor gewesen, der eine breitere Anwendungsaussicht hat.
