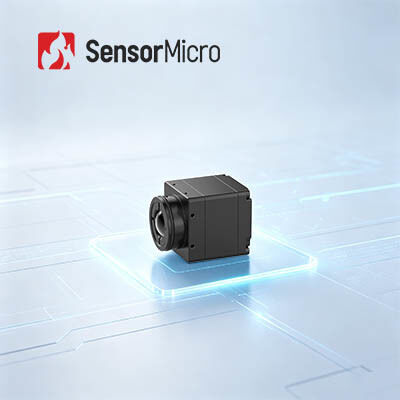

384x288 Auflösung 12μm Pixel Pitch LWIR-Wärmekamera-Modul mit Schließfach-Design für eine einfache Integration

  • 384x288 Resolution 12μm Pixel Pitch LWIR Thermal Camera Module with Shutterless Design for Easy Integration
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iSE412
Min Bestellmenge 1 Stück
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Spektralbereich 8~14μm Auflösung 384x288 / 12μm
Bildrate 50Hz NETD ≤ 30mK
Spektrale Antwort 8μm | 14μm Bildalgorithmus NUC/DRC/DNS/DDE/SFFC
Hervorheben

LWIR-Kamera-Modul 400x300

,

LWIR-Kamera-Modul 60Hz
Hinterlass eine Nachricht
Produkt-Beschreibung
384x288 12μm LWIR-Wärmekamera Modul nicht gekühlt Einfache Integration in das Sicherheitssystem
Produktübersicht

Der iSE412 ist ein unabhängig entwickelter hochleistungsfähiger miniaturisierter Infrarotkamera-Kern mit einer Auflösung von 384×288 und einem 12μm-Pixel-Pitch-Thermodecktor in Keramikverpackung.Unterschiedlich zu herkömmlichen Infrarotmodulen mit Verschluss, wird eine shutterlose Bildgebungsarchitektur verwendet, die regelmäßige Ausrüstungskalibrierungsabläufe eliminiert, die Probleme der Bilddiskontinuität und der Lärmspannung während der Beobachtung grundlegend löst,und verbessert die Kontinuität und Stabilität der Wärmebildgebung.

Das Produkt integriert mehrere Bildverarbeitungsalgorithmen und Funktionsmodule, einschließlich Super-Auflösung, Bild-in-Bild-Anzeige, benutzerdefinierte OSD-Parameter,SchlafenergieverwaltungEs ermöglicht die adaptive Abgleichung mit mehreren optischen Linsen, Erweiterungsmodulen und Micro OLED-Displays und unterstützt verschiedene Videoausgabe-Schnittstellen.

Mit kompakten Gesamtabmessungen und leichtem Design des bloßen Kerns kann sich das Modul an begrenzte Installationsumgebungen und strenge Betriebsbedingungen anpassen.und ist in der industriellen Bildverarbeitung weit verbreitet, Brandschutz, Überwachung der öffentlichen Sicherheit, Aufklärung im Freien und elektronische Wärmebildausrüstung für Verbraucher.

Hauptmerkmale
  • Schießschalterloses Design für eine reibungslose Betrachtung
    • Keine Kalibrierung des Verschlusses während des Betriebs erforderlich, wodurch das in herkömmlichen Verschlusssystemen übliche Stottern des Bildes beseitigt wird
    • Der leise Betrieb sorgt für eine diskrete Nutzung ohne mechanisches Rauschen
  • Kompakt und leicht, flexibel für die Integration
    • Gesamtsystemmaße von nur 25,4 × 25,4 × 22,7 mm, Gewicht des bloßen Kerns ≤ 26±1,5 g
    • Platzeinsparende Strukturgestaltung ermöglicht eine flexible Systemgestaltung und -integration
  • Feature-reiche, nahtlose Integration
    • Unterstützung von Algorithmen mit hoher Auflösung, Bild-in-Bild, anpassbarer OSD, Schlafmodus, Kalibrierung mit einem Klick und Kompatibilität mit verschiedenen Micro OLED-Displays
    • Kompatibel mit mehreren optischen Linsen und Erweiterungskomponenten für einfache Nebenentwicklung und Systemanpassung
Produktspezifikationen
Modell die in Anhang I aufgeführten
Indikatoren für IR-Detektoren
Empfindliches Material VOx
Entschließung 384 × 288
Pixelgröße 12 μm
Spektralreaktion 8 μm bis 14 μm
Typische NETD ≤ 30mK
Bildverarbeitung
Effektive Pixel 384 × 288
Digitale Bildrate 50 Hz
Startzeit 6s
Digitales Video Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind.
Bildalgorithmus NUC/DRC/DNS/DDE/SFFC
ohne Verschluss Unterstützt
Bildanzeige 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß)
Bildrichtung Horizontale/vertikale/diagonale
Digitales Vergrößern 1x/2x/4x/8x
Bildhelligkeit Automatisch/manuell
Bildkontrast Automatisch/manuell
Ausgleichsmodus Handbuch
Elektrotechnik
Standard-Außenschnittstelle
50pin: BP040SB-50-0114-B-R0
Kommunikationsoberfläche TTL-232/USB2.0
Digitale Videooberfläche DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
Erweiterungskomponenten Einheitliche Datenverarbeitungsanlagen für die Bereitstellung von Daten
Elektrische Schnittstelle
Versorgungsspannung 20,7 V bis 5,3 V
Typischer Stromverbrauch 0.8W@50Hz@23±3°C
Mechanische/Objektive
Größe des Kerns ((mm)) 25.4 mal 25.4 mal 22.7 φ36 × 24.3
Gewicht des Kerns (g) 26 ± 1.5 28±1.5
Optische Linsen
Festfokus Athermal: 4,9/9,1/13/19 mm
Festfokus Athermal: 25 mm/35 mm
Komponenten der Verschlüsse Zusätzlich
Vibrationen 5.35g, zufällige Vibrationen, 3-Achse
Wirkung Halb Sinuswelle, 40 g / 11 ms, Aufprallrichtung X-Achse, 3 mal 1500 g@0,4 ms
Schutzniveau IP67 (Vorderobjektiv)
Anpassungsfähigkeit an die Umwelt
Betriebstemperatur -40°C bis +70°C
Speichertemperatur -45°C bis +85°C
Luftfeuchtigkeit 5% bis 95%, nicht kondensierend
Zertifizierung Einheitliche Sicherheitsnormen
Industrieanwendungen

Der thermische Kamera-Kern von iSE412 wird häufig in der industriellen Sicht, Feuerwehr und Rettung, Sicherheitsüberwachung, Außenbeobachtung, Maschinensicht, Consumer Electronics usw. eingesetzt.

Personalisierter Service
  • Produktanpassung:Anpassung von Konfigurationen und Algorithmen an branchenspezifische Anforderungen
  • Technische Unterstützung und Ausbildung vor Ort:Bereitstellung von praktischen Systeminstallationen und Betriebsschulungen für Kernkunden
  • Gemeinsame Innovationen für neue Produkte und Märkte:Zusammenarbeit mit Kunden bei der Entwicklung innovativer Infrarot-Anwendungslösungen
Häufig gestellte Fragen
Was ist Keramikverpackung?

Das Keramikverpackungsprozess ähnelt der Metallverpackung, die eine ausgereifte Infrarotdetektorverpackungstechnologie ist.die Menge und das Gewicht des verpackten Detektors werden stark reduziertBei Keramikverpackungen verfügt der Ableseschaltkreis über eine selbst einstellbare Betriebstemperaturfunktion und benötigt keine TEC-Stabilisierung.
