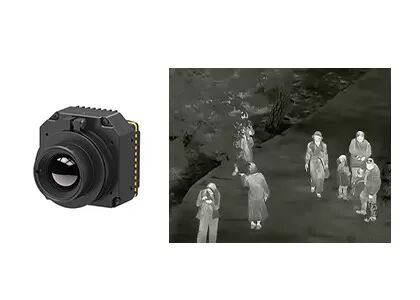

Wärmekamerakern ungekühltes 400x300 17μM With Industrial Thermography Soems LWIR
| Herkunftsort | Wuhan, Provinz Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | STECKER417R |
| Min Bestellmenge | 1 Stück |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 400x300 / 17μm | Bildrate | 25Hz/30Hz/50Hz/60Hz |
|---|---|---|---|
| NETD | <30mK | Spektralbereich | 8~14μm |
| Größe | 44,5 x 44,5 x 33,6 mm | Gewicht | ≤77g |
| Hervorheben | Wärmekamerakern Soems LWIR,Wärmekamerakern 400x300 LWIR |
||
Produkt-Beschreibung
PLUG417R Nichtgekühltes Wärmemodul
400x300 17μM LWIR-Wärmekamera-Modul, nicht mit industrieller Thermographie abgekühlt
Beschreibung des Produkts
PLUG417R thermal camera core uses the 400x300 / 17μm uncooled LWIR infrared detctor with an optional temperature measurement function with measurement range from -20℃~150 ℃ for industrial or body temperature measurementDieses Infrarot-Wärmemodul kann nicht nur den Wert der Temperatur um Sie herum messen, sondern auch die Wärmebilder darstellen.
Dieses kleine Infrarot-Kamera-Modul kann in Infrarot-Wärmebildaufnahmen wie Thermographie, Elektrizitätsprüfung, Gebäudeinspektion usw. weit verbreitet verwendet werden.Es ist für OEM-Kunden von Vorteil für die Sekundärentwicklung und Integration in alle Arten von Wärmebildgeräten und Infrarotthermographikkameras..
Hauptmerkmale
- NETD < 30mk, hohe Empfindlichkeit
- Stabile Leistung
- Einfache Integration
- klare Bildqualität und Details
- Anpassbarer Temperaturbereich
- starke Anpassungsfähigkeit an die Umwelt
Produktspezifikationen
| Modell | Einheitliche Anweisungen |
| Leistung des IR-Detektors | |
| Entschließung | 400 x 300 |
| Pixel Pitch | 17 μm |
| Spektralbereich | 8 bis 14 μm |
| Netto-Datenbank | < 30mk |
| Bildverarbeitung | |
| Bildrate | 25 Hz/30 Hz/50 Hz/60 Hz |
| Startzeit | < 15 s |
| Analogvideo | PAL/NTSC |
| Digitales Video | Einheitliche Datenverarbeitung |
| Erweiterungskomponente | USB/Camerlink |
| Dämpfungsmodus | Linear/Histogramm/gemischt |
| Digitales Vergrößern | 1 ~ 8X kontinuierlicher Zoom, Schrittgröße 1/8 |
| Bildanzeige | Schwarz heiß/Weiß heiß/Pseudokolor |
| Bildrichtung | Horizontale/vertikale/diagonale Umdrehung |
| Bildalgorithmus | NUC/AGC/IDE |
| Elektrische Spezifikation | |
| Standard-Außenschnittstelle | 50pin_HRS-Schnittstelle |
| Kommunikationsmodus | RS232-TTL, 115200 Bps |
| Versorgungsspannung | 4.5 ~ 6V |
| Temperaturmessung | |
| Betriebstemperaturbereich | -10°C bis 50°C |
| Temperaturbereich | -20°C bis 150°C, 100°C bis 550°C |
| Temperaturgenauigkeit | ±2°C oder ±2% (Ermitteln des Höchstwerts) |
| SDK | ARM/Windows/Linux SDK, Vollbildthermographie |
| Körperliche Eigenschaften | |
| Abmessungen (mm) | 44.5x44.5x36.6 |
| Gewicht | ≤ 77 g |
| Anpassung an die Umwelt | |
| Betriebstemperatur | -40 °C ~ +70 °C |
| Speichertemperatur | -45 °C ~ +85 °C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Schwingungen | Zufällige Vibrationen 5,35 Gramm, 3 Achsen |
| Schock | Halb-Sinus-Welle, 40g/11ms, 3 Achsen 6 Richtung |
| Optik | |
| Optionale Linse | Festfokus Athermal: 7,5 mm/13 mm/19 mm/25 mm/35 mm |
Industrieanwendungen
Die PLUG417R-Wärmekamera-Kern ist weit verbreitet in der Elektrizitätsinspektion, Machine Vision, Building HVAC Security & Monitoring, Outdoors, Brandbekämpfung & Rettung, Strafverfolgung & Rettung, ADAS,UAV-Nutzlasten usw..
Unsere Art zu dienen
Vorverkauf
Anforderungsanalyse
Szenariobewertung
Produktauswahl
Individuelle Lösungen
Einsatz
Schnelle Lieferung
Systemintegration und -prüfung
Technische Ausbildung
Anwendungsrichtlinie
Dienstleistungen im Kundendienst
Ferndiagnostik
Garantiedienstleistung
Firmware-Upgrades
Technische Wartung
Häufig gestellte Fragen
1. Klassifizierung der Infrarot-Fokusalflächenarrays
Nach der Kühlmethode kann das Infrarot-Fokusaufgabensystem in gekühlte und nicht gekühlte Wärmebilddetektoren unterteilt werden.Der gekühlte FPA-Infrarotdetektor verwendet derzeit hauptsächlich Dewar-Flasche/Schnellstart-Drosselungskühlschrank und Dewar-Flasche/Stirling-KühlschrankWährend der ungekühlte FPA-Wärme-IR-Detektor bei Raumtemperatur arbeitet, ist er der Kern des ungekühlten Wärmebildsystems.Zu den häufigsten hitzeempfindlichen Materialien gehören Vanadiumoxid (Vox) und amorphes Silizium (a-Si)Vanadiumoxidmaterial ist die Hauptwahl auf dem aktuellen Markt; es hat einen hohen Temperaturwiderstandskoeffizienten und eine hohe Wärmeempfindlichkeit.
