Linearer LWIR-Wärmekamera-Kern ungekühltes 400x300 50Hz
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xEntschließung | 400x300 / 17μm | Bildrate | 25Hz/30Hz/50Hz/60Hz |
---|---|---|---|
Netto | <30mK | Spektralbereich | 8 ~ 14 μm |
Größe | 44,5 x 44,5 x 33,6 mm | Gewicht | ≤77g |
Markieren | Linearer LWIR-Wärmekamera-Kern,Wärmekamera-Kern 50Hz LWIR |

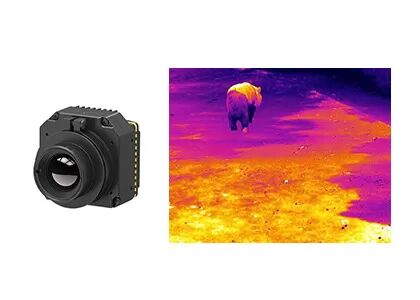

Ungekühlter Wärmebildkamera-Kern LWIR 400x300/17μm mit industrieller Thermographie
PLUG417R-Wärmekamerakern verwendet das ungekühlte LWIR Infrarot-detctor 400x300/17μm mit einer optionalen Temperaturmessungsfunktion mit Messbereich vom ℃ -20℃~150 für industrielle oder Körpertemperaturmessung. Dieses thermische Infrarotmodul kann misst nicht nur den Wert der Temperatur um Sie aber, die Wärmebildgebungszahl auch anzuzeigen. So muss es Ihre beste Wahl sein, zum des Temperaturwechsels zu überwachen.
Dieses kleine Infrarotkameramodul kann in den Infrarotwärmebildgebungsanwendungen wie Thermographie, Strom-Energie-Inspektion, Bauaufsicht etc. weitverbreitet sein. Es ist zu Soem-Kunden für Sekundärentwicklung und Integration in allen Arten thermische Toner und Infrarotwärmebildkameras nützlich.
- NETD<30mk>
- Stabile Leistung
- Einfache Integration
- Klare Bild-Qualität u. Details
- Kundengerechte Temperaturspanne
- Starke Klimaanpassungsfähigkeit
Modell | PLUG417R |
Ir-Detektor-Leistung | |
Entschließung | 400x300 |
Pixel-Neigung | 17μm |
Spektralbereich | 8~14μm |
NETD | <30mk> |
Bildverarbeitung | |
Rahmen-Rate | 25Hz/30Hz/50Hz/60Hz |
Startzeit | <15s> |
Analoges Video | PAL/NTSC |
Digital-Video | RAW/YUV/BT656/LVDS |
Erweiterungs-Komponente | USB/Camerlink |
Verdunkelung des Modus | Linear/Histogramm/gemischt |
Digital-lautes Summen | 1~8X kontinuierliches lautes Summen, Schrittgröße 1/8 |
Bild-Anzeige | Schwarze heiße/weiße heiße/Pseudofarbe |
Bild-Richtung | Horizontal/vertikal/diagonal leichter Schlag |
Bild-Algorithmus | NUC/AGC/IDE |
Elektrische Spezifikation | |
Externe Standardschnittstelle | Schnittstelle 50pin_HOURS |
Kommunikations-Modus | RS232-TTL, 115200bps |
Versorgungs-Spannung | 4.5~6V |
Temperaturmessung | |
Betriebstemperaturbereich | -10°C~50°C |
Temperaturspanne | -20°C~150°C, 100°C~550°C |
Temperatur-Genauigkeit | ±2°C oder ±2% (nehmen Sie den Grenzwert) |
SDK | ARM/Windows/Linux SDK, Thermographie auf dem ganzen Bildschirm |
Körperliche Eigenschaften | |
Maß (Millimeter) | 44.5x44.5x36.6 |
Gewicht | ≤77g |
Klimaanpassung | |
Operations-Temperatur | -40°C | +70°C |
Lagertemperatur | -45°C | +85°C |
Feuchtigkeit | 5%~95%, kondensationsfrei |
Erschütterung | Gelegentliche Erschütterung 5.35grms, Achse 3 |
Schock | Halb-Sinus Welle, 40g/11ms, 3 Richtung der Achsen-6 |
Optik | |
Optionale Linse | Fixfocus athermal: 7.5mm/13mm/19mm/25mm/35mm |
Der PLUG417R-Wärmekamerakern ist in Electric Power-Inspektion, industrielle Bildverarbeitung, errichtende HVAC Sicherheit u. Überwachung, Freien, Feuerbekämpfung u. Rettung, Strafverfolgung u. Rettung, ADAS-, UAV-Nutzlasten etc. weitverbreitet.
1. Was ist DRI-Strecke?
Es ist Durchschnitte des Messens des Abstandes, in dem ein Infrarotdetektor ein Bild des spezifischen Ziels produzieren kann und in Detektionsbereich, Anerkennungsstrecke, Identifizierungsstrecke unterteilt werden kann.
D (Entdeckung): Fähigkeit, einen Gegenstand vom Hintergrund zu unterscheiden
R (Anerkennung): Fähigkeit, den Objekt-Klasse (Tier-, menschlich, Fahrzeug, Boot zu klassifizieren…)
Ich (Identifizierung): Fähigkeit, den Gegenstand ausführlich (ein Mann mit einem Hut, einem Rotwild, einem Jeep…) zu beschreiben
Entsprechend Johnsons Kriterien wenn die Wahrscheinlichkeit des Zieldetails sichtbar in dem DRI-Abstand 50% ist, ist die minimalen Zahlenstrahlpaare des Ziels 1:3: 6 (oder 1:4: 8) und die entsprechende Mindestzahl von Pixeln ist 2:6: 12 (oder 2:8: 16).
Annehmend, dass der Zieldurchmesser H ist, ist die Brennweite f, ist die Pixelgröße d, und die Zeilenzahl Paare ist n, dann der Ansichtabstand L=H×f/(2n×d)
