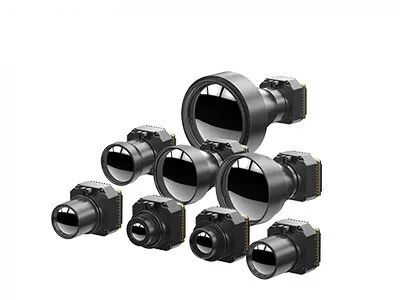

LWIR-Wärmekamera-Kern ungekühltes 400x300 für den Aufbau von HVAC-Sicherheit
| Herkunftsort | Wuhan, Provinz Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | STECKER417R |
| Min Bestellmenge | 1 Stück |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 400x300 / 17μm | Bildrate | 25Hz/30Hz/50Hz/60Hz |
|---|---|---|---|
| NETD | <30mK | Spektralbereich | 8~14μm |
| Größe | 44,5 x 44,5 x 33,6 mm | Gewicht | ≤77g |
| Hervorheben | LWIR-Wärmekamera-Kern 400x300,Wärmekamera-Kern HVAC LWIR |
||
Produkt-Beschreibung
PLUG417R Nichtgekühltes Wärmemodul
400x300 17μM LWIR-Wärmekamera-Modul, nicht mit industrieller Thermographie abgekühlt
Beschreibung des Produkts
PLUG417R thermal camera core uses the 400x300 / 17μm uncooled LWIR infrared detctor with an optional temperature measurement function with measurement range from -20℃~150 ℃ for industrial or body temperature measurementDieses Infrarot-Wärmemodul kann nicht nur den Wert der Temperatur um Sie herum messen, sondern auch die Wärmebilder darstellen.
Dieses kleine Infrarot-Kamera-Modul kann in Infrarot-Wärmebildaufnahmen wie Thermographie, Elektrizitätsprüfung, Gebäudeinspektion usw. weit verbreitet verwendet werden.Es ist für OEM-Kunden von Vorteil für die Sekundärentwicklung und Integration in alle Arten von Wärmebildgeräten und Infrarotthermographikkameras..
Hauptmerkmale
- NETD < 30mk, hohe Empfindlichkeit
- Stabile Leistung
- Einfache Integration
- klare Bildqualität und Details
- Anpassbarer Temperaturbereich
- starke Anpassungsfähigkeit an die Umwelt
Produktspezifikationen
| Modell | Einheitliche Anweisungen |
| Leistung des IR-Detektors | |
| Entschließung | 400 x 300 |
| Pixel Pitch | 17 μm |
| Spektralbereich | 8 bis 14 μm |
| Netto-Datenbank | < 30mk |
| Bildverarbeitung | |
| Bildrate | 25 Hz/30 Hz/50 Hz/60 Hz |
| Startzeit | < 15 s |
| Analogvideo | PAL/NTSC |
| Digitales Video | Einheitliche Datenverarbeitung |
| Erweiterungskomponente | USB/Camerlink |
| Dämpfungsmodus | Linear/Histogramm/gemischt |
| Digitales Vergrößern | 1 ~ 8X kontinuierlicher Zoom, Schrittgröße 1/8 |
| Bildanzeige | Schwarz heiß/Weiß heiß/Pseudokolor |
| Bildrichtung | Horizontale/vertikale/diagonale Umdrehung |
| Bildalgorithmus | NUC/AGC/IDE |
| Elektrische Spezifikation | |
| Standard-Außenschnittstelle | 50pin_HRS-Schnittstelle |
| Kommunikationsmodus | RS232-TTL, 115200 Bps |
| Versorgungsspannung | 4.5 ~ 6V |
| Temperaturmessung | |
| Betriebstemperaturbereich | -10°C bis 50°C |
| Temperaturbereich | -20°C bis 150°C, 100°C bis 550°C |
| Temperaturgenauigkeit | ±2°C oder ±2% (Ermitteln des Höchstwerts) |
| SDK | ARM/Windows/Linux SDK, Vollbildthermographie |
| Körperliche Eigenschaften | |
| Abmessungen (mm) | 44.5x44.5x36.6 |
| Gewicht | ≤ 77 g |
| Anpassung an die Umwelt | |
| Betriebstemperatur | -40 °C ~ +70 °C |
| Speichertemperatur | -45 °C ~ +85 °C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Schwingungen | Zufällige Vibrationen 5,35 Gramm, 3 Achsen |
| Schock | Halb-Sinus-Welle, 40g/11ms, 3 Achsen 6 Richtung |
| Optik | |
| Optionale Linse | Festfokus Athermal: 7,5 mm/13 mm/19 mm/25 mm/35 mm |
Industrieanwendungen
Die PLUG417R-Wärmekamera-Kern ist weit verbreitet in der Elektrizitätsinspektion, Machine Vision, Building HVAC Security & Monitoring, Outdoors, Brandbekämpfung & Rettung, Strafverfolgung & Rettung, ADAS,UAV-Nutzlasten usw..
Personalisierter Service
Produktanpassung: Anpassung von Konfigurationen und Algorithmen an branchenspezifische Anforderungen
Technische Unterstützung und Ausbildung vor Ort: Bereitstellung von praktischen Systeminstallationen und Betriebsschulungen für Kernkunden
Gemeinsame Innovationen für neue Produkte und Märkte: Zusammenarbeit mit Kunden zur gemeinsamen Entwicklung innovativer Infrarot-Anwendungslösungen
Häufig gestellte Fragen
1. Arbeitsprinzip der Infrarot-Fokalflächenanordnung
Auf dem Brennflächen-Array-Detektor befindet sich eine Reihe von lichtempfindlichen Elementen.Von der Unendlichkeit ausgestrahlte Infrarotstrahlen werden auf diese lichtempfindlichen Elemente der Brennflächen-Anordnung durch ein optisches System abgebildetDer Detektor wandelt das Lichtsignal in ein elektrisches Signal um und führt eine integrierte Verstärkung, Probenahme, Ausgangspufferung und Multiplexung durch.und schließlich an das Überwachungssystem gesendet wird, um ein Bild zu bilden.
