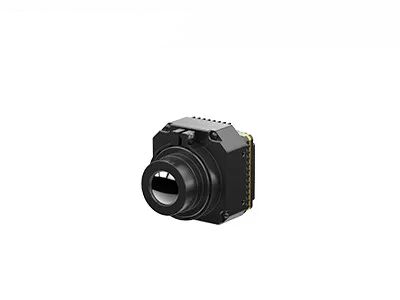

Hoher Wärmekamera-Kern ungekühltes NETD 30mk 8~14μm der Empfindlichkeits-LWIR
| Herkunftsort | Wuhan, Provinz Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | STECKER417R |
| Min Bestellmenge | 1 Stück |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 400x300 / 17μm | Bildrate | 25Hz/30Hz/50Hz/60Hz |
|---|---|---|---|
| NETD | <30mK | Spektralbereich | 8~14μm |
| Größe | 44,5 x 44,5 x 33,6 mm | Gewicht | ≤77g |
| Hervorheben | Wärmekamera-Kern NETD 30mk,ungekühlter Kern der Wärmekamera-14um |
||
Produkt-Beschreibung
PLUG417R Nichtgekühltes Wärmemodul
LWIR 400x300 / 17μm nicht gekühlte Wärmebildkamera mit industrieller Thermographie
Beschreibung des Produkts
PLUG417R thermal camera core uses the 400x300 / 17μm uncooled LWIR infrared detctor with an optional temperature measurement function with measurement range from -20℃~150 ℃ for industrial or body temperature measurementDieses Infrarot-Wärmemodul kann nicht nur den Wert der Temperatur um Sie herum messen, sondern auch die Wärmebilder darstellen.
Dieses kleine Infrarot-Kamera-Modul kann in Infrarot-Wärmebildaufnahmen wie Thermographie, Elektrizitätsprüfung, Gebäudeinspektion usw. weit verbreitet verwendet werden.Es ist für OEM-Kunden von Vorteil für die Sekundärentwicklung und Integration in alle Arten von Wärmebildgeräten und Infrarotthermographikkameras..
Hauptmerkmale
- NETD < 30mk, hohe Empfindlichkeit
- Stabile Leistung
- Einfache Integration
- klare Bildqualität und Details
- Anpassbarer Temperaturbereich
- starke Anpassungsfähigkeit an die Umwelt
Produktspezifikationen
| Modell | Einheitliche Anweisungen |
| Leistung des IR-Detektors | |
| Entschließung | 400 x 300 |
| Pixel Pitch | 17 μm |
| Spektralbereich | 8 bis 14 μm |
| Netto-Datenbank | < 30mk |
| Bildverarbeitung | |
| Bildrate | 25 Hz/30 Hz/50 Hz/60 Hz |
| Startzeit | < 15 s |
| Analogvideo | PAL/NTSC |
| Digitales Video | Einheitliche Datenverarbeitung |
| Erweiterungskomponente | USB/Camerlink |
| Dämpfungsmodus | Linear/Histogramm/gemischt |
| Digitales Vergrößern | 1 ~ 8X kontinuierlicher Zoom, Schrittgröße 1/8 |
| Bildanzeige | Schwarz heiß/Weiß heiß/Pseudokolor |
| Bildrichtung | Horizontale/vertikale/diagonale Umdrehung |
| Bildalgorithmus | NUC/AGC/IDE |
| Elektrische Spezifikation | |
| Standard-Außenschnittstelle | 50pin_HRS-Schnittstelle |
| Kommunikationsmodus | RS232-TTL, 115200 Bps |
| Versorgungsspannung | 4.5 ~ 6V |
| Temperaturmessung | |
| Betriebstemperaturbereich | -10°C bis 50°C |
| Temperaturbereich | -20°C bis 150°C, 100°C bis 550°C |
| Temperaturgenauigkeit | ±2°C oder ±2% (Ermitteln des Höchstwerts) |
| SDK | ARM/Windows/Linux SDK, Vollbildthermographie |
| Körperliche Eigenschaften | |
| Abmessungen (mm) | 44.5x44.5x36.6 |
| Gewicht | ≤ 77 g |
| Anpassung an die Umwelt | |
| Betriebstemperatur | -40 °C ~ +70 °C |
| Speichertemperatur | -45 °C ~ +85 °C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Schwingungen | Zufällige Vibrationen 5,35 Gramm, 3 Achsen |
| Schock | Halb-Sinus-Welle, 40g/11ms, 3 Achsen 6 Richtung |
| Optik | |
| Optionale Linse | Festfokus Athermal: 7,5 mm/13 mm/19 mm/25 mm/35 mm |
Industrieanwendungen
Die PLUG417R-Wärmekamera-Kern ist weit verbreitet in der Elektrizitätsinspektion, Machine Vision, Building HVAC Security & Monitoring, Outdoors, Brandbekämpfung & Rettung, Strafverfolgung & Rettung, ADAS,UAV-Nutzlasten usw..
Vielfältiges Produktportfolio
Eine breite Palette von Produktformaten, einschließlich Infrarotdetektoren, Kamerakernen und Modulen, um verschiedene Integrationsanforderungen zu erfüllen.
Vielfältige Produkte
Mehrfache Auflösungen, Pixelgrößen, Wellenbänder und Kombinationen von Objektivoptionen bieten eine größere Flexibilität für verschiedene Anwendungen.
Außergewöhnliche Leistung
Klare Bildgebung, kompakte Größe, geringer Stromverbrauch, hohe Empfindlichkeit und hohe Zuverlässigkeit - für eine breite Palette von Umweltproblemen konzipiert.
Einfache Integration
Mehrere Schnittstellenoptionen machen die Integration einfach und ermöglichen eine schnelle Entwicklung in mehreren Anwendungsfeldern.
Häufig gestellte Fragen
1Über den Wärmedetektor.
The working principle of thermal detectors is to take advantages of the thermal effect to heat the detection element and cause heat transformation of some physical properties so that the IR radiation energy can be detected.
Der Wärmedetektor arbeitet bei Raumtemperatur, wobei bei seinem Betrieb Temperaturänderungen auftreten, die im Vergleich zu Photondetektoren eine langsame Reaktion und eine relativ geringe Empfindlichkeit haben können.
Es gibt hauptsächlich 4 Arten des Infrarot-Wärmedetektors: Thermoelement/Thermopile, Pyroelektrischer Detektor, Thermistor/Bolometer, Mikrobolometer
2Wie funktioniert Infrarot-Wärmebildgebung?
Das Infrarot-Wärmebildsystem ist eine passive berührungslose Erkennung und Identifizierung der Infrarot-Technologie.Es konzentriert die Infrarotstrahlung der Szene auf die Brennfläche Array Infrarotdetektor durch Infrarot-optisches System, das durch Infrarotstrahlung passieren kannDer Wärmedetektor wandelt das Strahlungssignal unterschiedlicher Intensität in ein entsprechendes elektrisches Signal um und erzeugt dann durch Verstärkung und Videoverarbeitungbildet das Infrarotbild, das mit bloßem Auge beobachtet werden kann.
