400 x 300 17 μm LWIR-Wärmebildkameramodul ungekühlt mit industrieller Thermografie
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Auflösung | 400x300 / 17μm | Bildrate | 25Hz/30Hz/50Hz/60Hz |
|---|---|---|---|
| Netto | ＜30mK | Spektralbereich | 8 ~ 14 μm |
| Größe | 44,5 x 44,5 x 33,6 mm | Gewicht | ≤77g |
Produkt-Beschreibung

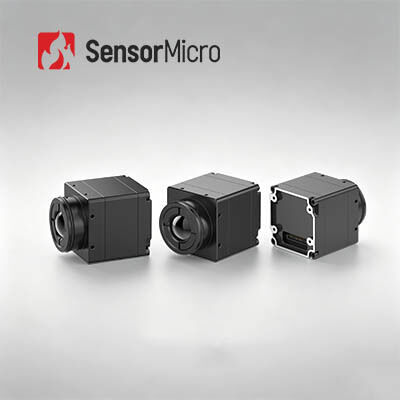

PLUG417R Ungekühltes Wärmemodul
LWIR 400x300 / 17μm ungekühlter Wärmebildkamerakern mit industrieller Thermografie
Produktbeschreibung
Der Kern der Wärmebildkamera PLUG417R verwendet den ungekühlten LWIR-Infrarotdetektor 400 x 300 / 17 μm mit einer optionalen Temperaturmessfunktion mit einem Messbereich von -20 ℃ ~ 150 ℃ für die industrielle oder Körpertemperaturmessung.Dieses Infrarot-Wärmemodul kann nicht nur den Temperaturwert um Sie herum messen, sondern auch die Wärmebildzahl anzeigen.Daher muss es Ihre beste Wahl sein, die Temperaturänderung zu überwachen.
Dieses kleine Infrarotkameramodul kann in Infrarot-Wärmebildanwendungen wie Thermografie, Elektrizitätsprüfung, Gebäudeinspektion usw. weit verbreitet eingesetzt werden. Es ist für OEM-Kunden von Vorteil für die Sekundärentwicklung und Integration in alle Arten von Wärmebildkameras und Infrarot-Thermografiekameras.
Haupteigenschaften
- NETD<30mk, Hohe Empfindlichkeit
- Stabile Leistung
- Einfache Integration
- Klare Bildqualität und Details
- Anpassbarer Temperaturbereich
- Starke Anpassungsfähigkeit an die Umwelt
Produktspezifikationen
| Modell | STECKER417R |
| Leistung des IR-Detektors | |
| Auflösung | 400 x 300 |
| Pixelabstand | 17 μm |
| Spektralbereich | 8 ~ 14 μm |
| Netto | <30mk |
| Bildverarbeitung | |
| Bildrate | 25Hz/30Hz/50Hz/60Hz |
| Startzeit | <15s |
| Analoges Video | PAL/NTSC |
| Digitales Video | RAW/YUV/BT656/LVDS |
| Erweiterungskomponente | USB/Camerlink |
| Dimmmodus | Linear/Histogramm/Gemischt |
| Digitaler Zoom | Kontinuierlicher 1~8-facher Zoom, Schrittweite 1/8 |
| Bildschirm | Schwarz heiß/Weiß heiß/Pseudofarbe |
| Bildrichtung | Horizontal/vertikal/diagonal spiegeln |
| Bildalgorithmus | NUC/AGC/IDE |
| Elektrische Spezifikation | |
| Externe Standardschnittstelle | 50pin_HRS-Schnittstelle |
| Kommunikationsmodus | RS232-TTL, 115200 bps |
| Versorgungsspannung | 4,5 ~ 6 V |
| Temperatur messung | |
| Betriebstemperaturbereich | -10°C~50°C |
| Temperaturbereich | -20°C~150°C, 100°C~550°C |
| Temperaturgenauigkeit | ±2°C oder ±2% (Maximalwert nehmen) |
| SDK | ARM/Windows/Linux SDK, Vollbild-Thermografie |
| Physikalische Eigenschaften | |
| Abmessung (mm) | 44,5 x 44,5 x 36,6 |
| Gewicht | ≤77g |
| Umweltanpassung | |
| Betriebs-Temperatur | -40 °C ~ +70 °C |
| Lagertemperatur | -45 °C ~ +85 °C |
| Feuchtigkeit | 5 % ~ 95 %, nicht kondensierend |
| Vibration | Zufällige Vibration 5,35 g, 3 Achsen |
| Schock | Halbsinuswelle, 40 g/11 ms, 3 Achsen, 6 Richtungen |
| Optik | |
| Optionales Objektiv | Athermal mit festem Fokus: 7,5 mm/13 mm/19 mm/25 mm/35 mm |
Industrielle Anwendungen
Der PLUG417R-Wärmebildkamerakern wird häufig in den Bereichen Stromversorgungsinspektion, maschinelles Sehen, HLK-Sicherheit und -Überwachung von Gebäuden, Außenbereich, Brandbekämpfung und Rettung, Strafverfolgung und Rettung, ADAS, UAV-Nutzlasten usw. eingesetzt.
Lob von Kunden
Häufig gestellte Fragen
1. Warum müssen IR-Detektoren gekühlt werden?
Basierend auf der Betriebstemperatur und dem Kühlbedarf kann der Infrarotdetektor in gekühlt und ungekühlt unterteilt werden.Ungekühlte Wärmebildsensoren arbeiten bei Raumtemperatur, die eine langsame Reaktion und eine relativ geringe Empfindlichkeit aufweisen.Während der gekühlte Infrarotdetektor bei kryogenen Temperaturen arbeitet.Der Grund dafür ist, dass der gekühlte Infrarotdetektor im Wesentlichen ein Photonendetektor ist und bei niedrigen Temperaturen gekühlt werden muss, um seine beste Leistung zu erzielen.
2. Über die Verpackungstechnologie von ungekühlten FPA-Infrarotdetektoren
Auf dem Infrarotmarkt gibt es derzeit drei Hauptverpackungstechnologien: Metallverpackung, Keramikverpackung und Wafer-Level-Verpackung.Entsprechend ihrer unterschiedlichen Vorteile können sie in verschiedenen Branchen eingesetzt werden.
