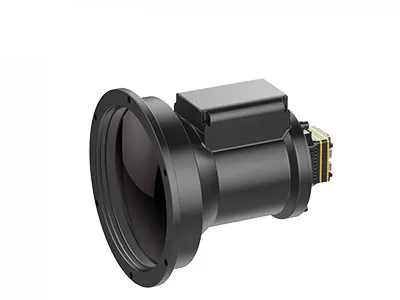

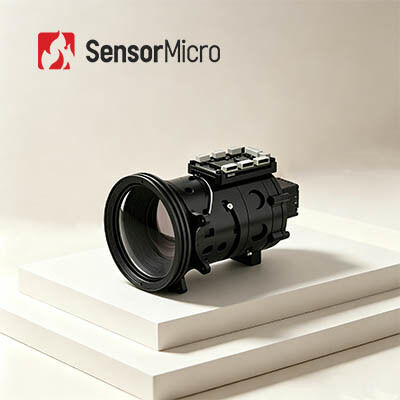

Ungekühltes Wärmebildkameramodul mit einer Auflösung von 640 x 512 und einem Pixelabstand von 12 μm für die Tierbeobachtung
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | iSE612 |
| Min Bestellmenge | 1 Stück |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Empfindliches Material | VOx | Auflösung | 640x512 / 12μm |
|---|---|---|---|
| Kameraobjektiv | Mehrere verfügbar | NETD | ≤20mK |
| Spektralbereich | 8~14μm LW | Bildalgorithmus | NUC/DRC/DNS/DDE/SFFC |
| Hervorheben | Ungekühltes Kamera-Modul 640x512,Wärmebildkamera-Modul 17um |
||
Produkt-Beschreibung
nicht gekühlte Wärmebildkameramodule 640x512 12μm für Tierbeobachtung
Produktübersicht
Der Infrarotkamera-Kern des iSE612 ist für die industrielle Sicht, Feuerwehr und Rettung, Sicherheitsüberwachung und Außenbeobachtung konzipiert.Mit einem selbst entwickelten ApexCore-Wärmedetektor mit shutterloser StrukturDieses Modul unterstützt verschiedene Funktionen und verschiedene Objektive und lässt sich leicht in Bildverarbeitungs- und Verbraucherelektronikprodukte integrieren.
Wesentliche Merkmale
- Glatt, stabil und kostengünstig:Während des Betriebs ist keine Verschlusskalibrierung erforderlich, wodurch das Stottern des Bildes, das in traditionellen Verschlusssystemen üblich ist, beseitigt wird.Adoptiert einen kostengünstigen Keramikverpackungsdetektor mit NETD≤20mK.
- Kompakt und leicht, flexibel für die Integration:Abmessungen von nur 25,4 × 25,4 × 22,7 mm, Gewicht des Kerns ≤ 26±1,5 g. Platzeinsparende Struktur ermöglicht ein flexibles Systemlayout und -integration.
- Rich Features für nahtlose Integration:Unterstützt Super-Auflösung Algorithmen, Bild-in-Bild, anpassbare OSD, Schlafmodus, One-Click-Kalibrierung und Kompatibilität mit verschiedenen Micro OLED-Displays.Kompatibel mit mehreren optischen Linsen und Erweiterungskomponenten für einfache Sekundärentwicklung und Systemanpassung.
Technische Spezifikation
| Modell | ISE612 | |
| Indikatoren für IR-Detektoren | ||
| Empfindliches Material | VOx | |
| Entschließung | 640 × 512 | |
| Pixelgröße | 12 μm | |
| Spektralreaktion | 8 μm bis 14 μm | |
| Typische NETD | ≤ 20mK | |
| Bildverarbeitung | ||
| Digitale Bildrate | 50 Hz | |
| Startzeit | 6s | |
| Digitales Video | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind. | |
| Bildalgorithmus | NUC/DRC/DNS/DDE/SFFC | |
| ohne Verschluss | Unterstützt | |
| Bildanzeige | 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß) | |
| Bildrichtung | Horizontale/vertikale/diagonale | |
| Digitales Vergrößern | 1x/2x/4x/8x | |
| Elektrotechnik | ||
| Standard-Außenschnittstelle | 50-Pin:Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Zulassungsdauer ist die Zulassungsdauer zu überprüfen. | |
| Kommunikationsoberfläche | TTL-232/USB2.0 | |
| Digitale Videooberfläche | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| Erweiterungskomponenten | Einheitliche Datenverarbeitungsanlagen für die Bereitstellung von Daten | |
| Elektrische Schnittstelle | ||
| Versorgungsspannung | 20,7 V bis 5,3 V | |
| Typischer Stromverbrauch | 0.8W@50Hz@23±3°C | |
| Mechanische/Objektive | ||
| Größe des Kerns ((mm)) | 25.4 × 25.4 × 22.7 mm | φ36×24,3 mm |
| Gewicht des Kerns (g) | 26 ± 1.5 | 28±1.5 |
| Optische Linsen | Festfokus Athermal: 4,8 mm/9,1 mm/13 mm/19 mm | Festfokus Athermal: 25mm/35mm/50mm/70mm/100mm Handfokus: 25 mm/35 mm/50 mm Motorisierte Linse: 75 mm/100 mm/150 mm Kontinuierlicher Zoom: 15~75mm/20~100mm/28~90mm/30~150mm/30~180mm/25~225mm |
| Wirkung | Halb Sinuswelle, 40 g / 11 ms, Aufprallrichtung X-Achse, 3 mal | 1500 g@0,4 ms |
| Vibrationen | 5.35g, zufällige Vibrationen, 3-Achse | |
| Komponenten der Verschlüsse | Zusätzlich | |
| Anpassungsfähigkeit an die Umwelt | ||
| Betriebstemperatur | -40°C bis +70°C | |
| Speichertemperatur | -45°C bis +85°C | |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend | |
| Zertifizierung | Einheitliche Sicherheitsnormen | |
Industrieanwendungen
Das thermische Kamera-Modul iSE612 wird häufig in der industriellen Sicht, Feuerwehr und Rettung, Sicherheitsüberwachung, Außenbeobachtung, Maschinensicht, Consumer Electronics und mehr eingesetzt.
Ihr vertrauenswürdiger Partner im Bereich Infrarot-Sensing
- Umfassende technische Expertise:Langjährige Erfahrung in Forschung, Entwicklung und Anwendung von Infrarot-Sensor-Technologie mit starken Fähigkeiten in Chip-Design, Waferfertigung, Verpackung und Test,und Systemintegration.
- Fokussiert auf Innovation und praktische Umsetzung:Wir sind bestrebt, technologische Durchbrüche in der Wärmebildaufnahme voranzutreiben, indem wir ständig die Grenzen in NETD, SWaP und Betriebstemperatur überschreiten.
- Diversifiziertes Produktportfolio:Eine umfassende Palette von Infrarot-Erkennungskomponenten, sowohl gekühlt als auch nicht gekühlt, bietet maßgeschneiderte Lösungen für verschiedene Branchen.
- Strenge Validierung der Zuverlässigkeit:Robustes Qualitätsmanagementsystem mit mehreren Prüfverfahren während der gesamten Produktion, um langfristige Stabilität und Zuverlässigkeit sicherzustellen.
- Professionelle technische Unterstützung:Das Engineering-Team arbeitet eng mit den Forschungs- und Entwicklungsteams und Produktteams der Kunden zusammen, um die Systemintegration zu beschleunigen und die Markteinführungszeit zu verkürzen.
Häufig gestellte Fragen
Warum müssen IR-Detektoren abgekühlt werden?
Innerhalb der ersten drei Jahre hat sich die Zahl der Infrarotdetektoren in den Vereinigten Staaten (siehe Tabelle 3.2) erhöht, und die Zahl der Infrarotdetektoren in den Vereinigten Staaten (siehe Tabelle 4.2).eine langsamere Reaktion und eine relativ geringe EmpfindlichkeitKühlte Infrarotdetektoren arbeiten bei kryogenen Temperaturen und sind im Wesentlichen Photondetektoren, die gekühlt werden müssen, um ihre beste Leistung zu erzielen.
Was sind die Vorteile der thermischen Bildgebung?
Medizinische Untersuchungen sind der erste Schritt in der medizinischen Diagnose, und viele aktuelle Tests zur Bewertung der Gesundheit von Organen sind invasiv und unbequem.Wärmebilder und medizinische Untersuchungen lösen dieses Problem wirksamMit Hilfe der Thermalimaging-Technologie können Ärzte 100% sichere, strahlungsfreie, nicht-invasive, kontaktlose Ganzkörperuntersuchungen durchführen, um weitere unnötige Testverfahren zu vermeiden.Die Verteilung der Wärme in verschiedenen Teilen des menschlichen Körpers kann schnell nachgewiesen werden, um körperliche Anomalien frühzeitig zu erkennen und zu diagnostizieren, wodurch eine weitere Behandlung einfacher und effektiver wird.
