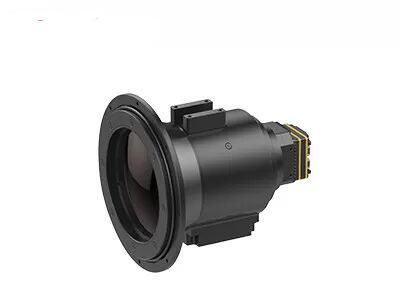

Ungekühlte Entschließung des Wärmekamera-Kern-640x512 für Tierbeobachtung im Freien
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xEntschließung | 640 x 512 / 17 μm | Kameraobjektiv | Mehrfach verfügbar |
---|---|---|---|
Gewicht | <90g | Netto | <30mK |
Spektralbereich | 8~14μm LW | Größe | 44,5 x 44,5 x 33,6 mm |
Markieren | Wärmekamera-Kern der Entschließungs-640x512,Wärmekamera-Kern im Freien 640x512 |
640x512 / 17μm ungekühltes Wärmebildkamera-Modul für Freien, Tierbeobachtung
PLUG617 ist eins des Wärmekamera-Sensor-Moduls der STECKER-Reihe ungekühlten, das durch globale Sensortechnik (GST) entwickelt wird.
Bestandener ungekühlter Wärmekamera-Sensor 640x512/17µm, volle Reihe optische Komponenten, Signalaufbereitungsstromkreis und einzigartiger Bildverarbeitungsalgorithmus, das Kameramodul PLUG617 LWIR liefert klares Bild und überlegene Leistung.
STECKER-Reihenungekühlte Infrarotmodule werden besonders für verschiedene personifizierte Beobachtungsanforderungen entwickelt, die verschiedene industrielle Standardschnittstellen und Infrarotlinsenwahlen liefern, um spezifische Integrationsbedingungen zu erfüllen. Einige Berufswärmebildgebungslösungen sind an vielen Anwendungen angewendet worden.
- NETD<30mk>
- Stabile Leistung
- Einfache Integration u. Steckverbindung
- Klare Bild-Qualität u. Details
- Starke Klimaanpassungsfähigkeit
Modell | PLUG617 |
Ir-Detektor-Leistung | |
Entschließung | 640x512 |
Pixel-Neigung | 17μm |
Spektralbereich | 8~14μm |
NETD | <30mk |
Bildverarbeitung | |
Rahmen-Rate | 9Hz/25Hz/30Hz/50Hz/60Hz |
Startzeit | <10s> |
Analoges Video | PAL/NTSC |
Digital-Video | RAW/YUV/BT656/LVDS |
Erweiterungs-Komponente | USB/Camerlink |
Verdunkelung des Modus | Linear/Histogramm/gemischt |
Digital-lautes Summen | 1~8X kontinuierliches lautes Summen, Schrittgröße 1/8 |
Bild-Anzeige | Schwarze heiße/weiße heiße/Pseudofarbe |
Bild-Richtung | Horizontal/vertikal/diagonal leichter Schlag |
Bild-Algorithmus | NUC/AGC/IDE |
Elektrische Spezifikation | |
Externe Standardschnittstelle | Schnittstelle 50pin_HOURS |
Kommunikations-Modus | RS232-TTL, 115200bps |
Versorgungs-Spannung | 4~6V |
Typische Leistungsaufnahme | <1> |
Körperliche Eigenschaften | |
Maß (Millimeter) | 44.5x44.5x36.6 |
Gewicht | <90g> |
Klimaanpassung | |
Operations-Temperatur | -40°C | +70°C |
Lagertemperatur | -45°C | +85°C |
Feuchtigkeit | 5%~95%, kondensationsfrei |
Erschütterung | Gelegentliche Erschütterung 5.35grms, Achse 3 |
Schock | Halb-Sinus Welle, 40g/11ms, 3 Richtung der Achsen-6 |
Optik | |
Optionale Linse | Fixfocus athermal: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Motorisierte Linse: 75mm/100mm/150mm Ununterbrochenes optisches lautes Summen: 30-150mm |
Das Modul des thermischen Toners PLUG617 ist in der Sicherheit und Überwachung, Freien, Strafverfolgungs-Rettung, Feuerbekämpfung und Rettung, ADAS-, UAV-Nutzlasten etc. weitverbreitet.
1. Über thermischen Detektor
Das Arbeitsprinzip von thermischen Detektoren ist, Nutzen aus dem thermischen Effekt zu ziehen, um die Entdeckungselement- und Ursachenhitzeumwandlung einiger physikalischer Eigenschaften zu erhitzen, damit die Energie der infraroten Strahlung ermittelt werden kann.
Thermischer Detektor arbeitet bei Zimmertemperatur. Während seiner Operation gibt es Temperaturwechsel, die möglicherweise haben langsame Antwort und verhältnismäßig niedrige eine Empfindlichkeit, die mit Photondetektoren verglichen wird.
Es gibt hauptsächlich 4 Arten thermische Infrarotdetektor: Thermoelement/Thermosäule, Pyroelectric-Detektor, Thermistor/Bolometer, Microbolometer
2. Wie Infrarotwärmebildgebung tut, Arbeit?
Infrarotwärmebildgebungssystem ist eine passive berührungsfreie Entdeckung und eine Identifizierung der Infrarottechnologie. Es richtet die Infrarotstrahlung der Szene auf den Brennebenereiheninfrarotdetektor durch das optische Infrarotsystem, das durch Infrarotstrahlung überschreiten kann. Der thermische Detektor wandelt das Strahlungssignal der unterschiedlichen Intensität in das entsprechende elektrische Signal und dann durch die Verstärkung und Video um, die, Formen das Infrarotbild verarbeiten, das durch die bloßen Augen beobachtet werden kann.
