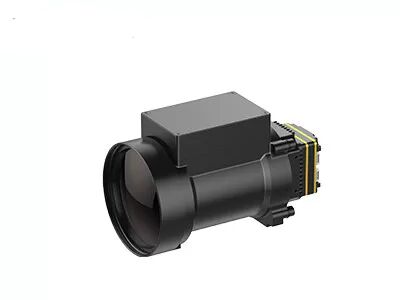

1280x1024 12μm nicht gekühltes Wärmebildkameramodul mit schließfreiem Betrieb für die Brandbekämpfung

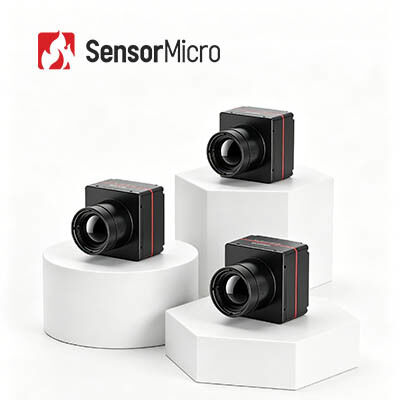

  • 1280x1024 12μm Uncooled Thermal Imaging Camera Module with Shutterless Operation for Firefighting
Herkunftsort Wuhan, Provinz Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iSE1212
Min Bestellmenge 1 Stück
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 1280x1024 / 12μm Kameraobjektiv Mehrere verfügbar
Digitaler Zoom 1X/2X/4X/8X NETD ≤ 30mK
Spektralbereich 8~14μm LW Digitale Bildrate 25Hz/30Hz/50Hz
Hervorheben

Feuerbekämpfendes Wärmebildkamera-Modul

,

ungekühltes Kamera-Modul 14um LW
Hinterlass eine Nachricht
Produkt-Beschreibung
Ungekühltes Wärmebildkameramodul mit 1280 x 1024/12 μm LW für die Brandbekämpfung
Produktübersicht

Das iSE1212 ist ein fortschrittliches ungekühltes Wärmebildkameramodul aus der iSE-Serie von SensorMicro, das speziell für Brandbekämpfungs- und Rettungseinsätze entwickelt wurde. Mit einer Auflösung von 1280 x 1024 und einer Pixelgröße von 12 μm bietet dieses Langwellen-Infrarotkameramodul außergewöhnliche Bildklarheit und Leistung.

Hauptmerkmale
  • Hochauflösende Bildgebung:Megapixel-Wärmebildaufnahme mit reibungsloser, verzögerungsfreier Leistung, größerem Sichtfeld und verbesserter Detailerkennung
  • Verschlussloser Betrieb:Während des Gebrauchs ist keine Verschlusskalibrierung erforderlich, wodurch Bildstottern vermieden und ein geräuschloser Betrieb ermöglicht wird
  • Erweiterte Integration:Unterstützt hochauflösende Algorithmen, Bild-in-Bild, anpassbares OSD, Schlafmodus und Kompatibilität mit verschiedenen Micro-OLED-Displays
  • Flexible Konfiguration:Kompatibel mit einer Vielzahl optischer Linsen und erweiterter Komponenten für eine einfache Sekundärentwicklung
Technische Spezifikationen
Modell iSE1212
IR-Detektor-Anzeigen
Empfindliches Material VOx
Auflösung 1280×1024
Pixelgröße 12μm
Spektrale Reaktion 8μm ~ 14μm
Typisches NETD ≤30 mK
Bildverarbeitung
Effektive Pixel 1280×1024
Digitale Bildrate 25Hz/30Hz/50Hz
Startzeit 7s
Digitales Video YUV420/YUV422/RGB888/RAW
Bildalgorithmus NUC/DRC/DNS/DDE/SFFC
Ohne Verschluss Unterstützt
Bildanzeige 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
Bildrichtung Horizontal/Vertikal/Diagonal
Digitaler Zoom 1x/2x/4x/8x
Bildhelligkeit Automatisch/manuell
Bildkontrast Automatisch/manuell
Kompensationsmodus Handbuch
Absehen Unterstützt
Systemfunktion
Schlafmodus Unterstützt
Menüeinstellung Anpassbar
Menüsprache Chinesisch / Englisch
Offset-Kalibrierung Unterstützt
Tastaturen ≥4 (Tastenfunktionen anpassbar)
OLED-Fahren Unterstützt I2C, 16-Bit/24-Bit-Parallelport, Datavalid und andere Laufwerksbildschirmsignale
Direktantrieb Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A
Unterstützt MIPI-Anzeigesignale und kann den IBOE VX039FHP-NH4-Bildschirm direkt ansteuern.
PC-Software
Computersoftware Modulsteuerung und Videoanzeige
Elektrisch
Standardmäßige externe Schnittstelle
50-polig: BP040SB-50-0114-B-R0
Kommunikationsschnittstelle TTL-232/USB
Digitale Videoschnittstelle DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE
Erweiterungskomponenten USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Elektrische Schnittstelle
Versorgungsspannung 2,7 V ~ 5,3 V
Typischer Stromverbrauch 1,2 W bei 25 Hz bei 23 ± 3 °C
Mechanisch/Objektiv
Blanke Kerngröße (mm) 38×39×28 68×69×30,2
Gewicht des bloßen Kerns (g) 65±3 88,5 ± 3
Optische Linse Fester Fokus athermisch: 14 mm/19 mm/25 mm/35 mm Fester Fokus athermisch: 50 mm/100 mm
Motorisiertes Objektiv: 75 mm/100 mm/150 mm
Kontinuierlicher Zoom: 15 ~ 100 mm / 25 ~ 75 mm / 28 ~ 90 mm / 30 ~ 180 mm / 25 ~ 225 mm / 30 ~ 300 mm
Verschlusskomponenten Optional
Schutzstufe IP67 (Frontlinse)
Umweltanpassungsfähigkeit
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Luftfeuchtigkeit 5 % ~ 95 %, nicht kondensierend
Vibration 5,35 g, zufällige Vibration, 3-Achsen
Auswirkungen Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach 500g@1ms
Zertifizierung ROHS2.0/REACH
Industrielle Anwendungen

Der iSE1212-Wärmebildkamerakern wird häufig in den Bereichen industrielle Bildverarbeitung, Brandbekämpfung und Rettung, Sicherheitsüberwachung, Außenbeobachtung, maschinelles Sehen, Unterhaltungselektronik und mehr eingesetzt.

Über SensorMicro

SensorMicro wurde mit einer einfachen, aber starken Überzeugung gegründet: Innovation sollte den Bedürfnissen der realen Welt dienen. Wir existieren, um Menschen und Systeme in die Lage zu versetzen, über die Oberfläche hinauszuschauen – in die Muster, Probleme und Möglichkeiten, die darunter liegen. Indem wir unsichtbare Hitze in sichtbare Wahrheit umwandeln, helfen wir Branchen, intelligentere Entscheidungen zu treffen, das Wichtigste zu schützen und die Komplexität klar zu bewältigen.

Unser Geschäft umfasst Sicherheit, Brandbekämpfung, industrielle Inspektion, medizinische Versorgung, maschinelles Sehen, Umweltüberwachung und Schlüsselaspekte der CO2-Neutralität – und hilft unseren Partnern, das volle Potenzial der intelligenten Infrarotsensorik auszuschöpfen.

Häufig gestellte Fragen
Funktionsprinzip des Infrarot-Focal-Plane-Arrays

Auf dem Fokalebene-Array-Detektor ist ein Array aus lichtempfindlichen Elementen angeordnet. Aus dem Unendlichen emittierte Infrarotstrahlen werden durch das optische System auf diese lichtempfindlichen Elemente des Fokalebenen-Arrays abgebildet. Der Detektor wandelt das Lichtsignal in ein elektrisches Signal um, führt eine integrierte Verstärkung, Abtastung, einen Ausgangspuffer und ein Multiplexsystem durch und wird schließlich an das Überwachungssystem gesendet, um ein Bild zu erzeugen.
