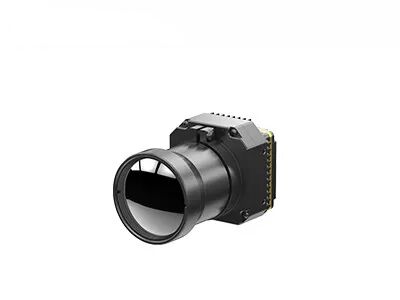

Ungekühlter Wärmebildkamerakern mit einer Auflösung von 640 x 512 und einer Pixelgröße von 12 μm für den verschlusslosen Betrieb

  • Uncooled Thermal Camera Core with 640x512 Resolution and 12μm Pixel Size for Shutterless Operation
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iSE612
Min Bestellmenge 1 Stück
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 640x512 / 12μm Kameraobjektiv Mehrere verfügbar
Digitale Bildrate 50Hz NETD ≤20mK
Spektralbereich 8~14μm LW Bildalgorithmus NUC/DRC/DNS/DDE/SFFC
Hervorheben

Ungekühlter Wärmekamera-Kern NTSC

,

kontinuierlicher Wärmekamera-Kern des lauten Summens 8X
Hinterlass eine Nachricht
Produkt-Beschreibung
Nicht gekühlte Thermalkamera-Kern 640x512 / 12μm mit reibungsloser Beobachtungserfahrung
Produktübersicht

Das iSE612 ist ein ungekühltes Wärmekamera-Modul der SensorMicro iSE-Serie mit einer Auflösung von 640x512 und einer Pixelgröße von 12 μm.Dieses fortschrittliche Infrarot-Kamera-Modul kombiniert leistungsstarke Detektoren, umfassende optische Komponenten, Signalverarbeitungsschaltungen und proprietäre Bildverarbeitungsalgorithmen, um außergewöhnliche Klarheit und Leistung zu bieten.

Wesentliche Merkmale
  • Glatter und stabiler Betrieb:Keine Kalibrierung des Verschlusses während des Betriebs erforderlich, so dass das Stottern des Bildes, das in traditionellen Verschlusssystemen üblich ist, beseitigt wird
  • Hohe Wirtschaftlichkeit:Verwendet den ApexCore Keramikverpackungsdetektor mit NETD≤20mK
  • Kompakt und leicht:Abmessungen von nur 25,4 × 25,4 × 22,7 mm, Gewicht des Kerns ≤ 26±1,5 g
  • Raum sparendes Design:Flexible Systemlayout und Integrationsmöglichkeiten
  • Erweiterte Funktionen:Unterstützt Super-Auflösung Algorithmen, Bild-in-Bild, anpassbare OSD, Schlafmodus, Ein-Klick-Kalibrierung und Micro OLED-Display-Kompatibilität
  • Umfassende Kompatibilität:Arbeitet mit mehreren optischen Linsen und Erweiterungskomponenten für eine einfache sekundäre Entwicklung
Technische Spezifikation
Modell ISE612
Indikatoren für IR-Detektoren
Empfindliches Material VOx
Entschließung 640 × 512
Pixelgröße 12 μm
Spektralreaktion 8 μm bis 14 μm
Typische NETD ≤ 20mK
Bildverarbeitung
Digitale Bildrate 50 Hz
Startzeit 6s
Digitales Video Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind.
Bildalgorithmus NUC/DRC/DNS/DDE/SFFC
ohne Verschluss Unterstützt
Bildanzeige 10 Typen (weiß heiß/Lava/Eisenrot/heiß Eisen/Medizinisch/Arktis/Regenbogen 1/Regenbogen 2/Tint/Schwarz heiß)
Bildrichtung Horizontale/vertikale/diagonale
Digitales Vergrößern 1x/2x/4x/8x
Elektrotechnik
Standard-Außenschnittstelle 50-Pin:Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Zulassungsdauer ist die Zulassungsdauer zu überprüfen.
Kommunikationsoberfläche TTL-232/USB2.0
Digitale Videooberfläche DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
Erweiterungskomponenten Einheitliche Datenverarbeitungsanlagen für die Bereitstellung von Daten
Elektrische Schnittstelle
Versorgungsspannung 20,7 V bis 5,3 V
Typischer Stromverbrauch 0.8W@50Hz@23±3°C
Mechanische/Objektive
Größe des Kerns ((mm)) 25.4 × 25.4 × 22.7 mm φ36×24,3 mm
Gewicht des Kerns (g) 26 ± 1.5 28±1.5
Optische Linsen Festfokus Athermal: 4,8 mm/9,1 mm/13 mm/19 mm Festfokus Athermal: 25mm/35mm/50mm/70mm/100mm
Handfokus: 25 mm/35 mm/50 mm
Motorisierte Linse: 75 mm/100 mm/150 mm
Kontinuierlicher Zoom: 15~75mm/20~100mm/28~90mm/30~150mm/30~180mm/25~225mm
Wirkung Halb Sinuswelle, 40 g / 11 ms, Aufprallrichtung X-Achse, 3 mal 1500 g@0,4 ms
Vibrationen 5.35g, zufällige Vibrationen, 3-Achse
Komponenten der Verschlüsse Zusätzlich
Anpassungsfähigkeit an die Umwelt
Betriebstemperatur -40°C bis +70°C
Speichertemperatur -45°C bis +85°C
Luftfeuchtigkeit 5% bis 95%, nicht kondensierend
Zertifizierung Einheitliche Sicherheitsnormen
Industrieanwendungen

Das iSE612-Wärmebildmodul wird in der industriellen Bildverarbeitung, der Feuerwehr und Rettung, der Sicherheitsüberwachung, der Außenbeobachtung, der Bildverarbeitung, der Unterhaltungselektronik,und verschiedene andere Anwendungen.

Personalisierte Dienstleistungen
  • Produktanpassung:Anpassung von Konfigurationen und Algorithmen an branchenspezifische Anforderungen
  • Technische Unterstützung und Ausbildung vor Ort:Bereitstellung von praktischen Systeminstallationen und Betriebsschulungen für Kernkunden
  • Gemeinsame Innovation:Zusammenarbeit mit Kunden bei der Entwicklung innovativer Infrarot-Anwendungslösungen
Häufig gestellte Fragen
Was ist Infrarot-Detektor-Auflösung?

Die Auflösung des Infrarotdetektors bezieht sich auf die Anzahl der Pixel in der Wärmebildaufnahme.Ermöglichen der Erkennung kleinerer Ziele auf größeren EntfernungenDie üblichen Infrarot-Wärmebildlösungen reichen von 256x192, 384x288, 640x512, 800x600, 1024x768, bis 1280x1024.

Was ist ein Sichtfeld (FOV)?

Beim Horizontalen Sichtfeld (FOV) bezeichnet man das zweidimensionale Sichtfeld, das durch das optische System des Infrarot-Wärmebildgeräts im Objektraum beobachtet wird.Pixelgröße d, und die Brennweite des Objektivs f, der horizontale FOV-Winkel θ=2×arctan ((A×d/2f). Nach Auswahl des Detektors und der Pixelgröße ändert sich das Sichtfeld nur mit der Brennweite des optischen Systems:Längere Brennweiten führen zu engeren Sichtfeldern, während kürzere Brennweiten breitere Sichtfelder bieten.
