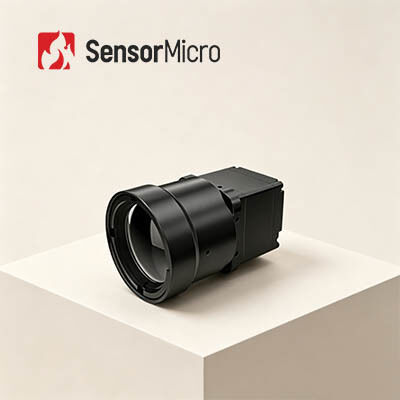

iSE612 ungekühlte LWIR-Kernkamera mit Auflösung 640x512 12 μm Pixelgröße und Schließfachfreier Betrieb

  • iSE612 Uncooled LWIR Thermal Camera Core with 640x512 Resolution 12μm Pixel Size and Shutterless Operation
  • iSE612 Uncooled LWIR Thermal Camera Core with 640x512 Resolution 12μm Pixel Size and Shutterless Operation
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iSE612
Min Bestellmenge 1 Stück
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Typischer Stromverbrauch 0,8 W bei 50 Hz bei 23 ± 3 °C Typ Ungekühltes Infrarotmodul
Auflösung 640x512 / 12μm NETD ≤20mK
Spektrale Antwort 8μm | 14μm Digitale Bildrate 50Hz
Hervorheben

LWIR-Kamera-Kern 12uM

,

Kamera-Kern PLUG612 LWIR
Hinterlass eine Nachricht
Produkt-Beschreibung

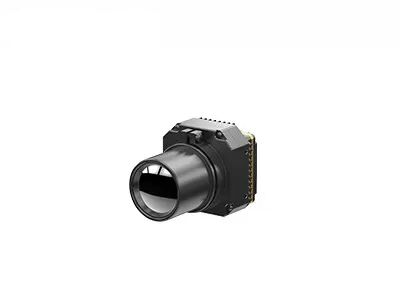

iSE612 Ungekühlter LWIR-Wärmebildkamera-Kern 640x512 12μm mit klarer Wärmebildgebung
Produktübersicht

Der iSE612 Wärmebildkern kombiniert einen ungekühlten 640x512/12μm-Wärmesensor mit umfassenden optischen Komponenten, Signalverarbeitungsschaltungen und fortschrittlichen Bildverarbeitungsalgorithmen, um eine außergewöhnliche Bildklarheit und überlegene Leistung zu liefern.

Dieser Infrarot-Kamerakern eliminiert die Notwendigkeit einer Shutter-Kalibrierung und löst effektiv Probleme mit Ruckeln und Rauschen während der Beobachtung. Entwickelt für vielfältige Benutzeranforderungen, unterstützt der iSE612 Super-Resolution-Algorithmen, Picture-in-Picture, anpassbare OSDs, Schlafmodus, elektronischen Zoom und andere fortschrittliche Funktionen. Er bietet mehrere Videoschnittstellen und Objektivoptionen für eine einfache Integration, wobei das SWaP-optimierte Design eine herausragende Bildqualität in platzbeschränkten Anwendungen liefert.

Hauptmerkmale
  • Reibungslos, stabil und kostengünstig: Keine Shutter-Kalibrierung während des Betriebs erforderlich, wodurch Bildruckeln, das bei herkömmlichen Shutter-basierten Systemen üblich ist, vermieden wird. Nutzt einen hochkostengünstigen ApexCore-Keramik-Verpackungsdetektor mit NETD≤20mK.
  • Kompakt und leicht, flexibel für die Integration: Abmessungen bis zu 25,4×25,4×22,7 mm, Gewicht des nackten Kerns ≤26±1,5 g. Das platzsparende Strukturdesign ermöglicht eine flexible Systemlayout- und Integrationsgestaltung.
  • Umfangreiche Funktionen für nahtlose Integration: Unterstützt Super-Resolution-Algorithmen, Picture-in-Picture, anpassbare OSDs, Schlafmodus, Ein-Klick-Kalibrierung und Kompatibilität mit verschiedenen Micro-OLED-Displays. Kompatibel mit mehreren optischen Objektiven und Erweiterungskomponenten für einfache Sekundärentwicklung und Systemanpassung.
Produktspezifikationen
Modell iSE612
IR-Detektor-Indikatoren
Empfindliches Material VOx
Auflösung 640×512
Pixelgröße 12μm
Spektrale Reaktion 8μm ~ 14μm
Typische NETD ≤20mK
Bildverarbeitung
Digitale Bildrate 50Hz
Startzeit 6s
Digitales Video YUV420/YUV422/RGB888/RAW
Bildalgorithmus NUC/DRC/DNS/DDE/SFFC
Shutterless Unterstützt
Bildanzeige 10 Typen (Weiß heiß/Lava/Eisenrot/Heißes Eisen/Medizinisch/Arktisch/Regenbogen 1/Regenbogen 2/Farbton/Schwarz heiß)
Bildrichtung Horizontal/Vertikal/Diagonal
Digitaler Zoom 1x/2x/4x/8x
Elektrisch
Standard-Außenschnittstelle 50pin: BP040SB-50-0114-B-R0
Kommunikationsschnittstelle TTL-232/USB2.0
Digitale Videoschnittstelle DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
Erweiterungskomponenten USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Elektrische Schnittstelle
Versorgungsspannung 2,7V~5,3V
Typischer Stromverbrauch 0,8W@50Hz@23±3°C
Mechanik/Objektiv
Größe des nackten Kerns (mm) 25,4×25,4×22,7 mm φ36×24,3 mm
Gewicht des nackten Kerns (g) 26±1,5 28±1,5
Optisches Objektiv Festfokus-Athermal: 4,8 mm/9,1 mm/13 mm/19 mm Festfokus-Athermal: 25 mm/35 mm/50 mm/70 mm/100 mm
Manueller Fokus: 25 mm/35 mm/50 mm
Motorisiertes Objektiv: 75 mm/100 mm/150 mm
Kontinuierlicher Zoom: 15~75 mm/20~100 mm/28~90 mm/30~150 mm/30~180 mm/25~225 mm
Stoß Halbsinuswelle, 40 g/11 ms, Stoßrichtung X-Achse, 3 Mal 1500 g@0,4 ms
Vibration 5,35 g, Zufallsvibration, 3 Achsen
Shutter-Komponenten Optional
Umweltanpassungsfähigkeit
Betriebstemperatur -40°C~+70°C
Lagertemperatur -45°C~+85°C
Luftfeuchtigkeit 5%~95%, nicht kondensierend
Zertifizierung ROHS2.0/REACH
Industrielle Anwendungen
Industrielle Vision Brandbekämpfung und Rettung Sicherheitsüberwachung Außenbeobachtung Maschinelles Sehen Unterhaltungselektronik
Unsere Vorteile
  • Vollständige Dokumentation: Produktmanuale, Einrichtungsanleitungen und Auswahlreferenzen für die sofortige Implementierung.
  • Entwicklungs- und Testunterstützung: Integrierte Testmuster, Leistungsbewertung und Parameterverifizierungsdienste.
  • Fortschrittliches Entwickler-Toolkit: SDKs, APIs, Algorithmen und Debugging-Tools für tiefe Integration.
  • Ferntechnischer Support: 24/7-Support mit schneller Reaktion und zeitnaher Lösung kritischer Probleme.
  • Garantie: Originalteile und strikte Prozesskonformität zur Wiederherstellung der optimalen Leistung.
Häufig gestellte Fragen
Was ist die Auflösung eines Infrarotdetektors?
Die Auflösung eines Infrarotdetektors bezieht sich auf die Anzahl der Pixel in der Wärmebildgebung. Eine höhere Auflösung bedeutet mehr Beobachtungs- und Temperaturmesspunkte, was die Erkennung kleinerer Ziele in größeren Entfernungen ermöglicht. Gängige Auflösungen für Infrarot-Wärmebildgebung reichen von 256x192, 384x288, 640x512, 800x600, 1024x768 bis 1280x1024. Eine höhere Auflösung erhöht in der Regel die Kosten des Detektors.
Was ist das Sichtfeld (FOV)?
Das Sichtfeld bezieht sich auf das zweidimensionale Sichtfeld des Objektraums, das vom optischen System des Infrarot-Wärmebildgeräts beobachtet wird. Am Beispiel des horizontalen FOV, mit einer Detektorarray-Größe von A×B, einer Pixelgröße von d und einer Objektivbrennweite von f, ist der horizontale FOV-Winkel θ=2×arctan(A×d/2f). Nach Auswahl des Detektorarrays und der Pixelgröße ändert sich das Sichtfeld nur mit der Brennweite des optischen Systems: eine längere Brennweite führt zu einem engeren Sichtfeld, während eine kürzere Brennweite ein breiteres Sichtfeld bietet.
