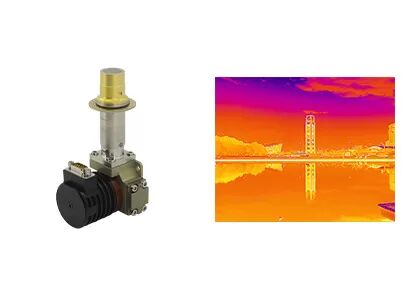

Gekühlter 640 x 512 15 μm LWIR-Infrarotdetektor, integriert in EO-IR-Systeme

  • Cooled 640x512 15μm LWIR Infrared Detector Integrated Into EO-IR Systems
  • Cooled 640x512 15μm LWIR Infrared Detector Integrated Into EO-IR Systems
  • Cooled 640x512 15μm LWIR Infrared Detector Integrated Into EO-IR Systems
Herkunftsort Wuhan, Provinz Hubei, China
Markenname GST
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer C615S LWIR
Min Bestellmenge 1 Stück
Preis negotiable
Zahlungsbedingungen L/C, T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Auflösung 640 x 512 Pixelabstand 15 μm
Stabiler Stromverbrauch ＜8W Hohe Empfindlichkeit NETD ≤ 25 mK
Spektralbereich 3,7~4,8 μm (MW); 7,7~9,5 (LW) Größe 142 x 58,5 x 71 mm
Hervorheben

LWIR-Infrarotdetektor 15um

,

LWIR-Infrarotdetektor 640x512

,

LWIR-gekühlte Infrarotdetektoren
Hinterlass eine Nachricht
Produkt-Beschreibung

Gekühlter 640 x 512 / 15 μM LWIR-Infrarotdetektor, integriert in EO-IR-Systeme

Produktbeschreibung



Die integrierte LWIR-Dewar-Kühlerbaugruppe C615S ist einer der gekühlten T2SL-Infrarotdetektoren, die von Global Sensor Technology (GST) entwickelt wurden.Es handelt sich um eine 640 x 512 / 15 µm Type II Superlattice (T2SL), Integrated Detector Cooler Assembly (IDCA), die für Hochleistungs-LWIR-Wellenbänder von 7,7 bis 9,5 µm ausgelegt ist.



Mit einer Auflösung von 640 x 512 und einem reduzierten Pixelabstand von 15 µm bietet die integrierte Dewar-Kühlerbaugruppe C615S LWIR ein klares Bild und eine hervorragende Leistung.Es verfügt über modernste Technologie, hohe Quanteneffizienz, hohe Bildrate, hohe Empfindlichkeit, geringes Rauschen, beste Ungleichmäßigkeit usw.



Als LWIR-Detektor bietet er eine hohe Leistung unter den Bedingungen von Sand- oder Staubklima und wird nicht durch Sonnenlichtflimmern oder Flammen mit hoher Temperatur beeinträchtigt.



Haupteigenschaften



- Auflösung: 640 x 512

- Pixelabstand: 15 µm

- Hohe Empfindlichkeit

- Guter Abbildungseffekt

- Wenig Lärm

- Stabile Leistung

- Hervorragende Ungleichmäßigkeit



Produktspezifikationen



Modell C615S LWIR
Material T2SL
Auflösung 640 x 512
Pixelabstand 15 um
Spektralbereich 7,7 μm ~ 9,5 μm LW
Arbeitsmodus Schnappschuss;ITR- und Interlace-Binning-Integrationsmodus;Windows-Modus;Anti-Blühen
Ladekapazität ITR: 12.22Me-/6.67Me-
Interlace-Binning: 24,44 Me-/13,33 Me-
Dynamikbereich ITR: ≥76dB
Interlace-Binning: ≥77dB
Ausgangskanal 4;Bis zu 22,5 Megapixel/s pro Ausgang
Netto ≤30 mK (F2 ITR)
≤25 mK (F2-Interlace-Binning)
Effektive Pixelrate ≥99,5 %
Reaktion Ungleichmäßigkeit ≤8%
Kühlertyp RS058
Stetiger Stromverbrauch <8 W
Maximaler Stromverbrauch <17 W
Energieversorgung 24 V Gleichstrom
Kühlzeit <5min30s
Gewicht ≤600g
Abmessung (mm) 148 x 58,5 x 71
Arbeitstemperatur -45 °C ~ +71 °C



Industrielle Anwendungen


Der gekühlte LWIR-IR-Detektor C615S wird in vielen Bereichen wie Fernüberwachungssystemen, Flugsichtverbesserungssystemen, Multisensor-Nutzlast usw. eingesetzt.

Gekühlter 640 x 512 15 μm LWIR-Infrarotdetektor, integriert in EO-IR-Systeme 0


Ehrungen & Zertifikate


Gekühlter 640 x 512 15 μm LWIR-Infrarotdetektor, integriert in EO-IR-Systeme 1


Häufig gestellte Fragen



1. Anwendung von LWIR, MWIR/LWIR Zweifarben-gekühlter Infrarot-Detektor



In der Infrarot-Wärmebildtechnologie haben langwellige Wärmedetektoren eine starke Durchdringung durch staubige Atmosphären, werden nicht durch Sonnenreflexe und Lichtreflexionen gestört.Hervorragende Bildqualität kann in verschiedenen komplexen Umgebungen erzielt werden, wie z. B. bei Fahrzeugfahrten in der staubigen Atmosphäre, Schiffssegeln auf dem Wasser mit reflektierendem Licht und Flugzeugen, die durch die Wolke fliegen.



Der zweifarbige gekühlte Infrarotdetektor kombiniert die Vorteile der Mittelwellen- und Langwellenerkennung in einer gekühlten Infrarotdetektorbaugruppe, die gleichzeitig eine Hochleistungsbildgebung in den Duellwellenbändern durchführen kann, wodurch die Fehlalarmrate erheblich reduziert wird.Es kann zur Erkennung komplexer Hintergründe und zur Überwachung von sich schnell bewegenden Zielen verwendet werden.
