Flexibles MWIR kühlte Infrarotdetektoren mit RS046H-Spalte Stirling Cooler ab

  • Flexible MWIR Cooled Infrared Detectors With RS046H Split Stirling Cooler
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer C615M MWIR
Min Bestellmenge 1-teilig
Preis negotiable
Zahlungsbedingungen L/C, T/T
Produktdetails
Auflösung 640x512/15µm NETD ≤17mK (F2); ≤18mK (F4)
Spektralbereich 3,7–4,8 μm MW Material MCT/HgCdTe
Hervorheben

MWIR kühlte Infrarotdetektoren ab

,

RS046H kühlte Infrarotdetektoren ab

,

Flexibler mwir Detektor
Hinterlass eine Nachricht
Produkt-Beschreibung

640x512 / 15μm MWIR-gekühlter Infrarotdetektor mit RS046H Split-Stirling-Kühler


Beschreibung des Produkts


C615M MWIR ist einer der HgCdTe/MCT gekühlten Infrarotdetektoren.Handheld-Wärmebildgeräte, Gasleckage-Erkennungskameras usw.


Nutzen Sie das Split-Design des Kompressors und des kalten Fingers,Die Konfiguration mit Split-Cooler RS046H Dewar-Cooler-Bauart ist geeignet für die Konstruktion des gesamten Systems, das eine flexible Raumordnung und strenge Größenanforderungen wie Handheld benötigt., UAV-Ladung, Kapsel und andere Anwendungen.


 Hauptmerkmale


- Auflösung: 640x512

- Pixel Pitch: 15 μm

- Hohe Empfindlichkeit

- Kompaktes Design

- Leichtgewicht

- Niedriger Stromverbrauch


Produktspezifikationen


Modell C615M MW
Material MCT
Entschließung 640x512
Pixel Pitch 15 μm
Spektralbereich 30,7 μm·4,8 μm MW
Betriebsmodus Schnappschuss, ITR/IWR-Integrationsmodus; Windows-Modus; Antiblühen
Ladekapazität 9.1Me-/6.5Me-(ITR)
7.8Me-/5.2Me- ((IWR)
Dynamischer Bereich ≥ 75 dB
Anzahl der Ausgabe 4■ bis zu 10Mpixel/s pro Ausgang
Netto-Datenbank F2: ≤ 17mK
F4: ≤ 18mK
Effektive Pixelrate ≥ 99,5%
Nicht einheitliche Reaktion ≤ 8%
Typ des Krio-Kühlers Einheitliche Prüfstelle
Stetiger Stromverbrauch ≤ 6W@RS058
≤ 5W@RS046
Maximaler Stromverbrauch ≤ 12 W @ RS058
≤ 11 W @ RS046
Stromversorgung RS058: 24V Gleichstrom
RS046: 32 V Gleichstrom
Abkühlzeit ≤6min @ RS058
≤5min30s @ RS046
Gewicht ≤ 600 g @ RS058
≤ 350 g @ RS046
Abmessungen (mm) RS046: 122x46.3x82
RS058: 147x58.5x71
Betriebstemperatur -45 °C ~ +71 °C


Industrieanwendungen


Der C615M MWIR-Kryogen-gekühlte Infrarotdetektor wird in vielen Bereichen wie Fernüberwachungssystem, Flight Vision Enhancement System, Multi-Sensor Payload usw. weit verbreitet.

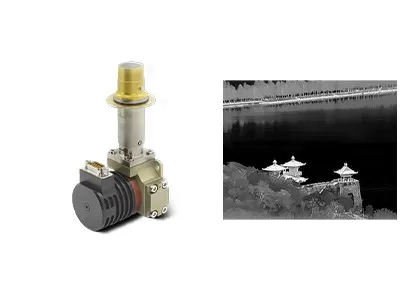

Flexibles MWIR kühlte Infrarotdetektoren mit RS046H-Spalte Stirling Cooler ab 0


Ihr vertrauenswürdiger Partner im Bereich Infrarot-Sensing



•Tiefe technische Expertise

Mit langjähriger Erfahrung in der Forschung, Entwicklung und Anwendung von Infrarot-Sensor-Technologie, haben wir starke Fähigkeiten in Chip-Design, Wafer-Fabrikation,Verpackung und PrüfungUnsere solide Basis ermöglicht es uns, kontinuierlich innovative und zuverlässige Produkte zu liefern, die den sich wandelnden Marktanforderungen entsprechen.



•Fokussiert auf Innovation und praktische Umsetzung im Bereich Infrarot-Sensing

Wir setzen uns dafür ein, technologische Durchbrüche in der Wärmebildaufnahme voranzutreiben, indem wir die Grenzen von NETD, SWAP und Betriebstemperatur ständig überschreiten.Unsere Produkte sind in allen Bereichen der Sicherheit immer führend., industrielle Überwachung, intelligente Systeme und mehr.



•Diversifiziertes Produktportfolio

Unterstützt durch unabhängige FuE und mehrere technische Wege,Wir bieten eine umfassende Palette von Infrarot-Erkennungskomponenten an, die sowohl gekühlt als auch nicht gekühlt sind und maßgeschneiderte Lösungen für eine Vielzahl von Branchen bieten.



•Eine strenge Validierung der Zuverlässigkeit gewährleistet Qualitätssicherung

Unsere Produkte werden durch ein robustes Qualitätsmanagementsystem während der gesamten Produktion mehrfach getestet, um langfristige Stabilität und Zuverlässigkeit zu gewährleisten.



•Fachtechnische Unterstützung und Dienstleistungen der gemeinsamen Entwicklung

Unser Engineering-Team arbeitet eng mit unseren Kunden zusammen, um die Systemintegration zu beschleunigen, die Effizienz zu verbessern und die Markteinführungszeit zu verkürzen.


Häufig gestellte Fragen


1Was ist Infrarot-Wärmebildgebung?

Infrarot-Wärmebilder sind eine Art Methode, die Infrarotstrahlung und Wärmeenergie verwendet, um Informationen über Objekte zu sammeln.Es wandelt unsichtbare Infrarotstrahlung in sichtbares Infrarot-Wärmebild mit Temperaturverteilung der Zieloberfläche umVerschiedene Objekte und sogar verschiedene Teile desselben Objekts haben unterschiedliche Strahlungsfähigkeit und Infrarotreflexionsstärke.


2-Wofür kann Infrarotbildgebung verwendet werden?

- Nachtsicht.

- Suche und Rettung

- Nicht zerstörerischer Test

-Epidemienprävention

-Thermographie

-Sicherheit und Überwachung

- Feuerwehr.

Ich...


3Was ist ein Wärmebildmodul?

Ein Wärmebildmodul besteht in der Regel aus einem Infrarotdetektor, einer Infrarotlinse und Hardware-Elektronik mit Software und Algorithmus.
