| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | C615M |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 640x512/15µm | NETD | 16 mK (F2); 18mK (F4) |
|---|---|---|---|
| Spektralbereich 8–14 μm | 3,7–4,8 μm MW | Betriebstemperatur | -45℃~+71℃ |
| Max. Bildrate | 120Hz | Effektive Pixelrate | ≥ 99,76% |
| Hervorheben | MWIR kühlte Infrarotdetektor ab,Abgekühlter Infrarotdetektor 640x512,75dB kühlte Infrarotdetektoren ab |
||
Produkt-Beschreibung
Produktübersicht
Der C615M MWIR ist ein hochauflösender, gekühlter HgCdTe (MCT) Infrarotdetektor mit der weit verbreiteten Spezifikation 640×512 / 15µm, der sich für nahezu alle anspruchsvollen Anwendungen eignet, einschließlich Langstrecken-Überwachungssystemen, handgeführten Wärmebildkameras und Gasleckerkennungskameras.

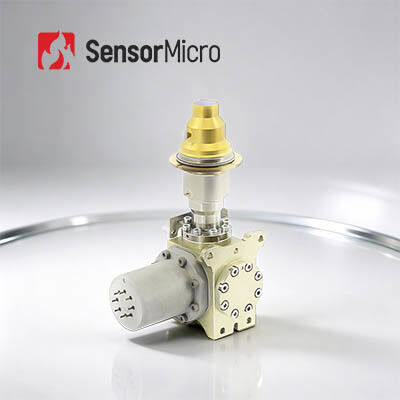

In Verbindung mit dem integrierten Stirling-Kühler RS058 ist der C615M RS058 vollständig austauschbar mit den meisten gängigen Scorpio-ähnlichen Produkten. Das Dewar-Design, die Kühlerabmessungen und die mechanischen/elektrischen Schnittstellen sind nahezu identisch, sodass Kamera-Integratoren ihr bestehendes defektes Gegenstück einfach durch den austauschbaren C615M RS058 ersetzen und nahtlos mit der internen Konfiguration fortfahren können.
Hauptmerkmale
Scharfe Bildqualität
- Hervorragende Bildgleichmäßigkeit mit >99,5 % effektiver Pixelrate
- Weit verbreitete FPA für klare und flüssige Bildleistung
Hohe Vielseitigkeit und zuverlässige Lieferung
- Standardisierte Schnittstellen mit Plug-and-Play-Austauschbarkeit
- Massenproduktion mit starker Konsistenz und stabiler Lieferung
Flexible Konfiguration für Ihre Bedürfnisse
- Anpassbare Optionen für spektrale Antwortbereiche, F-Zahl und Montageinterface
- Mehrere Kühlertypen verfügbar, um verschiedenen Anwendungsanforderungen gerecht zu werden
Produktspezifikationen
| Modell | C615M MWIR Gekühlter Infrarotdetektor |
| Empfindliches Material | MCT |
| Auflösung | 640×512 |
| Pixelgröße | 15µm |
| Spektrale Antwort | 3,7µm±0,2µm～4,8µm±0,2µm |
| Arbeitsmodus | Snapshot; ITR/IWR Integrationsmodi; Fenster-Modus; Anti-Blooming |
| Ladungskapazität | 6,36Me- (ITR), 4,99Me- (IWR) |
| Dynamikbereich | ≥75dB |
| Ausgabekanäle | 4; Bis zu 10MHz pro Ausgang |
| Max. Bildrate | 120Hz |
| Typische NETD | F2: 16mK; F4: 18mK |
| Effektive Pixelrate | ≥99,76% |
| Antwort-Nichtgleichmäßigkeit | ≤8% |
| Konfigurierbarer Kühler | RS058 | RS046 | LS734 |
| Kühlertyp | Rotations-Stirling-Kühler | Rotations-Stirling-Kühler | Linear-Stirling-Kühler |
| Stetiger Stromverbrauch (23℃) | ≤6W | ≤5W | ≤10W |
| Max. Stromverbrauch (71℃) | ≤12W | ≤11W | ≤45W |
| Stromversorgung | 24V DC | 32V DC | 24V DC |
| Kühlzeit (23℃) | ≤6min | ≤5min30s | ≤4min |
| Maximale Größe (mm) | 145×58,5×71 | 120×46,5×81,5 | Kompressor: Ø46×122; Dewar: Ø40×114 |
| Gewicht (g) | ≤600 | ≤350 | ≤1200 |
| Betriebstemperatur | -45℃~+71℃ |
Industrielle Anwendungen
Der kryogen gekühlte C615M MWIR Infrarotdetektor wird in zahlreichen Bereichen eingesetzt, darunter zerstörungsfreie Prüfungen (ZfP), Umweltüberwachung, Langstreckenüberwachung und wissenschaftliche Forschung.
Ihr vertrauenswürdiger Partner für Infrarotsensorik
Tiefgreifende technische Expertise
Mit langjähriger Erfahrung in der Forschung, Entwicklung und Anwendung von Infrarotsensortechnologie haben wir starke Kompetenzen in den Bereichen Chipdesign, Waferfertigung, Verpackung und Test sowie Systemintegration aufgebaut. Unsere solide Grundlage ermöglicht es uns, kontinuierlich innovative und zuverlässige Produkte zu liefern, die den sich entwickelnden Marktanforderungen gerecht werden.
Fokus auf Innovation und praktische Umsetzung in der Infrarotsensorik
Wir engagieren uns für technologische Durchbrüche in der Wärmebildtechnik und erweitern ständig die Grenzen in Bezug auf NETD, SWaP und Betriebstemperatur. Unsere Produkte führen durchweg in Anwendungen in den Bereichen Sicherheit, industrielle Überwachung, intelligente Systeme und mehr.
Vielfältiges Produktportfolio
Gestützt auf unabhängige F&E und mehrere technische Wege bieten wir eine umfassende Palette von Infrarotdetektionskomponenten – sowohl gekühlt als auch ungekühlt – und liefern maßgeschneiderte Lösungen für eine Vielzahl von Branchen.
Strenge Zuverlässigkeitsvalidierung gewährleistet Qualitätssicherung
Unterstützt durch ein robustes Qualitätsmanagementsystem durchlaufen unsere Produkte während der gesamten Produktion mehrere Testverfahren, um langfristige Stabilität und Zuverlässigkeit zu gewährleisten.
Professioneller technischer Support und gemeinsame Entwicklungsleistungen
Unser Ingenieurteam arbeitet eng mit den F&E- und Produktteams unserer Kunden zusammen, um die Systemintegration zu beschleunigen, die Effizienz zu verbessern und die Markteinführungszeit zu verkürzen. Ihr Erfolg ist unsere gemeinsame Mission.
Häufig gestellte Fragen
1. Was ist Infrarot-Wärmebildtechnik?
In der Natur können alle Objekte, deren Temperatur über dem absoluten Nullpunkt (-273℃) liegt, Infrarotstrahlen aussenden. Durch die Verwendung eines Infrarot-Kameradetektors zur Messung des Infrarot-Strahlungstemperaturunterschieds zwischen dem Ziel selbst und dem Hintergrund können verschiedene Infrarotbilder – auch Wärmebilder genannt – erhalten werden.
2. Wie funktionieren Infrarotdetektoren?
Die von einem Ziel emittierte Infrarotstrahlung gelangt in den Erfassungsbereich des Wärmedetektors. Der Infrarotdetektor wandelt das Strahlungssignal unterschiedlicher Intensität in entsprechende elektrische Signale um, die verstärkt und videobearbeitet werden, um ein für das bloße Auge sichtbares Infrarotbild zu erzeugen.
3. Was sind die Vorteile von gekühlten Infrarotdetektoren?
Der gekühlte Infrarot-Focal-Plane-Detektor arbeitet bei einer niedrigen Temperatur, die von einem Detektor-Dewar-Kühler (DDC) bereitgestellt wird. Er bietet eine hohe Empfindlichkeit und kann subtilere Temperaturunterschiede als ungekühlte Infrarotdetektoren unterscheiden. Er kann Objekte über sehr große Entfernungen – mehr als zehn Kilometer – erkennen, identifizieren und identifizieren. Die Struktur eines gekühlten Detektors ist sehr komplex, was zu relativ höheren Kosten im Vergleich zu ungekühlten Detektoren führt.
