Schnelle Integration Gekühlter IR-Kamerakern EYAS1212 Megapixel 1280x1024 / 12μM

  • Fast Integration Cooled IR Camera Core EYAS1212 Mega Pixel 1280x1024 / 12μm
  • Fast Integration Cooled IR Camera Core EYAS1212 Mega Pixel 1280x1024 / 12μm
  • Fast Integration Cooled IR Camera Core EYAS1212 Mega Pixel 1280x1024 / 12μm
  • Fast Integration Cooled IR Camera Core EYAS1212 Mega Pixel 1280x1024 / 12μm
  • Fast Integration Cooled IR Camera Core EYAS1212 Mega Pixel 1280x1024 / 12μm
  • Fast Integration Cooled IR Camera Core EYAS1212 Mega Pixel 1280x1024 / 12μm
Herkunftsort Wuhan, Provinz Hubei, China
Markenname GST
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer EYA1212
Min Bestellmenge 1 Stück
Preis negotiable
Zahlungsbedingungen L/C, T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Auflösung 1280 x 1024 Pixelabstand 12 μm
Netto ≤20mK Spektralbereich 3,7 ~ 4,8 μm MW
Größe 149 x 58,5 x 71 mm Bildrate 1~100 Hz einstellbar
Hervorheben

EYAS 1212 IR-Kamerakern

,

1280 x 1024 IR-Kamerakern

,

12-um-Integrationsgekühlte Kameramodule
Hinterlass eine Nachricht
Produkt-Beschreibung

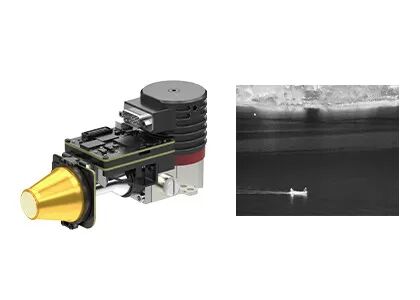

EYAS1212 Gekühlter Wärmekern



EYAS1212 Megapixel 1280x1024 / 12μm MCT MWIR gekühltes Infrarotmodul für schnelle Integration



Produktbeschreibung



EYAS1212 ist ein hochauflösendes, analog-digitales, gekühltes Infrarotmodul, das auf 1280 x 1024-Formaten mit 12 μm Abstand IR-FPA basiert.



Dieses AD-Modul enthält eine Proximity-Platine, die das FPA-Timing bereitstellt, und die empfindlichen Netzteile.Darüber hinaus gibt die Camera Link-Schnittstelle 16-Bit-Rohdaten aus, was die Integration des Detektors in das System erheblich vereinfacht.



Daher macht es das EYAS1212 AD-Modul OEM-Kunden leicht, schnelle Abnahmetests am gekühlten Infrarotdetektor GST C1212M 1280 x 1024 / 12 μm durchzuführen, eine schnelle Sekundärentwicklung zu beginnen und ihre Entwicklungszeit von gekühlten Infrarotmodulen oder kompletten Infrarot-Wärmebildkameras oder Systemen auf gekühlter Basis zu verkürzen Infrarot-Detektoren.



Global Sensor Technology ist ein Anbieter von Infrarotdetektoren, Sensoren und Kernen von OEM-Wärmebildkameras.Wir haben mehr als 10 Jahre Erfahrung in der Infrarot-Wärmebildindustrie.Wir haben ein professionelles After-Sales-Service-Team, das den Kunden professionelle Antworten bietet.Bei Fragen oder Problemen wenden Sie sich bitte jederzeit an uns, wir sind in der ersten Zeit für Sie da.



Haupteigenschaften



- Einfach zu entwickeln und zu integrieren

- Cameralink-Schnittstellenausgang 16-Bit-Rohdaten, Steuerung über serielle Schnittstelle

- Integrierte Struktur, Abmessungen stimmen mit dem Detektor überein

- 5V Einzelversorgung

- Kann sich mit hoher Geschwindigkeit bewegende Ziele erfassen



Produktspezifikationen



Modell EYA1212
Leistung des IR-Detektors
Auflösung 1280 x 1024
Pixelabstand 12 μm
Kryokühler RS058F
Spektralbereich 3,7 μm ~ 4,8 μm MW
Abkühlzeit (25°C) ≤6min
Optimale NETD (20 °C) ≤20mK
Arbeitsmodus
Bildrate 1~100 Hz einstellbar
Arbeitsmodus Schnappschuss;ITR/IWR-Integrationsmodus;Windows-Modus;Anti-Blühen
Elektrische Spezifikation
Externe Standardschnittstelle QSH-60-Pin
Digitales Video Cameralink: Ausgabe von 16-Bit-Rohdaten
Externe Synchronisierung CC1: INT/Frame externe Synchronisation;CC2: Externe MC-Synchronisierung
Kommunikation Serieller Cameralink-Port: TFG+/-, TC+/-;9600 bps
Energieversorgung 1-Kanal-Bildgebungspanel: 5 V
1-Kanal Kryokühler: 24V
Stabiler Stromverbrauch 9 W
Abmessung (mm) 149 × 58,5 × 71
Gewicht ≤680g
Arbeitstemperatur -40 °C ~ +60 °C
Vibrationsgröße Vibration: Fahrzeugmontierter Hochgeschwindigkeitstransport von GJB
Schock: Halbsinuswelle, 40 g, 11 ms, 3 Achsen, 6 Richtungen, jeweils 3 Mal



Industrielle Anwendungen



Das Wärmebildmodul EYAS1212 wird in vielen Bereichen eingesetzt, z. B. als Fernüberwachungssystem, Flugsichtverbesserungssystem, Multisensor-Nutzlast usw.



Schnelle Integration Gekühlter IR-Kamerakern EYAS1212 Megapixel 1280x1024 / 12μM 0



Über das GST Infrarot Team



Schnelle Integration Gekühlter IR-Kamerakern EYAS1212 Megapixel 1280x1024 / 12μM 1



Häufig gestellte Fragen



1. Klassifizierung von Infrarot-Focal-Plane-Arrays (FPA)



Entsprechend dem Kühlverfahren können Infrarot-Focal-Plane-Arrays in gekühlte und ungekühlte Wärmebilddetektoren unterteilt werden.Der gekühlte FPA-Infrarotdetektor verwendet derzeit hauptsächlich Dewar-Flaschen / Schnellstart-Drosselkühlschränke und Dewar-Flaschen / Stirling-Zyklus-Kühlschränke.Während der ungekühlte thermische IR-Detektor FPA bei Raumtemperatur arbeitet.Es ist das Herzstück eines ungekühlten Wärmebildsystems.Zu den gebräuchlichsten wärmeempfindlichen Materialien gehören Vanadiumoxid (Vox) und amorphes Silizium (a-Si).Vanadiumoxid-Material ist die Mainstream-Wahl auf dem aktuellen Markt;es hat einen hohen Temperaturwiderstandskoeffizienten und eine hohe thermische Empfindlichkeit.



2. Arbeitsprinzip des Infrarot-Focal-Plane-Array



Auf dem Brennebenen-Array-Detektor ist ein Array aus photoempfindlichen Elementen angeordnet.Aus dem Unendlichen emittierte Infrarotstrahlen werden durch das optische System auf diese lichtempfindlichen Elemente des Brennebenenarrays abgebildet.Der Detektor wandelt das Lichtsignal in ein elektrisches Signal um und führt ein integrales Verstärkungs-, Abtast-, Ausgangspuffer- und Multiplexsystem durch und wird schließlich an das Überwachungssystem gesendet, um ein Bild zu erzeugen.
