GAVIN615L Gekühltes Wärmebildmodul T2SL LWIR Einfache Integration

  • GAVIN615L Cooled Thermal Imaging Module T2SL LWIR Easy Integration
Herkunftsort Provinz Wuhans, Hubei, China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN615L
Min Bestellmenge 1-teilig
Preis negotiable
Zahlungsbedingungen L/C, T/T
Produktdetails
Auflösung 640x512 Pixelabstand 15μm
Hohe Empfindlichkeit ≤25 mK Spektralbereich 7,7–9,5 μm
Typ Gekühltes Kameramodul Leistung Stabil
Hervorheben

GAVIN615L kühlte Wärmebildgebungs-Modul ab

,

Abgekühltes Wärmebildgebungs-Modul

,

LWIR kühlte Wärmebildgebung ab
Hinterlass eine Nachricht
Produkt-Beschreibung

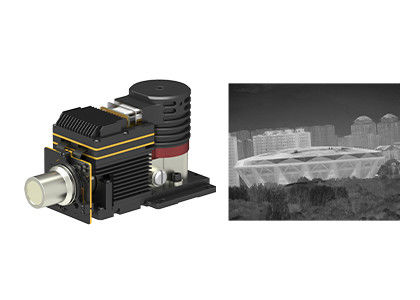

GAVIN615L einfache Integration 640x512 / 15μm T2SL LWIR gekühltes Wärmebildmodul


Beschreibung des Produkts


Das gekühlte Infrarotmodul GAVIN615L ist Mitglied der Familie der Wärmebildmodule der GAVIN-Serie. Es wird mit einem hochauflösenden T2SL LWIR-IR-Detektor mit RS058-Kryokühlgerät mit 640x512 / 15μm geliefert.Hardware-Elektronik und verschiedene Bildverarbeitungsalgorithmen sind bereits eingebettet, um scharfe und klare Wärmebilder zu präsentieren.


Mit der industriellen Standardkameralink-Schnittstelle können Infrarotkameras oder Systemintegratoren ihre eigene komplette Kamera einfach auf der Grundlage des gekühlten Infrarotmoduls GAVIN615L entwerfen oder integrieren.


Hauptmerkmale


- Erfüllung der Bedürfnisse der Langstreckenerkennung

- Hohe Empfindlichkeit

- Langstreckenerkennung.

- Weites Sichtfeld

- Einfache Integration in das System

- DVP/Cameralink-Schnittstelle, RAW/YUV-Ausgabe

- Es gibt eine Vielzahl von kontinuierlichen optischen Zoolinsen


Produktspezifikationen


Modell GAVIN615L
Leistung des IR-Detektors
Entschließung 640x512
Pixel Pitch 15 μm
Kryo-Kühler Einheit für die Bereitstellung
Spektralbereich 70,7 μm bis 9,5 μm LW
Abkühlzeit (20°C) ≤ 7 Minuten
NETD (20°C) ≤ 25mK
Bildverarbeitung
Bildrate 50 Hz/100 Hz
Dämpfungsmodus Linear/Histogramm/gemischt
Digitales Vergrößern ×1/×2/×4
Bildrichtung Horizontale/vertikale/diagonale Umdrehung
Bildalgorithmus NUC/AGC/IDE
Elektrische Spezifikation
Standard-Außenschnittstelle J30JZ 25pins
Analogvideo - Das ist nicht wahr.
Digitales Video 16bit RAW/YUV: 16bit DVP/Cameralink Ausgang
Synchronisierung Bild synchronisiert: RS422
Kommunikation RS422, 115200 Bps
Stromversorgung 20 ~ 28VDC
Stabiler Stromverbrauch 14 W
Abmessungen (mm) 155 × 67 × 80
Gewicht ≤ 900 g
Betriebstemperatur -40 °C ~ +60 °C
Schwingungsgröße Schwingungen: GJB Fahrzeug-Hochgeschwindigkeitsverkehr
Schlag: Halb-Sinus-Welle, 40 g 11 ms, 3 Achsen 6 Richtungen 3 mal pro
Optische Linsen
Optionale Linse Festvergrößerung: 25 mm/F2


Industrieanwendungen


Der Kühl-Thermalkamera-Kern GAVIN615L wird in vielen Bereichen wie Fernüberwachungssystem, Flight Vision Enhancement System, Multi-Sensor-Nutzlast usw. weit verbreitet.


GAVIN615L Gekühltes Wärmebildmodul T2SL LWIR Einfache Integration 0


Unsere Vorteile

GAVIN615L Gekühltes Wärmebildmodul T2SL LWIR Einfache Integration 1


Häufig gestellte Fragen


1Was sind die Vorteile von ungekühlten Infrarotdetektoren?

Der nicht gekühlte Infrarot-Fokaldetektor benötigt kein gekühltes Gerät, er kann bei Raumtemperatur arbeiten und hat die Vorteile eines schnellen Starts, geringen Stromverbrauchs, geringer Größe, geringem Gewicht, langer Lebensdauer,niedrige Kosten usw..


2Was sind die wichtigsten Überlegungen an einem Infrarotdetektor/Wärmemodul für Ihre Anwendung?

--- Die Auflösung des Detektors

---Die Pixelgröße

--- Die NETD

---Die Bildqualität

--- Die Optionen der Objektive

---Der Stromverbrauch

--- Größe und Gewicht

--- Die mechanische und elektrische Schnittstelle

---Der Haushalt
