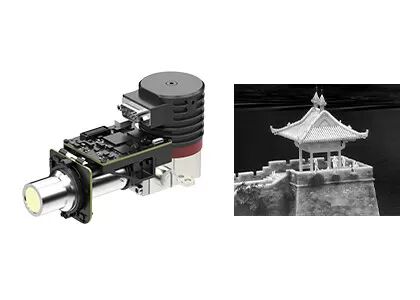

15μm abgekühlter Kamera-Kern der Kamera-640x512 der Modul-RS058 T2SL LWIR
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | EYAS615L |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 640x512 / 15μm | NETD | ≤25 mK |
|---|---|---|---|
| Spektralbereich | 7,7 ~ 9,5 μm (LW) | Größe | 142x58,5x71mm |
| Hervorheben | 640x512 kühlte Kamera-Module ab,RS058 kühlte Kamera-Module ab,Kamera-Kern T2SL LWIR |
||
Produkt-Beschreibung
Kühltes AD-Modul 640x512 / 15μm RS058 T2SL LWIR-Kühltes Infrarotmodul für schnelle Integration
Beschreibung des Produkts
Kühlte AD-Module der EYAS-Serie haben die Vorverstärkerfunktion, um das analoge Signal von gekühlten IR-Detektoren in einen digitalen Video-Stream-Ausgang umzuwandeln.Es ist mit verschiedenen Auflösungsformaten und verschiedenen Wellenbändern erhältlich. EYAS615L ist ein Mitglied der EYAS-Familie mit integriertem 640x512 / 15μm LWIR-gekühltem Detektor und RS058-Kryokühler.
Mit dem gekühlten AD-Modul der EYAS-Serie können OEM-Kunden leicht schnelle Abnahmetests an Infrarotdetektoren durchführen.eine schnelle Sekundärentwicklung von Modulen und vollständigen Produkten auf Basis gekühlter Infrarotdetektoren beginnen und ihre Entwicklungsdauer verkürzen
Wir sind ein führender Anbieter von Infrarotdetektoren und Hersteller von OEM-Kamera-Modulen.die den Kunden eine stabile Versorgung mit Infrarotprodukten bieten kann.
Hauptmerkmale
- Einfach zu entwickeln und zu integrieren
- Cameralink-Schnittstelle Ausgang 16 Bit Rohdaten, Serienportsteuerung
- Integrierte Struktur, Abmessungen stimmen mit dem Detektor überein.
- 5 V Einzelversorgung
- Fähig, sich schnell bewegendes Ziel zu erfassen
Produktspezifikationen
| Modell | EYAS615L |
| Leistung des IR-Detektors | |
| Entschließung | 640x512 |
| Pixel Pitch | 15 μm |
| Kryo-Kühler | Einheit für die Bereitstellung |
| Spektralbereich | 70,7 μm bis 9,5 μm LW |
| Kühlzeit (25°C) | ≤ 5,5 Minuten |
| Optimales NETD (20°C) | ≤ 25mK |
| Betriebsmodus | |
| Bildrate | 1~160Hz einstellbar |
| Betriebsmodus | Schnappschuss; ITR & Interlace Binning Integration Mode; Windows-Modus; Anti-Blooming |
| Elektrische Spezifikation | |
| Standard-Außenschnittstelle | QSH 60 Pins |
| Digitales Video | Cameralink: Ausgabe 16 Bit Rohdaten |
| Synchronisierung | CC1: INT/Frame externe Synchronisation; CC2: MC externe Synchronisation |
| Kommunikation | Der Serialport für Cameralink: TFG+/-, TC+/-; 9600bps |
| Stromversorgung | 1 Kanal-Bildschirm: 5V 1 Kanal-Kryokühlgerät: 24 V |
| Stabiler Stromverbrauch | 9W |
| Abmessungen (mm) | 148 × 58,5 × 71 |
| Gewicht | ≤ 680 g |
| Betriebstemperatur | -40 °C ~ +60 °C |
| Schwingungsgröße | Schwingungen: GJB Fahrzeug-Hochgeschwindigkeitsverkehr Schlag: Halb-Sinus-Welle, 40 g 11 ms, 3 Achsen 6 Richtungen 3 mal pro |
Industrieanwendungen
Das EYAS615L-Wärmebildmodul wird in vielen Bereichen wie Fernüberwachungssystem, Flight Vision Enhancement System, Multi-Sensor Payload usw. weit verbreitet.
Unsere Vorteile
Hohe Empfindlichkeit und hervorragende Leistung
Weltweit führende Technologie in der Infrarotindustrie
Verschiedene Infrarotdetektoren verfügbar
Sowohl ungekühlte als auch gekühlte IR-Detektoren in verschiedenen Formaten und Pixelgrößen
Massenproduktion zur schnellen Lieferung
Drei Produktionslinien mit einer jährlichen Produktionskapazität von bis zu Millionen Detektoren.
Häufig gestellte Fragen
1Was ist der Unterschied zwischen ungekühlten und gekühlten IR-Detektoren?
Derzeit gibt es auf dem Markt zwei Arten von Infrarot-Wärmebildsensoren, gekühlt und nicht gekühlt.
Ein ungekühlter IR-Detektor arbeitet bei Umgebungstemperatur. Er basiert auf der Halbleiterindustrie und kann daher in der Regel in großen Mengen mit geringer Größe und geringen Kosten hergestellt werden.Ungekühlte IR-Detektoren sind in tragbaren/handhelden/mobilen Geräten weit verbreitet.
Die Kühl-IR-Detektoren werden in einer Einheit verpackt, die sie bei einer extrem niedrigen Temperatur hält, die durch einen Kryokühler unterstützt wird.teurer und weniger zuverlässig als ungekühlte SensorenDie Kühlsysteme sind jedoch unglaublich empfindlich und arbeiten in der Regel mit langen Brennweitenoptiken, um eine Langstreckenmission zu erreichen.
