Langstreckenüberwachung IR-gekühlter Kameramodulkern 1280 x 1024 12 μM

  • Long Range Monitoring IR Cooled Camera Module Core 1280x1024 12μM
  • Long Range Monitoring IR Cooled Camera Module Core 1280x1024 12μM
  • Long Range Monitoring IR Cooled Camera Module Core 1280x1024 12μM
  • Long Range Monitoring IR Cooled Camera Module Core 1280x1024 12μM
  • Long Range Monitoring IR Cooled Camera Module Core 1280x1024 12μM
Herkunftsort Wuhan, Provinz Hubei, China
Markenname GST
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN1212
Min Bestellmenge 1 Stück
Preis negotiable
Zahlungsbedingungen L/C, T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Hochauflösend 1280 x 1024 Pixelabstand 12 μm
Bildrate 50Hz/100Hz Netto ≤20mK
Größe 165 x 86 x 107 mm Spektralbereich 3,7 ~ 4,8 μm MW
Hervorheben

IR-gekühlter Kameramodulkern

,

1280x1024 Kameramodulkern

,

IR-gekühlte Kameramodule 12uM
Hinterlass eine Nachricht
Produkt-Beschreibung
Megapixel GAVIN1212 Gekühlter Kamerakern



Gekühlter IR-Detektormodulkern 1280 x 1024 12 μM für Langstreckenüberwachung



Produktbeschreibung

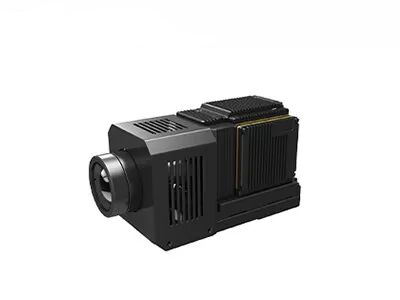

Das hochauflösende Wärmebildkameramodul GAVIN1212 integriert einen großen 1280 x 1024/12 μm gekühlten MWIR-Detektor.Verschiedene Bildverarbeitungsalgorithmen sind in die GAVIN1212-Elektronik eingebettet, um klare Infrarotbilder bei völliger Dunkelheit oder schlechten Wetterbedingungen auszugeben.Es kann Risiken und Bedrohungen auf große Distanz erkennen und erkennen, während es auf kurze Distanz mehr Zieldetails präsentiert.



Mit einer großen Auflösung von 1280 x 1024 kann es ein breiteres Sichtfeld realisieren und mehr Bilddetails liefern.Die reduzierte Pixelgröße von 12 µm bietet eine bessere räumliche Auflösung und passt zu einem kürzeren optischen Linsenfokus, um die gleiche Reichweite zu erreichen.Es ist die ideale Wahl für EO-IR-Systemintegratoren, um ihre Nutzlast für Anwendungen in der Luft oder auf Schiffen zu entwickeln.



Haupteigenschaften



Megapixel-Bilder
• 1280×1024 High Definition für ein breiteres FOV und eine längere Distanz
• 12 μm Pixelgröße für bessere räumliche Auflösung



Scharfe klare Qualität
• Gute Einheitlichkeit, effektive Pixelrate > 99,5 %
• Hohe Empfindlichkeit, NETD ≤ 20 mK



Schnelle Integration
• Unterstützt Cameralink-Schnittstelle, Ausgabe von RAW/YUV-Bilddaten
• Verschiedene optische Konfigurationen mit kontinuierlichem Zoom sind optional



Produktspezifikationen



Modell GAVIN1212
Leistung des IR-Detektors
Auflösung 1280 x 1024
Pixelabstand 12 μm
Kryokühler RS058F
Spektralbereich 3,7 μm ~ 4,8 μm MW
Kühlzeit (20 ° C) ≤8min
NETT (20°C) ≤20mK
Bildverarbeitung
Bildrate 50Hz/100Hz
Dimmmodus Linear/Histogramm/Gemischt
Digitaler Zoom ×1/×2/×4
Bildrichtung Horizontal/vertikal/diagonal spiegeln
Bildalgorithmus NUC/AGC/IDE
Elektrische Spezifikation
Externe Standardschnittstelle J30JZ 25-polig;Spezielle HDMI-Ausgangsschnittstelle
Analoges Video /
Digitales Video HDMI-Ausgang: YUV
Cameralink-Ausgabe: 16-Bit-RAW/YUV
Externe Synchronisierung

Frame External Sync: RS422


Kommunikation RS422, 115200 bps
Energieversorgung 24V±1V
Stabiler Stromverbrauch 16W
Abmessung (mm) 165x86x107
Gewicht ≤1600g
Betriebs-Temperatur -40 °C ~ +60 °C
Vibrationsgröße Vibration: Fahrzeugmontierter Hochgeschwindigkeitstransport von GJB
Schock: Halbsinuswelle, 40 g, 11 ms, 3 Achsen, 6 Richtungen, jeweils 3 Mal
Optische Linse
Optionales Objektiv Kontinuierlicher Zoom: 37,5~750 mm/F4
Fester Zoom: 19 mm/F2;40 mm/F2;240mm/F2



Industrielle Anwendungen



Das Wärmebild-Infrarotkameramodul GAVIN1212 wird in vielen Bereichen eingesetzt, z. B. als Fernüberwachungssystem, Flugsichtverbesserungssystem, Multisensor-Nutzlast usw.



Langstreckenüberwachung IR-gekühlter Kameramodulkern 1280 x 1024 12 μM 0



IR-Erkennungslösungen



Langstreckenüberwachung IR-gekühlter Kameramodulkern 1280 x 1024 12 μM 1



Häufig gestellte Fragen



1. Vorteile der optischen Gasbildgebung

Zeitsparend und effizient: Unterstützt groß angelegte Echtzeit-Erkennung, schnelle Leckortung, keine Notwendigkeit, die Produktion zu unterbrechen.
Long Range Detection: weg von gefährlichen und komplexen Bereichen, berührungslose zerstörungsfreie Prüfung, ohne zusätzliche Strahlungsquelle
Einfach zu analysieren: intuitive Bildgebung, sofortige Speicherung, bequeme Analyse
Multifunktionsinspektion: Eine Vielzahl von Gasen kann erkannt werden, mit ausgezeichneter Temperaturfernmessfunktion



2. Arbeitsprinzip der optischen Gasbildgebung

Die optische Gasbildgebung ist eine Art Infrarottechnologie, die unsichtbare Industriegase sehen kann.

Nach dem Absorbieren von Infrarotstrahlung bei bestimmten Wellenlängen wird ein Infrarotstrahlungsunterschied zwischen dem Gas und dem Hintergrund verursacht.

Der Infrarotdetektor zur Erkennung von Gaslecks mit eingebautem Schmalbandfilter empfängt nur das Infrarotband in der Nähe der Infrarotabsorptionsspitze des Gases und kann das Gas durch den Strahlungsunterschied zwischen dem Gas und dem Hintergrund in sichtbare Infrarotbilder umwandeln.
