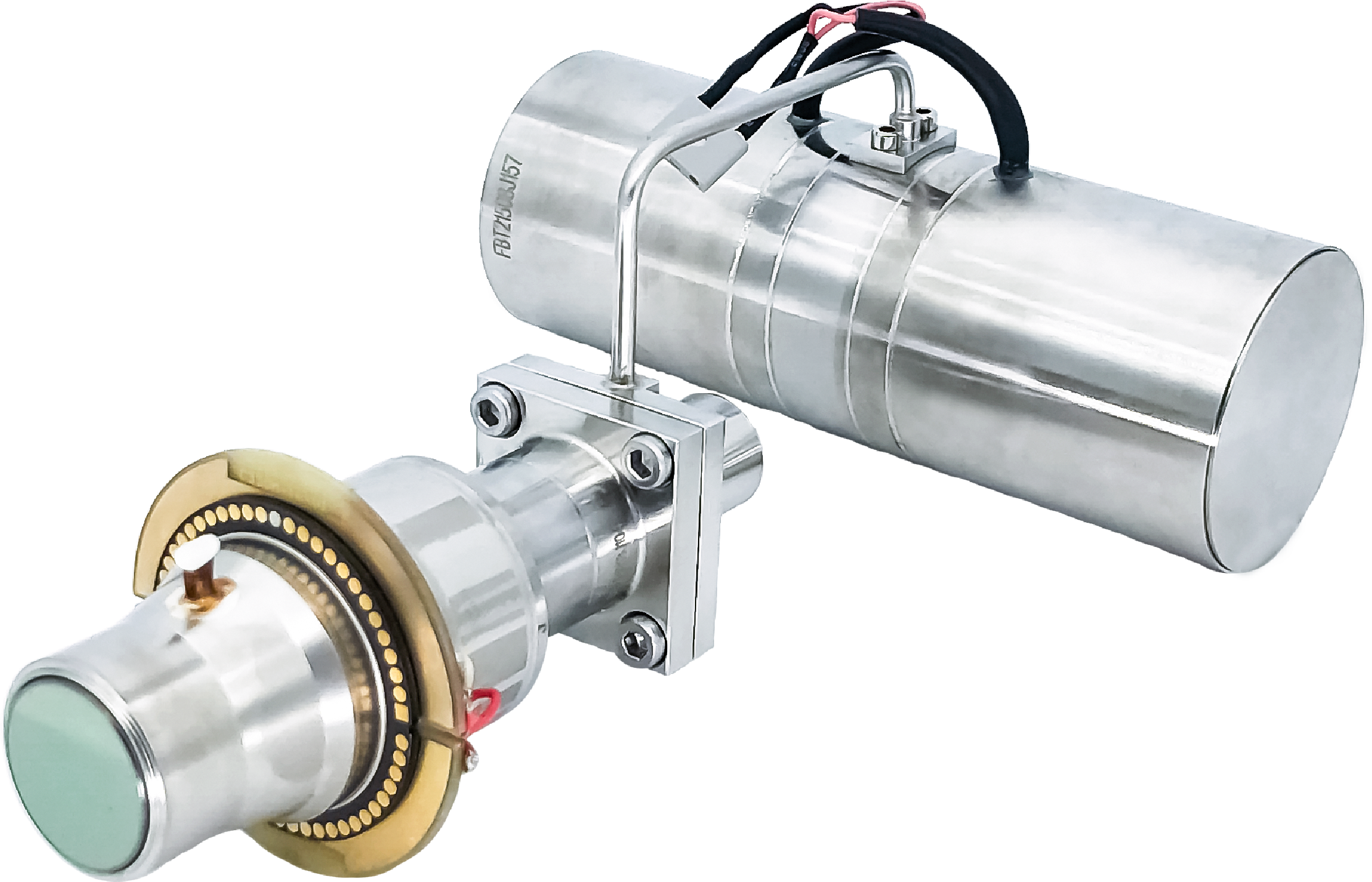

VOCs Optical Gas Imaging Gekühlter MWIR-Wärmebilddetektor 320 x 256 24 VDC

  • VOCs Optical Gas Imaging Cooled MWIR Thermal Imaging Detector 320x256 24VDC
  • VOCs Optical Gas Imaging Cooled MWIR Thermal Imaging Detector 320x256 24VDC
  • VOCs Optical Gas Imaging Cooled MWIR Thermal Imaging Detector 320x256 24VDC
  • VOCs Optical Gas Imaging Cooled MWIR Thermal Imaging Detector 320x256 24VDC
  • VOCs Optical Gas Imaging Cooled MWIR Thermal Imaging Detector 320x256 24VDC
Herkunftsort Wuhan, Provinz Hubei, China
Markenname GST
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer C330M-G
Min Bestellmenge 1 Stück
Preis negotiable
Zahlungsbedingungen L/C, T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Funktion Gaslecksuche Kryokühler RS058/RS058I/LS734
Detektorauflösung 320 x 256 Pixel Größe 30 μm
Netto ≤15mK Spektralbereich 3,2 ± 0,1 ~ 3,5 ± 0,1 μm
Hervorheben

Wärmebilddetektor 320 x 256

,

gekühlter MWIR-Wärmebilddetektor

,

optischer VOC-Gasbilddetektor
Hinterlass eine Nachricht
Produkt-Beschreibung

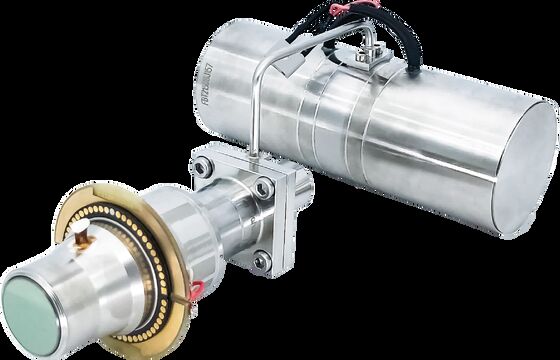

VOC-Gaslecksuche Gekühlter MWIR-Wärmebilddetektor 320 x 256 30 μM



Produktbeschreibung



Der gekühlte Infrarotdetektor C330M-G wurde speziell für die Erkennung von VOC-Gaslecks mit der Funktion entwickelt, Infrarotstrahlung des Ziels mit einer Wellenlänge von 3,2 bis 3,5 μm in ein elektrisches Signal umzuwandeln.Seine externe mechanische Schnittstelle, optische Schnittstelle und elektronische Schnittstelle werden gemeinsam verwendet und können erweitert werden.C330M-G kann in großem Umfang zur Überwachung der atmosphärischen Umgebung und zur Erkennung von Gaslecks, zur Schadstoffentladung und zur Erkennung chemischer Gase in petrochemischen Anlagen und Raffinerien eingesetzt werden.



Haupteigenschaften



Optische Gasbildgebung
• Berührungslose Erkennung über große Entfernungen
• Hocheffiziente, sichere und breite Palette der Gaslecksuche

Hohe Empfindlichkeit
• Hochempfindlicher gekühlter Infrarot-Detektor, sehr effizient bei der Anwendung bei niedriger Gaskonzentration und langsamem Gasfluss
• Effektive Lecksuche umfasst Alkane, Alkene, Alkohole, Benzole, Ketone und andere Gase

Entwickelt für die Anforderungen der Benutzer
• Unterstützt 12-V-Stromversorgung für Explosionsschutz-Zertifizierung
• Verschiedene Kryokühler für geringes Gewicht, geringen Stromverbrauch, lange Lebensdauer und hohe Zuverlässigkeit erhältlich
• Anpassbarer Spektralbereich: 3μm~5μm MWIR (für mehr Gaserkennungstypen: CO, CO2 usw.)



Produktspezifikationen



Modell C330M-G
Sensibles Material HgCdTe/MCT
Auflösung 320×256
Pixel Größe 30 μm
Spektralbereich 3,2 μm ± 0,1 μm ~ 3,5 μm ± 0,1 μm (anpassbarer Bereich: 3 μm ~ 5 μm)
Arbeitsmodus Schnappschuss;ITR-Integrationsmodus;Windows-Modus;Anti-Blühen
Ladekapazität 36Me-/12Me-
Dynamikbereich ≥80dB
Anzahl der Ausgabe 1 oder 4;Bis zu 6,6 MHz/pro Ausgang
Typisch NETD 10mK (F1.5)
Effektive Pixelrate ≥99,5 %
Reaktion Ungleichmäßigkeit ≤8%

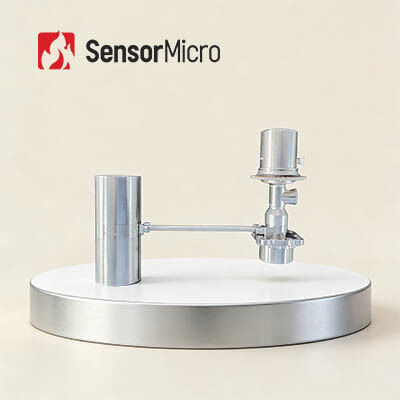

Kryokühler RS058 RS058I LS734
Kühlertyp Integrierter Rotations-Stirling-Kühler Integrierter Rotations-Stirling-Kühler Linearer Rotations-Stirling-Kühler
Stabiler Stromverbrauch ≤7W ≤7W ≤10W
max.Energieverbrauch ≤15W ≤15W ≤45W
Energieversorgung 24 V Gleichstrom 12 V Gleichstrom 24 V Gleichstrom
Kühlzeit ≤6min30s ≤7min ≤5min
Größe (mm) 142 x 58,5 x 71 142 × 58,5 × 71 Kompressor Φ46×122
Dewar Φ40×114
Gewicht ≤600g ≤600g ≤1,2 kg
Arbeitstemperatur -45 °C ~ +71 °C



Industrielle Anwendungen



Der gekühlte MWIR-Wärmebilddetektor C330M-G zur Gaslecksuche wird für Kunden mit starken Entwicklungsfähigkeiten eingesetzt.Durch die Integration dieses gekühlten Thermosensors können die unsichtbaren VOCs (flüchtige organische Verbindungen) erkannt und visualisiert werden, sodass weitere Schäden vermieden werden können.Zu diesen Gasen gehören beispielsweise: Methan, Ethan, Propan, Butan, Pentan, Hexan, Heptan, Octan, Ethylen, Propylen, Isopren, Methanol, Ethanol, Butanon, Benzol, Toluol, Xylol, Ethylbenzol usw.



Ausstellungen



VOCs Optical Gas Imaging Gekühlter MWIR-Wärmebilddetektor 320 x 256 24 VDC 0



Häufig gestellte Fragen



1. Vorteile der optischen Gasbildgebung

Zeitsparend und effizient: Unterstützt groß angelegte Echtzeit-Erkennung, schnelle Leckortung, keine Notwendigkeit, die Produktion zu unterbrechen.
Long Range Detection: weg von gefährlichen und komplexen Bereichen, berührungslose zerstörungsfreie Prüfung, ohne zusätzliche Strahlungsquelle
Einfach zu analysieren: intuitive Bildgebung, sofortige Speicherung, bequeme Analyse
Multifunktionsinspektion: Eine Vielzahl von Gasen kann erkannt werden, mit ausgezeichneter Temperaturfernmessfunktion



2. Arbeitsprinzip der optischen Gasbildgebung

Die optische Gasbildgebung ist eine Art Infrarottechnologie, die unsichtbare Industriegase sehen kann.

Nach dem Absorbieren von Infrarotstrahlung bei bestimmten Wellenlängen wird ein Infrarotstrahlungsunterschied zwischen dem Gas und dem Hintergrund verursacht.

Der Infrarotdetektor zur Erkennung von Gaslecks mit eingebautem Schmalbandfilter empfängt nur das Infrarotband in der Nähe der Infrarotabsorptionsspitze des Gases und kann das Gas durch den Strahlungsunterschied zwischen dem Gas und dem Hintergrund in sichtbare Infrarotbilder umwandeln.
