  • 640x512 15μm Cooled LWIR Infrared Detector T2SL for Monitoring Systems
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer C615S
Min Bestellmenge 1 Stück
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 640x512 Pixelabstand 15μm
Stabiler Stromverbrauch ≤8W Max. Bildrate 220 Hz
Spektralbereich 70,7 μm±0,2 μm·9,4 μm±0,3 μm Größe 142x58,5x71mm
Hervorheben

Integrierter LWIR-Infrarotdetektor

,

640x512 gekühlter LWIR-Detektor

,

Gekühlter LWIR-Infrarotdetektor 15 µM
Hinterlass eine Nachricht
Produkt-Beschreibung
Produktübersicht

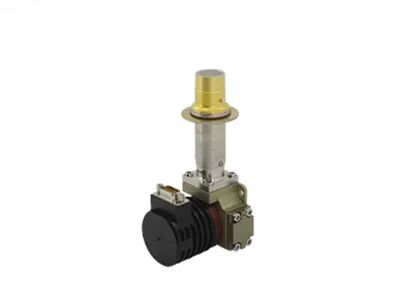

T2SL 640×512 / 15 µm LWIR gekühlter Infrarotdetektor mit integrierter Dewar-Kühler-Einheit

Die C615S LWIR integrierte Dewar-Kühler-Einheit ist einer der von SensorMicro entwickelten T2SL-gekühlten Infrarotdetektoren. Es handelt sich um eine 640×512 / 15 µm Typ II Superlattice (T2SL) integrierte Detektor-Kühler-Einheit (IDCA), die für Hochleistungs-Langwellen-Infrarot (LWIR)-Wellenbänder von 7,7–9,4 µm entwickelt wurde.

Mit einer Auflösung von 640×512 und einer reduzierten Pixelgröße von 15 µm liefert die C615S klare Bilder und überlegene Leistung. Sie verfügt über fortschrittliche Technologie, hohe Quanteneffizienz, hohe Bildrate, hohe Empfindlichkeit, geringes Rauschen und ausgezeichnete Nicht-Uniformität.

Als gekühlter LWIR-Detektor arbeitet er zuverlässig in Sand- oder Staubklimata und wird von Sonnenlichtflimmern oder Hochtemperaturflammen nicht beeinträchtigt.

Hauptmerkmale
Langwellen-Detektion, Störungsunempfindlich
  • Starke Durchdringungsfähigkeit in Sand und Staub, anpassungsfähig an komplexe Umgebungen
  • Unbeeinflusst von Blendung bei starkem Sonnenlicht oder auf Wasseroberflächen
  • Verbesserte Fähigkeit zur Detektion von Objekten mit niedriger Temperatur
T2SL-Technologie zur Führung von Branchentrends
  • Höhere Quanteneffizienz mit überlegener Empfindlichkeit
  • Geringes Rauschen und ausgezeichnete Nicht-Uniformität
Hohe Vielseitigkeit, stabile Versorgung
  • Anpassbarer F-Faktor
  • Konstante Qualität in der Massenproduktion
Produktspezifikationen
Modell C615S LWIR gekühlter Infrarotdetektor
Empfindliches Material T2SL
Auflösung 640×512
Pixelgröße 15 µm
Spektrale Antwort 7,7 µm ± 0,2 µm ～ 9,4 µm ± 0,3 µm
Arbeitsmodus Snapshot; ITR / Interlace & Binning Integrationsmodi; Fenster-Modus; Anti-Blooming
Ladekapazität ITR: 12,22 Me⁻ / 6,67 Me⁻
Interlace & Binning: 24,44 Me⁻ / 13,33 Me⁻
Dynamikbereich ITR: ≥ 76 dB
Interlace & Binning: ≥ 77 dB
Ausgabekanäle 4; bis zu 22,5 MHz pro Ausgang
Max. Bildrate 220 Hz
Typische NETD 25 mK (F2 ITR)
22 mK (F2 Interlace & Binning)
Effektive Pixelrate ≥ 99,5%
Antwort-Nicht-Uniformität ≤ 8%
Konfigurierbarer Kryokühler RS058F
Stabile Leistungsaufnahme (23 ℃) ≤ 8 W
Max. Leistungsaufnahme (71 ℃) ≤ 20 W
Stromversorgung 24 V DC
Kühlzeit (23 ℃) ≤ 5 min 30 s
Maximale Größe (mm) 148 × 58,5 × 71
Gewicht (g) ≤ 570
Betriebstemperatur -45 ℃ ～ +71 ℃
Industrielle Anwendungen

Der C615S LWIR gekühlte Infrarotdetektor wird in vielen Bereichen eingesetzt, darunter zerstörungsfreie Prüfungen (ZfP), Umweltüberwachung, Langstreckenüberwachung und wissenschaftliche Forschung.

Standardisierter Service
  • Vollständige Dokumentation: Produkthandbücher, Einrichtungsanleitungen und Auswahlreferenzen – starten Sie ohne Rätselraten.
  • Unterstützung bei Entwicklung & Tests: Integrierte Musterprüfung, Leistungsbewertung und Parameterverifizierung leicht gemacht.
  • Fortschrittliches Entwickler-Toolkit: SDKs, APIs, Algorithmen und Debugging-Tools für tiefe Integration.
  • Ferntechnischer Support: 24/7-Support mit schneller Reaktion und zeitnaher Lösung kritischer Probleme.
  • Garantie: Originalteile und strikte Prozesskonformität zur Wiederherstellung optimaler Leistung.
FAQs
1. Was sind die Vorteile der optischen Gasbildgebung?
  • Zeitersparend & effizient: Unterstützt groß angelegte Echtzeit-Detektion und schnelle Leckortung ohne Produktionsunterbrechung.
  • Langstrecken-Detektion: Hält Bediener von gefährlichen und komplexen Bereichen fern; berührungslose, zerstörungsfreie Prüfung ohne zusätzliche Strahlungsquelle.
  • Einfach zu analysieren: Intuitive Bildgebung, sofortige Speicherung und bequeme Analyse.
  • Multifunktionsinspektion: Detektiert eine Vielzahl von Gasen und verfügt über eine ausgezeichnete Fern-Temperaturmessfunktion.
2. Was ist das Funktionsprinzip der optischen Gasbildgebung?

Optische Gasbildgebung ist eine Art Infrarottechnologie, die unsichtbare Industrieabgase sichtbar macht.

Nach der Absorption von Infrarotstrahlung bei bestimmten Wellenlängen entsteht ein Strahlungsunterschied zwischen dem Gas und dem Hintergrund.

Der Infrarotdetektor zur Lecksuche von Gasen empfängt mit seinem integrierten Schmalbandfilter nur das Infrarotband nahe dem Absorptionspeak des Gases und wandelt das Gas durch den Strahlungsunterschied zwischen Gas und Hintergrund in ein sichtbares Infrarotbild um.
