MWIR-gekühltes Wärmemodul 640 x 512 / 15 μm für elektrooptisches Infrarotsystem
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | GAVIN615B |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 640 x 512 / 15 μm | NETD | ≤ 20 mk |
|---|---|---|---|
| Spektralbereich | 3,7 ~ 4,8 μm MW | Bildrate | 50Hz/100Hz |
| Größe | 125 x 92 x 67 mm | Gewicht | ≤650g |
| Hervorheben | Infrarotsystem Wärmemodul 15 uM,640 x 512 MWIR Wärmemodul,elektrooptisches MWIR Wärmemodul |
||
Produkt-Beschreibung

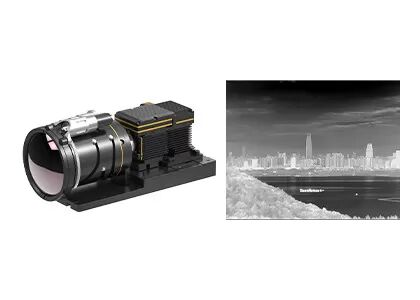

Kühltemperaturmodul 640x512 / 15μM MWIR für elektrooptisches Infrarotsystem
Beschreibung des Produkts
GAVIN615B ist ein von SensorMicro entwickeltes Kühlmodul zur Wärmebildgebung mit mittlerer Welle. Es besteht aus einem 640x512 / 15μm HgCdTe MWIR IR-Detektor mit RS046 Kryocooler,Hardware-Elektronik und verschiedene Bildverarbeitungsalgorithmen sind bereits eingebettet, um scharfe und klare Wärmebilder zu präsentieren.
Der GAVIN615B ist mit RS046-Kryokühlgerät konfiguriert und ist sehr kompakt, 125x92x67 mm groß und wiegt weniger als 650 g. Sein stabiler Stromverbrauch beträgt nur 12w.Mit industriell standardisierter Kamera-Schnittstelle, können Infrarotkameras oder Systemintegratoren ihre eigene komplette Kamera einfach auf der Grundlage des Wärmebildmoduls GAVIN615B entwerfen oder integrieren.
Hauptmerkmale
- Hohe Empfindlichkeit, NETD≤20mK
- Langstreckenerkennung.
- Einstellbare Bildrate
- Einfache Integration in das System
Produktspezifikationen
| Modell | GAVIN615B |
| Leistung des IR-Detektors | |
| Entschließung | 640x512 |
| Pixel Pitch | 15 μm |
| Kryo-Kühler | Einheitliche Datenbank |
| Spektralbereich | 30,7 μm·4,8 μm MW |
| Abkühlzeit (20°C) | ≤ 7 Minuten |
| NETD (20°C) | ≤ 20mK |
| Bildverarbeitung | |
| Bildrate | 50 Hz/100 Hz |
| Dämpfungsmodus | Linear/Histogramm/gemischt |
| Digitales Vergrößern | ×1/×2/×4 |
| Bildrichtung | Horizontale/vertikale/diagonale Umdrehung |
| Bildalgorithmus | NUC/AGC/IDE |
| Elektrische Spezifikation | |
| Standard-Außenschnittstelle | J30JZ 25pins |
| Analogvideo | - Das ist nicht wahr. |
| Digitales Video | 16bit RAW/YUV: 16bit DVP/Cameralink Ausgang |
| Synchronisierung | Bild synchronisiert: RS422 |
| Kommunikation | RS422, 115200 Bps |
| Stromversorgung | 20 ~ 28VDC |
| Stabiler Stromverbrauch | 12 W |
| Abmessungen (mm) | 125 × 92 × 67 |
| Gewicht | ≤ 650 g |
| Betriebstemperatur | -40 °C ~ +60 °C |
| Schwingungsgröße | Schwingungen: GJB Fahrzeug-Hochgeschwindigkeitsverkehr Schlag: Halb-Sinus-Welle, 40 g 11 ms, 3 Achsen 6 Richtungen 3 mal pro |
| Optische Linsen | |
| Optionale Linse | Kontinuierliche Vergrößerung 60 bis 240 mm/F4 15 bis 300 mm/F4 21 ~ 420 mm/F4 35 ~ 690 mm/F4 |
Industrieanwendungen
Das thermische Infrarot-Kamera-Modul GAVIN615B wird in vielen Bereichen wie Fernüberwachungssystem, Flight Vision Enhancement System, Multi-Sensor-Nutzlast usw. weit verbreitet.
Kühlte und ungekühlte Thermalbildlösungen
Über uns
Unsere Vision: Die Grenzen der Wahrnehmung zu überschreiten und die Art und Weise zu verändern, wie sich Menschen mit der Welt um sie herum verbinden.
Unsere Mission: Die Kraft der Infrarot-Sensorik zu nutzen, um Industrien weltweit zu verändern, um intelligentere Entscheidungen, sicherere Umgebungen und eine vernetztere Zukunft zu ermöglichen.
Unser Wert: Erstellen wir fortschrittliche Infrarot-Technologie, die die Welt zu einem besseren Ort macht.
Häufig gestellte Fragen
1- Wofür wird ein Kryokühler verwendet?
Bei vielen High-End-Anwendungen werden die Sensoren sehr kalt gehalten, so dass thermische Bilder bei langfristigen Missionen aufgenommen werden können.Die Sensoren, die Bilder erfassen, benötigen extrem niedrige Temperaturen..
2. Was sind die wichtigsten Faktoren zur Messung der Qualität von Cryocooler?
Eine lange Akkulaufzeit und ein zuverlässiger Betrieb sind die wichtigsten Faktoren, um die Qualität eines Kryokühlers zu messen.Die MTTF (Mean Time to Failures) hat sich auf 10 erhöht.,000 Stunden, was den Anforderungen an den 24-*7-Startbetrieb entspricht.
3Was ist MTTF?
MTTF (Mean Time to Failure) misst die Zuverlässigkeit eines Teils. Es zeigt Ihnen, wie lange durchschnittlich ein Teil hält, bevor es kaputt geht und Sie es ersetzen müssen.Es zeigt Ihnen die Qualität der Teile, die Sie kaufen.Je länger sie halten, desto mehr Wert erhalten Sie.
4Was ist ein MCT/HgCdTe-Detektor?
MCT, auch HgCdTe genannt, bezieht sich auf Quecksilber-Cadmium-Tellurid, eine chemische Verbindung aus Cadmium-Tellurid (CdTe) und Quecksilber-Tellurid (HgTe) und ein häufiges Material in Photodetektoren.Der MCT/HgCdTe-Detektor ist ein photokonduktiver Detektor, der in einer kryogenen Umgebung arbeitet und Infrarotstrahlung erkennen kannEs ist empfindlicher als die Wärmesensoren.
