Ungekühltes LWIR-Wärmebildgebungs-Modul 640x512 12uM für UAV-Nutzlasten

Herkunftsort Provinz Wuhans, Hubei, China
Markenname GST
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iTL612/R
Min Bestellmenge 1-teilig
Preis Negotiable
Zahlungsbedingungen L/C, T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Entschließung 640x512 Leistungsaufnahme 0.7W
Spektralbereich 8~14μm Pixel-Neigung 12μm
Typisches NETD ≤40mK Feldrate 30Hz
Markieren

LWIR-Wärmebildgebungs-Modul 12uM

,

Wärmebildgebungs-Modul UAV-Nutzlasten-LWIR

,

LWIR-Wärmekamera-Kern 640x512

Hinterlass eine Nachricht
Produkt-Beschreibung

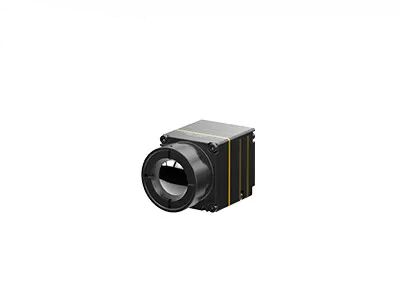

Ungekühltes LWIR-Wärmebildgebungs-Modul 640x512 12um für UAV-Nutzlasten



Produkt-Beschreibung


Das iTL612R ist ein ungekühltes radiometrisches Wärmebildgebungsmodul LWIR für Brummen mit Spektralbereich von 8 bis 14μm. Integriert dem GST selbst-entwickelte Oblate-Niveau-Verpacken640×512/12μm Infrarotdetektor, hat das Infrarotmodul der kamera iTL612 starke Bildverarbeitungsalgorithmen und optionale radiometrische Funktion, damit Ziele in den hoch gelegenen Langstreckenszenen leicht identifiziert werden können.



Mit Minigröße bei 21mm×22.3mm×27.3mm und Leichtgewichtler so niedrig als 21g, ist das iTL612uncooled-Wärmebildgebungsmodul sehr passend, in Brummen mit strengem Platzbedarf integriert zu werden. Seine Kompaktbauweise hat die höchste Ebene der gleichen Spezifikationswärmekameramodule erreicht. Außerdem garantiert sein optimierter Stromkreisstrukturentwurf stabiler Leistungsaufnahme so niedrig wie 0.7W, das effektiv die lange Batteriedauer des Infrarotsystems verbessert.

Das thermische Modul iTL612 wird besonders für das Feld der vorbestimmten Wartung, der photo-voltaischen Inspektion, des Umweltschutzes, der wissenschaftlichen Forschung, des Luftbildfotografies, der polizeilichen Untersuchung, der Entlastung u. der Rettung, des Forest Fire Preventions, der städtischen Sicherheit etc. entwickelt.



Hauptmerkmale


Kompakter u. leichter Entwurf
• Größe: 21mm×22.3mm×27.3mm (mit 9.1mm Linse)
• Gewicht: 20.8g±1.5g (mit 9.1mm Linse)
• Leistungsaufnahme der geringen Energie so niedrig wie 0.7W

Klares Bild u. genaue Radiometrie
• Nagelneuer Bildprozessalgorithmus: NUC/3DNR/DNS/DRC/EE
• Unterstützung Windows/Linux/ARM SDK
• Unterstützung regional, Punkt u. Isothermetemperaturmessung

Verschiedene Schnittstellen für einfache Integration
• DVP/LVDS/USB2.0 Schnittstellen, RAW-/YUVbilddatenausgabe, Steuerung der seriellen Schnittstelle


Produktbeschreibungen



Modell iTL612/R
Ir-Detektor-Leistung
Empfindliches Material Vanadium-Oxid
Entschließung 640×512
Pixel-Größe 12μm
Spektralbereich 8~14μm
Typisches NETD ≤40mk
Bildverarbeitung
Rahmen-Rate 30Hz
Startzeit 5s
Digital-Video RAW/YUV/BT656
Bild-Algorithmus Ungleichmäßigkeits-Korrektur (NUC)
Schalldämpfung 3D (3DNR)
De-Geräusche (DNS)
Dynamikwert-Kompression (EAW)
Kantenanhebung (EE)
Bild-Anzeige Schwarze heiße/weiße heiße/Pseudofarbe
PC Software
ICC Software Modulsteuerung u. Videodarstellung
Elektrische Spezifikationen
Externe Standardschnittstelle 30Pin_HOURS: DF40C-30DP-0.4V (51), (STUNDEN, Mann)
USB-Erweiterungsplatine Art-c
Kommunikationsschnittstelle RS232-TTL/USB2.0
Digital-Videoschnittstelle CMOS8/USB2.0
Versorgungs-Spannung 3.3V±0.1V VDC
Typische Leistungsaufnahme 0.7W
Temperaturmessung
Betriebstemperaturbereich -10°C~+50°C
Temperaturmessungs-Strecke -20°C~+150°C, 0°C~550°C; Stützkundenbezogenheit und -expansion
Temperaturmessungs-Genauigkeit Größer von ±3°C oder von ±3% (@23℃±3℃)
Regionale Temperaturmessung Stützmaximaler, minimaler und Durchschnittswert der Ertrag-regionalen Temperatur
SDK Unterstützung Windows/Linux/ARM; Erzielen Sie Video-Stream-Analyse und Umwandlung von Grau zu Temperatur
Körperliche Eigenschaften
Größe (Millimeter) 21×22.3×27.3 (mit 9.1mm Linse)
Gewicht 20.8g±1.5g (mit 9.1mm Linse)
Klimaanpassungsfähigkeit
Betriebstemperatur -40°C~+70°C
Lagertemperatur -45°C~+85°C
Feuchtigkeit 5%~95%, kondensationsfrei
Erschütterung 5.35grms, Achse 3
Schock Halb-Sinus Welle, 40g/11ms, 3 Richtung der Achsen-6
Zertifikate ROHS2.0/REACH
Optik
Optionale Linse Fixfocus athermal: 9.1mm



Industrielle Anwendungen


Das iTL612-/Rwärmebildgebungsmodul kann in UAV-Nutzlasten integriert werden und tragbare Geräte, damit auf den Gebieten der vorbestimmten Wartung, der photo-voltaischen Inspektion, des Umweltschutzes, der wissenschaftlichen Forschung, des Luftbildfotografies, der polizeilichen Untersuchung, der Entlastung u. der Rettung weitverbreitet ist, Forest Fire Prevention, städtische Sicherheit etc.
Ungekühltes LWIR-Wärmebildgebungs-Modul 640x512 12uM für UAV-Nutzlasten 0


Unsere Vorteile


Ungekühltes LWIR-Wärmebildgebungs-Modul 640x512 12uM für UAV-Nutzlasten 1

Ungekühltes LWIR-Wärmebildgebungs-Modul 640x512 12uM für UAV-Nutzlasten 2


FAQ



1.What ist Pseudofarbe?

Pseudofarbe, nannte auch falsche Farbe, kann die Wärmeverteilung von Gegenständen in Sichtbilder durch das Infrarotwärmebildgebungssystem umgewandelt werden und auf dem Monitor in der Graustufe oder Pseudofarbe angezeigt werden. So kann die Temperaturverteilung von Gegenständen erreicht werden. Um sie einfacher zu machen werden dargestellt damit Leute leicht ein Wärmebild sichtlich sie unter Verwendung der falschen Farben analysieren, die den Unterschied bezüglich der Temperatur darstellen.



2. Wieviele Angebot Pseudowärmebildgebungsmodul der farbdose GST?

- Weißes heißes

- Lava

- Ironbow

- Heißes Eisen

- Medizinisch

- Arktis

- Rainbow1

- Rainbow2

- Glühend

- Weißes heißes
