VOx ungekühlte Thermalkamera mit 640x512 Auflösung 12μm Pixelgröße und Langwellen 8~14μm Spektralbereich
| Herkunftsort | China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | COIN612G2 |
| Min Bestellmenge | 1-teilig |
| Preis | Verhandelbar |
| Zahlungsbedingungen | T/T |
Produktdetails
| Auflösung | 640x512 / 12μm | Bildrate | 25Hz/30Hz/50Hz |
|---|---|---|---|
| Digitales Video | RAW/YUV422 | Analoges Video | PAL/NTSC |
| NETD | ≤25mK/F1.0/25℃ | Spektralbereich | 8~14μm |
| Hervorheben | Langwelle FPA-Wärmekamera-Kern,VOx-ungekühlter Wärmekamera-Kern,ungekühltes thermisches Modul des kontinuierlichen lauten Summens 8X |
||
Produkt-Beschreibung

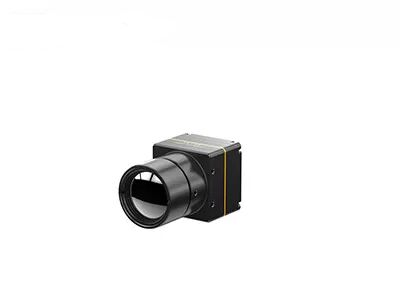

VOx ungekühlter Wärmebildkamerakern 640 x 512/12 μm Langwelle mit verschiedenen IR-Objektiven
Produktübersicht
Das ungekühlte Infrarotmodul COIN612G2 integriert einen 640 x 512/12 μm großen Wafer-Level-Package (WLP)-Infrarotbilddetektor, eine Hochleistungs-Signalverarbeitungsschaltung und einen Bildverarbeitungsalgorithmus. Dank der Wafer-Level-Packaging-Technologie verfügt der WLP-Infrarotdetektor über einen einfacheren Herstellungsprozess und lässt sich leichter integrieren, was sich besser für die Produktion großer Stückzahlen und kostengünstiger Produktion eignet.
Das Infrarotmodul COIN612G2 zeichnet sich durch eine scharfe und gestochen scharfe Wärmebilddarstellung, kompakte Größe und niedrige Kosten aus. Bisher haben wir unseren Kunden verschiedene ausgereifte und stabile Infrarot-Wärmebildlösungen zur Verfügung gestellt. Infrarotmodule der COIN-Serie lassen sich einfacher in mehr Terminalprodukte integrieren und senken die Kosten für Kunden erheblich.
Hauptmerkmale
- Umfassende Funktionalität, kostengünstige Lösung
• Entwickelt mit einem leistungsstarken, kosteneffizienten ApexCore-Infrarotdetektor auf Waferebene mit NETD ≤25 mK
• Kombiniert einen Mainstream-FPA mit fortschrittlichen Bildverarbeitungsalgorithmen, um die Bildqualität zu verbessern - Kompakte Struktur, leichtes Design
• Abmessungen: 25,4×25,4×15,7 mm
• Gewicht: 15 ± 1 g, Stromverbrauch ≤ 0,65 W - Vielseitige Konfiguration, schnelle Integration
• Mehrere Linsenoptionen verfügbar, um unterschiedlichen Anwendungsanforderungen gerecht zu werden
• Unterstützt USB 2.0/DVP/LVDS/BT.656-Bildausgabeschnittstellen
• Gibt RAW/YUV-Bilddaten mit serieller Port-Steuerung aus
Produktspezifikationen
| Modell | COIN612G2 |
|---|---|
| IR-Detektor-Anzeigen | |
| Empfindliches Material | VOx |
| Auflösung | 640×512 |
| Pixelgröße | 12μm |
| Spektrale Reaktion | 8μm ~ 14μm |
| Typisches NETD | ≤25mK/F1.0/25℃ |
| Bildverarbeitung | |
| Digitale Bildrate | 25/30/50Hz |
| Startzeit | 6s |
| Analoges Video | PAL/NTSC |
| Digitales Video | RAW/YUV422 |
| Bildalgorithmus | Ungleichmäßigkeitskorrektur (NUC) 3D-Rauschunterdrückung (3DNR) 2D-Rauschunterdrückung (DNS) Dynamikbereichskomprimierung (DRC) Kantenverbesserung (EE) |
| Bildanzeige | 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| PC-Software | |
| ICC-Software | Modulsteuerung und Videoanzeige |
| Elektrisch | |
| Standardmäßige externe Schnittstelle | 50-polig: DF40C-50DP-0,4 V (51), (HRS, männlich) |
| Erweiterungsplatine | USB3.0/USB2.0/VPC/USB2.0&VPC |
| Kommunikationsschnittstelle | TTL-232/USB2.0 |
| Digitale Videoschnittstelle | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Versorgungsspannung | 4,5 ~ 5,5 V |
| Typischer Stromverbrauch | 0,65 W |
| Mechanisch | |
| Blanke Kerngröße (mm) | 25,4×25,4×15,7 |
| Gewicht des bloßen Kerns (g) | 15 ± 1 g |
| Umweltanpassungsfähigkeit | |
| Betriebstemperatur | -40℃~+70℃ |
| Lagertemperatur | -45℃~+85℃ |
| Luftfeuchtigkeit | 5 % ~ 95 %, nicht kondensierend |
| Vibration | 5,35 g, zufällige Vibration, 3-Achsen |
| Auswirkungen | Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach |
| Zertifizierung | ROHS2.0/REACH |
| Optische Linse | |
| Optische Linse | Fester Fokus athermisch: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm/50 mm/70 mm |
| Schutzstufe | IP67 (Frontlinse) |
Industrielle Anwendungen
Der COIN612G2-Infrarotkamerakern wird häufig in den Bereichen Sicherheitsüberwachung, industrielle Bildverarbeitung, Außenbeobachtung, Brandbekämpfung und Rettung, ADAS, maschinelle Bildverarbeitung usw. eingesetzt.
Unsere Vorteile
- Produktanpassung:Passen Sie Konfigurationen an und passen Sie Algorithmen an branchenspezifische Anforderungen an
- Technischer Support und Schulung vor Ort:Bieten Sie Kernkunden eine praktische Systemeinrichtung und Betriebsschulung
- Gemeinsame Innovation für neue Produkte und Märkte:Arbeiten Sie mit Kunden zusammen, um gemeinsam innovative Infrarot-Anwendungslösungen zu entwickeln
Häufig gestellte Fragen
Was ist Pseudofarbe?
Bei Pseudofarben, auch Falschfarben genannt, kann die thermische Verteilung von Objekten durch das Infrarot-Wärmebildsystem in visuelle Bilder umgewandelt und auf dem Monitor in Graustufen oder Pseudofarben angezeigt werden. Dadurch kann die Temperaturverteilung von Objekten ermittelt werden. Um es den Menschen zu erleichtern, ein Wärmebild visuell zu analysieren, wird es mit Falschfarben dargestellt, die den Temperaturunterschied darstellen.
Wie viele Pseudofarben kann das Wärmebildmodul von SensorMicro bieten?
- Weiß heiß
- Lava
- Eisenbogen
- Heißes Eisen
- Medizinisch
- Arktis
- Regenbogen1
- Regenbogen2
- Rotglühend
- Weiß heiß
