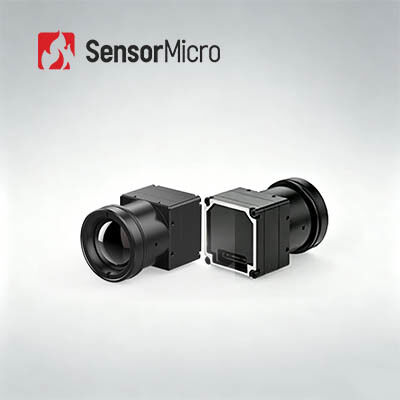

Ungekühltes LWIR-Wärmebildmodul mit einer Auflösung von 640 x 512 und einer Pixelgröße von 12 μm für Brandbekämpfung und Rettung

  • Uncooled LWIR 640x512 Resolution 12μm Pixel Size Thermal Imaging Module for Firefighting & Rescue
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer COIN612G2
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 640x512 / 12μm Typisches NETD ≤25mK/F1.0/25℃
Spektralbereich 8~14μm Nackte Kerngröße 25,4 mm × 25,4 mm × 15,7 mm
Digitales Video RAW/YUV422 Analoges Video PAL/NTSC
Hervorheben

Wärmebildgebungs-Modul 640x512 LWIR

,

Intelligentes Wärmebildgebungs-Modul der Züchtungs-LWIR
Hinterlass eine Nachricht
Produkt-Beschreibung
Ungekühltes LWIR 640x512 / 12μm Wärmebildmodul für Brandbekämpfung und Rettung
Produktübersicht

Der COIN612G2-Infrarotkamerakern ist eine ideale, sofort integrierbare Wärmebildlösung, die scharfe Wärmeerkennung, kompakte Größe und budgetfreundliche Preise kombiniert. Ausgestattet mit einem 640×512 12 μm großen ApexCore-Detektor auf Waferebene und fortschrittlichen Bildgebungsalgorithmen erreicht es eine hervorragende Temperaturempfindlichkeit (NETD ≤25 mK), um versteckte Hotspots schnell zu lokalisieren und kristallklare Wärmebilder zu liefern.

Dieser Kern unterstützt die gängige serielle Kommunikation sowie USB 2.0-, DVP-, LVDS- und BT.656-Videoausgänge und gepaart mit einer vollständigen Palette austauschbarer Objektive. Dadurch entfällt die komplexe sekundäre Entwicklungsarbeit. Ganz gleich, ob Sie industrielle Inspektionsgeräte, Nachtüberwachungskameras, Outdoor-Beobachtungsgeräte oder AIoT-Wärmeterminals entwickeln, dieser All-in-One-Kern bietet zuverlässige, kompakte und kostengünstige Wärmebildfunktionen.

Hauptmerkmale
Umfassende Funktionalität, budgetfreundlich
  • Branchenführender ApexCore-Detektor mit ≤25 mK NETD
  • Fortschrittliche Verarbeitungsalgorithmen verbessern die Auflösung von Wärmebildern
Ultrakompakte, leichte Bauweise
  • 25,4×25,4×15,7 mm Miniaturgehäuse
  • Lediglich 15±1g Gewicht
  • Der Stromverbrauch ist auf 0,65 W begrenzt
Flexible Schnittstellen und einfache Integration
  • Große Objektivoptionen für vielfältige Anwendungsfälle
  • Mehrere digitale Videoausgänge
  • Frei umschaltbare RAW/YUV-Daten mit seriellem Kontrollzugriff
Technische Spezifikationen
Modell COIN612G2
IR-Detektor-Anzeigen
Empfindliches Material VOx
Auflösung 640×512
Pixelgröße 12μm
Spektrale Reaktion 8μm ~ 14μm
Typisches NETD ≤25mK/F1.0/25℃
Bildverarbeitung
Digitale Bildrate 25/30/50Hz
Startzeit 6s
Analoges Video PAL/NTSC
Digitales Video RAW/YUV422
Bildalgorithmus Ungleichmäßigkeitskorrektur (NUC)
3D-Rauschunterdrückung (3DNR)
2D-Rauschunterdrückung (DNS)
Dynamikbereichskomprimierung (DRC)
Kantenverbesserung (EE)
Bildanzeige 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-Software
ICC-Software Modulsteuerung und Videoanzeige
Elektrisch
Standardmäßige externe Schnittstelle 50-polig: DF40C-50DP-0,4 V (51), (HRS, männlich)
Erweiterungsplatine USB3.0/USB2.0/VPC/USB2.0&VPC
Kommunikationsschnittstelle TTL-232/USB2.0
Digitale Videoschnittstelle DVP8/DVP16/USB2.0/BT.656/LVDS
Versorgungsspannung 4,5 ~ 5,5 V
Typischer Stromverbrauch 0,65 W
Mechanisch
Blanke Kerngröße (mm) 25,4×25,4×15,7
Gewicht des bloßen Kerns (g) 15 ± 1 g
Umweltanpassungsfähigkeit
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Luftfeuchtigkeit 5 % ~ 95 %, nicht kondensierend
Vibration 5,35 g, zufällige Vibration, 3-Achsen
Auswirkungen Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach
Zertifizierung ROHS2.0/REACH
Optische Linse
Optische Linse Fester Fokus athermisch: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm/50 mm/70 mm
Schutzstufe IP67 (Frontlinse)
Industrielle Anwendungen

Der Wärmekamerakern COIN612G2 kann in den Bereichen Sicherheitsüberwachung, industrielle Bildverarbeitung, Außenbeobachtung, Brandbekämpfung und Rettung, ADAS, maschinelle Bildverarbeitung und verwandte Bereiche eingesetzt werden.

Über SensorMicro

SensorMicro ist der weltweit führende Hersteller und Dienstleister für Infrarotdetektoren und liefert hochleistungsfähige ungekühlte und gekühlte Wärmebilddetektoren zusammen mit professioneller Anwendungserfahrung an Kunden weltweit.

Wir bieten fortschrittliche Infrarotdetektoren, Kamerakerne und Module mit vielseitigen Formaten und Wellenbändern. Unsere auf Klarheit, Empfindlichkeit und Effizienz ausgelegten Produkte lassen sich nahtlos in verschiedene Systeme integrieren und ermöglichen branchenübergreifend Bildgebungs- und Sensoranwendungen der nächsten Generation.

SensorMicro-Detektoren werden häufig in den Bereichen Thermografie, Sicherheit und Überwachung, persönliche Sicht, Automobil und Infrarotprodukte für Verbraucher eingesetzt. Unsere Fähigkeit zur Massenproduktion ermöglicht es uns, die wachsende Nachfrage aus allen bestehenden und aufstrebenden Märkten zu befriedigen.

Häufig gestellte Fragen
Was ist Pseudofarbe?
Pseudofarben, auch Falschfarben genannt, wandeln die Wärmeverteilung von Objekten durch das Infrarot-Wärmebildsystem in visuelle Bilder um, die auf dem Monitor in Graustufen oder Pseudofarben angezeigt werden. Dadurch ist es möglich, die Temperaturverteilung von Objekten zu ermitteln. Um die thermische Analyse visuell zu vereinfachen, werden Bilder mit Falschfarben dargestellt, die Temperaturunterschiede darstellen.
Wie viele Pseudofarboptionen bietet unser Wärmebildmodul?
Das Modul bietet 10 Pseudo-Farboptionen: White Hot, Lava, Ironbow, Hot Iron, Medical, Arctic, Rainbow1, Rainbow2, Red Hot und White Hot.
