Typisches ungekühltes Wärmekamera-Modul 640x512 30Hz NETD 40mk für Brummen

Herkunftsort Provinz Wuhans, Hubei, China
Markenname GST
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer iTL612/R
Min Bestellmenge 1-teilig
Preis Negotiable
Zahlungsbedingungen L/C, T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Entschließung 640x512 Leistungsaufnahme 0,7 W
Spektralbereich 8 ~ 14 μm Pixel-Neigung 12 μm
Typisches NETD ≤40mk Bildrate 30Hz
Markieren

Typisches ungekühltes Wärmekamera-Modul

,

Brummen-ungekühltes Wärmekamera-Modul

,

Brummen-Wärmekamera 640x512

Hinterlass eine Nachricht
Produkt-Beschreibung

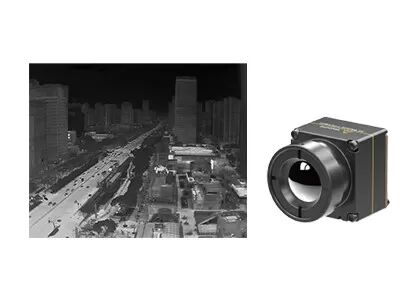

Ungekühltes Wärmekamera-Modul 640x512 12μm für Brummen typisches NETD≤40mk



Produkt-Beschreibung


Der iTL612R-Infrarotkamerakern integriert waagerecht ausgerichteten thermischen Infrarotdetektor des Pakets Oblate 640x512/12μm (WLP). Es ist ein ungekühltes radiometrisches Wärmebildgebungsmodul LWIR für Brummen mit Spektralbereich von 8 bis 14μm.

Moduleigenschaften der Wärmekamera iTL612 in der scharfen und klaren Bilddarstellung, in der kompakten Größe und in den niedrigen Kosten. Orientiert für völlig optimiertes Tauschen, versieht ungekühltes thermisches Modul iTL612R eine zuverlässige Lösung für Infrarotintegration mit begrenztem Raum. Seine Kompaktbauweise hat höchste Ebene des gleichen Spezifikationsmoduls erreicht. Sie hat auch eine optionale thermographische Funktion mit Messbereich vom ℃ -20℃~550 für industrielle Temperaturmessung.

Das thermische Modul iTL612 wird besonders für das Feld der vorbestimmten Wartung, der photo-voltaischen Inspektion, des Umweltschutzes, der wissenschaftlichen Forschung, des Luftbildfotografies, der polizeilichen Untersuchung, der Entlastung u. der Rettung, des Forest Fire Preventions, der städtischen Sicherheit etc. entwickelt.


Hauptmerkmale


Kompakter u. leichter Entwurf
• Größe: 21mm×22.3mm×27.3mm (mit 9.1mm Linse)
• Gewicht: 20.8g±1.5g (mit 9.1mm Linse)
• Leistungsaufnahme der geringen Energie so niedrig wie 0.7W

Klares Bild u. genaue Radiometrie
• Nagelneuer Bildprozessalgorithmus: NUC/3DNR/DNS/DRC/EE
• Unterstützung Windows/Linux/ARM SDK
• Unterstützung regional, Punkt u. Isothermetemperaturmessung

Verschiedene Schnittstellen für einfache Integration
• DVP/LVDS/USB2.0 Schnittstellen, RAW-/YUVbilddatenausgabe, Steuerung der seriellen Schnittstelle


Produktbeschreibungen



ModelliTL612/R
Ir-Detektor-Leistung
Empfindliches MaterialVanadium-Oxid
Entschließung640×512
Pixel-Größe12μm
Spektralbereich8~14μm
Typisches NETD≤40mk
Bildverarbeitung
Rahmen-Rate30Hz
Startzeit5s
Digital-VideoRAW/YUV/BT656
Bild-AlgorithmusUngleichmäßigkeits-Korrektur (NUC)
Schalldämpfung 3D (3DNR)
De-Geräusche (DNS)
Dynamikwert-Kompression (EAW)
Kantenanhebung (EE)
Bild-AnzeigeSchwarze heiße/weiße heiße/Pseudofarbe
PC Software
ICC SoftwareModulsteuerung u. Videodarstellung
Elektrische Spezifikationen
Externe Standardschnittstelle30Pin_HOURS: DF40C-30DP-0.4V (51), (STUNDEN, Mann)
USB-ErweiterungsplatineArt-c
KommunikationsschnittstelleRS232-TTL/USB2.0
Digital-VideoschnittstelleCMOS8/USB2.0
Versorgungs-Spannung3.3V±0.1V VDC
Typische Leistungsaufnahme0.7W
Temperaturmessung
Betriebstemperaturbereich-10°C~+50°C
Temperaturmessungs-Strecke-20°C~+150°C, 0°C~550°C; Stützkundenbezogenheit und -expansion
Temperaturmessungs-GenauigkeitGrößer von ±3°C oder von ±3% (@23℃±3℃)
Regionale TemperaturmessungStützmaximaler, minimaler und Durchschnittswert der Ertrag-regionalen Temperatur
SDKUnterstützung Windows/Linux/ARM; Erzielen Sie Video-Stream-Analyse und Umwandlung von Grau zu Temperatur
Körperliche Eigenschaften
Größe (Millimeter)21×22.3×27.3 (mit 9.1mm Linse)
Gewicht20.8g±1.5g (mit 9.1mm Linse)
Klimaanpassungsfähigkeit
Betriebstemperatur-40°C~+70°C
Lagertemperatur-45°C~+85°C
Feuchtigkeit5%~95%, kondensationsfrei
Erschütterung5.35grms, Achse 3
SchockHalb-Sinus Welle, 40g/11ms, 3 Richtung der Achsen-6
ZertifikateROHS2.0/REACH
Optik
Optionale LinseFixfocus athermal: 9.1mm



Industrielle Anwendungen


Das iTL612-/Rwärmebildgebungsmodul kann in UAV-Nutzlasten integriert werden und tragbare Geräte, damit auf den Gebieten der vorbestimmten Wartung, der photo-voltaischen Inspektion, des Umweltschutzes, der wissenschaftlichen Forschung, des Luftbildfotografies, der polizeilichen Untersuchung, der Entlastung u. der Rettung weitverbreitet ist, Forest Fire Prevention, städtische Sicherheit etc.
Typisches ungekühltes Wärmekamera-Modul 640x512 30Hz NETD 40mk für Brummen 0


One-stop Wärmebildgebungs-Lösungen


Typisches ungekühltes Wärmekamera-Modul 640x512 30Hz NETD 40mk für Brummen 1
Typisches ungekühltes Wärmekamera-Modul 640x512 30Hz NETD 40mk für Brummen 2


FAQ


1. Können Sie Wärmebildgebung blockieren?
In den meisten Fällen können Sie nicht. Aber Infrarotstrahlen können Wände nicht eindringen, und auch das Glas kann IR blockieren. So wenn Sie nicht ermittelt werden möchten, können Sie hinter dem Glas oder Wänden verbergen, zum der Wärmebildgebung zu blockieren.

2. Pseudofarbe - Lava
In der Lavapseudofarbe zeigt das Weiß an, dass hohe Temperatur und dunkelrotes niedrige Temperatur anzeigt. Seine gesamte Palette verwendet warme Farben. Für ultrahocherhitzte Ziele stimmt sie mehr mit menschlicher Sichtbetrachtung überein.

3. Was ist DRI-Strecke?
Es ist Durchschnitte des Messens des Abstandes, in dem ein Infrarotdetektor ein Bild des spezifischen Ziels produzieren kann und in Detektionsbereich, Anerkennungsstrecke, Identifizierungsstrecke unterteilt werden kann.
D (Entdeckung): Fähigkeit, einen Gegenstand vom Hintergrund zu unterscheiden
R (Anerkennung): Fähigkeit, den Objekt-Klasse (Tier-, menschlich, Fahrzeug, Boot zu klassifizieren…)
Ich (Identifizierung): Fähigkeit, den Gegenstand ausführlich (ein Mann mit einem Hut, einem Rotwild, einem Jeep…) zu beschreiben
Entsprechend Johnsons Kriterien wenn die Wahrscheinlichkeit des Zieldetails sichtbar in dem DRI-Abstand 50% ist, ist die minimalen Zahlenstrahlpaare des Ziels 1:3: 6 (oder 1:4: 8) und die entsprechende Mindestzahl von Pixeln ist 2:6: 12 (oder 2:8: 16).
Annehmend, dass der Zieldurchmesser H ist, ist die Brennweite f, ist die Pixelgröße d, und die Zeilenzahl Paare ist n, dann der Ansichtabstand L=H×f/(2n×d)
