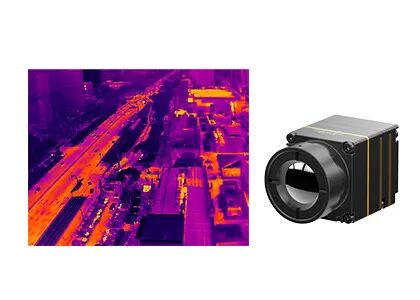

Kleine LWIR-Wärmebildkamera-Kern in Drohnen integriert 640x512 12µm
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | iTL612/R |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 640x512 | Stromverbrauch | 0,7W |
|---|---|---|---|
| Spektralbereich | 8~14μm | Pixelabstand | 12μm |
| Typisches NETD | ≤40mK | Bildrate | 30Hz |
| Hervorheben | Kleiner LWIR-Wärmekamera-Kern,Wärmekamera-Kern integriert in Brummen,ungekühltes thermisches Modul 12uM |
||
Produkt-Beschreibung
TWIN612 Wärmebildmodul
Kleine LWIR 640x512 12μm Thermalkamera Kern in Drohnen integriert
Beschreibung des Produkts
Der Infrarotkamera-Kern des iTL612R integriert einen 640x512 / 12μm Wafer Level Package (WLP) Infrarot-Wärmedetektor.Es handelt sich um ein ungekühltes LWIR-radiometrisches Wärmebildmodul für Drohnen mit einem Spektralbereich von 8 bis 14 μm.
Das iTL612-Wärmekamera-Modul verfügt über eine scharfe und klare Bilddarstellung, eine kompakte Größe und einen niedrigen Preis.Das ungekühlte thermische Modul iTL612R bietet eine zuverlässige Lösung für die Integration von Infrarotsystemen mit begrenztem RaumSeine kompakte Struktur hat das höchste Niveau des gleichen Spezifikationsmoduls erreicht.Es verfügt auch über eine optionale thermographische Funktion mit Messbereich von -20 °C ~ 550 °C für die Messung der industriellen Temperatur.
Das iTL612-Wärmemodul wurde speziell für die Bereiche Predictive Maintenance, Photovoltaikinspektion, Umweltschutz, wissenschaftliche Forschung, Luftfotografie,Ermittlungen der Polizei, Rettung und Rettung, Waldbrandverhütung, Stadtsicherheit usw.
Hauptmerkmale
Kompaktes und leichtes Design
• Größe: 21 mm × 22,3 mm × 27,3 mm (mit 9,1 mm-Objektiv)
• Gewicht: 20,8 g±1,5 g (mit 9,1 mm-Objektiv)
• Niedriger Stromverbrauch von 0,7 W
Klares Bild und genaue Radiometrie
• Brandneuer Bildverarbeitungsalgorithmus: NUC/3DNR/DNS/DRC/EE
• Unterstützung von Windows/Linux/ARM SDK
• Unterstützung der regionalen, punktlichen und isothermen Temperaturmessung
Verschiedene Schnittstellen für eine einfache Integration
• DVP/LVDS/USB2.0-Schnittstellen, RAW/YUV-Ausgabe von Bilddaten, Serialportsteuerung
Produktspezifikationen
| Modell | Einheitliche Prüfungen |
| Leistung des IR-Detektors | |
| Empfindliches Material | Vanadiumoxid |
| Entschließung | 640 × 512 |
| Pixelgröße | 12 μm |
| Spektralbereich | 8 bis 14 μm |
| Typische NETD | ≤ 40mk |
| Bildverarbeitung | |
| Bildrate | 30 Hz |
| Startzeit | 5s |
| Digitales Video | Die in Absatz 1 genannte Angabe ist nicht anwendbar. |
| Bildalgorithmus | Korrektur der Nicht-Einheitlichkeit (NUC) 3D-Lärmreduzierung (3DNR) Schallunterdrückung (DNS) Dynamische Reichweitenkomprimierung (DRC) Verstärkung der Grenzen (EE) |
| Bildanzeige | Schwarz heiß/Weiß heiß/Pseudokolor |
| PC-Software | |
| ICC-Software | Modulsteuerung und Videoanzeige |
| Elektrische Spezifikationen | |
| Standard-Außenschnittstelle | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, männlich) |
| USB-Erweiterungskarton | Typ-C |
| Kommunikationsoberfläche | Siehe auch Abschnitt 2.0 |
| Digitale Videooberfläche | CMOS8/USB2.0 |
| Versorgungsspannung | 3.3V±0,1V VDC |
| Typischer Stromverbrauch | 0.7W |
| Temperaturmessung | |
| Betriebstemperaturbereich | -10°C bis +50°C |
| Temperaturmessbereich | -20°C~+150°C, 0°C~550°C; Unterstützung für Anpassung und Erweiterung |
| Temperaturmessgenauigkeit | Größer als ±3°C oder ±3% (@23°C±3°C) |
| regionale Temperaturmessung | Unterstützender Höchst-, Mindest- und Durchschnittswert der regionalen Ausgangstemperatur |
| SDK | Unterstützung von Windows/Linux/ARM; Erreichung von Video-Stream-Analyse und Konvertierung von Grau auf Temperatur |
| Körperliche Eigenschaften | |
| Größe (mm) | 21 × 22,3 × 27,3 (mit 9,1 mm Objektiv) |
| Gewicht | 20.8g±1.5g (mit 9.1mm-Objektiv) |
| Anpassungsfähigkeit an die Umwelt | |
| Betriebstemperatur | -40°C bis +70°C |
| Speichertemperatur | -45°C bis +85°C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Vibrationen | 5.35gms, 3 Achsen |
| Schock | Halb-Sinus-Welle, 40g/11ms, 3 Achsen 6 Richtung |
| Zertifikate | Einheitliche Sicherheitsnormen |
| Optik | |
| Optionale Linse | Festfokus Athermal: 9,1 mm |
Industrieanwendungen
Das iTL612/R-Wärmebildmodul kann in UAV-Nutzlasten und tragbare Geräte integriert werden, sodass es in den BereichenVorhersagende Wartung, Photovoltaik-Inspektion, Umweltschutz, wissenschaftliche Forschung, Luftfotografie, Polizeiuntersuchungen, Hilfs- und Rettungsarbeiten, Waldbrandprävention, Sicherheit in Städten usw..
Unternehmensprofil
SensorMicro wurde mit einer einfachen, aber starken Überzeugung gegründet: Innovation sollte den Bedürfnissen der realen Welt dienen.
SensorMicro gibt es, um Menschen und Systeme in die Lage zu versetzen, über die Oberfläche hinaus in die Muster, die Probleme und die Möglichkeiten zu sehen, die darunter liegen.
Indem wir unsichtbare Wärme in sichtbare Wahrheit verwandeln, helfen wir den Branchen, klügere Entscheidungen zu treffen, das zu schützen, was am wichtigsten ist, und mit Klarheit durch Komplexität zu navigieren.
Wir haben uns darauf konzentriert, selbst gefertigt zu sein und unseren Kunden zuerst zu begegnen, und das ist ein sicheres Rezept für SensorMicro.Wir haben uns auf allen Fronten durchgesetzt., Brandbekämpfung, Industrieinspektion, medizinische Versorgung und Bildverarbeitung,Umweltüberwachung und wichtige Aspekte der CO2-Neutralität, und verbindet die Punkte des Lebens.
Wir sind mehr als nur ein Infrarot-Technologieunternehmen, wir sind eine Gemeinschaft von Menschen, die sich für eine nachhaltige, ethische und menschenorientierte Zukunft einsetzen.Jedes Pixel der Innovation, das wir schaffen, ist ein Versprechen ∙ ein Versprechen,, zu stärken und zu dienen.
Häufig gestellte Fragen
1Was sind die Vorteile von ungekühlten Infrarotdetektoren?
Der nicht gekühlte Infrarot-Fokaldetektor benötigt kein gekühltes Gerät, er kann bei Raumtemperatur arbeiten und hat die Vorteile eines schnellen Starts, geringen Stromverbrauchs, geringer Größe, geringem Gewicht, langer Lebensdauer,niedrige Kosten usw..
2Was sind die wichtigsten Überlegungen an einem Infrarotdetektor/Wärmemodul für Ihre Anwendung?
--- Die Auflösung des Detektors
---Die Pixelgröße
--- Die NETD
---Die Bildqualität
--- Die Optionen der Objektive
---Der Stromverbrauch
--- Größe und Gewicht
--- Die mechanische und elektrische Schnittstelle
---Der Haushalt
3Wie wählt man die richtige Pseudofarbe für Wärmebilder?
- Das graue Weiß eignet sich besser für das Ziel mit geringerem Temperaturunterschied
- Das Rot und Blau eignet sich besser für die Szene, in der die Problempunkte gefunden werden müssen.
- Das Eisenrot ist die Standardfarbpalette der Energieindustrie.
Hinweis: Egal, welche Palette Sie wählen, die thermische Temperatur ändert sich nicht.
