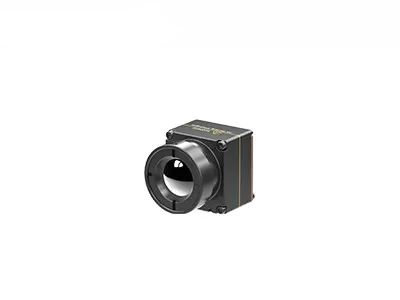

9.1mm Linsen-ungekühltes Wärmebildgebungs-Modul 30Hz 640x512 12μm für Brummen
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xEntschließung | 640x512 | Leistungsaufnahme | 0.7W |
---|---|---|---|
Spektralbereich | 8~14μm | Pixel-Neigung | 12μm |
Typisches NETD | ≤40mK | Feldrate | 30Hz |
Markieren | Ungekühltes Wärmebildgebungs-Modul 30Hz,9.1mm Linsen-Wärmebildgebungs-Modul,Wärmekamera-Kern der Brummen-640x512 |
9.1mm Linse, ungekühltes 640x512 12μm Wärmebildgebungs-Modul der Rahmen-Raten-30Hz für Brummen
Der iTL612R-Infrarotkamerakern integriert waagerecht ausgerichteten thermischen Infrarotdetektor des Pakets Oblate 640x512/12μm (WLP). Es ist ein ungekühltes radiometrisches Wärmebildgebungsmodul LWIR für Brummen mit Spektralbereich von 8 bis 14μm.
Moduleigenschaften der Wärmekamera iTL612 in der scharfen und klaren Bilddarstellung, in der kompakten Größe und in den niedrigen Kosten. Orientiert für völlig optimiertes Tauschen, versieht ungekühltes thermisches Modul iTL612R eine zuverlässige Lösung für Infrarotintegration mit begrenztem Raum. Seine Kompaktbauweise hat höchste Ebene des gleichen Spezifikationsmoduls erreicht. Sie hat auch eine optionale thermographische Funktion mit Messbereich vom ℃ -20℃~550 für industrielle Temperaturmessung.
Das thermische Modul iTL612 wird besonders für das Feld der vorbestimmten Wartung, der photo-voltaischen Inspektion, des Umweltschutzes, der wissenschaftlichen Forschung, des Luftbildfotografies, der polizeilichen Untersuchung, der Entlastung u. der Rettung, des Forest Fire Preventions, der städtischen Sicherheit etc. entwickelt.
Kompakter u. leichter Entwurf
• Größe: 21mm×22.3mm×27.3mm (mit 9.1mm Linse)
• Gewicht: 20.8g±1.5g (mit 9.1mm Linse)
• Leistungsaufnahme der geringen Energie so niedrig wie 0.7W
Klares Bild u. genaue Radiometrie
• Nagelneuer Bildprozessalgorithmus: NUC/3DNR/DNS/DRC/EE
• Unterstützung Windows/Linux/ARM SDK
• Unterstützung regional, Punkt u. Isothermetemperaturmessung
Verschiedene Schnittstellen für einfache Integration
• DVP/LVDS/USB2.0 Schnittstellen, RAW-/YUVbilddatenausgabe, Steuerung der seriellen Schnittstelle
Modell | iTL612/R |
Ir-Detektor-Leistung | |
Empfindliches Material | Vanadium-Oxid |
Entschließung | 640×512 |
Pixel-Größe | 12μm |
Spektralbereich | 8~14μm |
Typisches NETD | ≤40mk |
Bildverarbeitung | |
Rahmen-Rate | 30Hz |
Startzeit | 5s |
Digital-Video | RAW/YUV/BT656 |
Bild-Algorithmus | Ungleichmäßigkeits-Korrektur (NUC) Schalldämpfung 3D (3DNR) De-Geräusche (DNS) Dynamikwert-Kompression (EAW) Kantenanhebung (EE) |
Bild-Anzeige | Schwarze heiße/weiße heiße/Pseudofarbe |
PC Software | |
ICC Software | Modulsteuerung u. Videodarstellung |
Elektrische Spezifikationen | |
Externe Standardschnittstelle | 30Pin_HOURS: DF40C-30DP-0.4V (51), (STUNDEN, Mann) |
USB-Erweiterungsplatine | Art-c |
Kommunikationsschnittstelle | RS232-TTL/USB2.0 |
Digital-Videoschnittstelle | CMOS8/USB2.0 |
Versorgungs-Spannung | 3.3V±0.1V VDC |
Typische Leistungsaufnahme | 0.7W |
Temperaturmessung | |
Betriebstemperaturbereich | -10°C~+50°C |
Temperaturmessungs-Strecke | -20°C~+150°C, 0°C~550°C; Stützkundenbezogenheit und -expansion |
Temperaturmessungs-Genauigkeit | Größer von ±3°C oder von ±3% (@23℃±3℃) |
Regionale Temperaturmessung | Stützmaximaler, minimaler und Durchschnittswert der Ertrag-regionalen Temperatur |
SDK | Unterstützung Windows/Linux/ARM; Erzielen Sie Video-Stream-Analyse und Umwandlung von Grau zu Temperatur |
Körperliche Eigenschaften | |
Größe (Millimeter) | 21×22.3×27.3 (mit 9.1mm Linse) |
Gewicht | 20.8g±1.5g (mit 9.1mm Linse) |
Klimaanpassungsfähigkeit | |
Betriebstemperatur | -40°C~+70°C |
Lagertemperatur | -45°C~+85°C |
Feuchtigkeit | 5%~95%, kondensationsfrei |
Erschütterung | 5.35grms, Achse 3 |
Schock | Halb-Sinus Welle, 40g/11ms, 3 Richtung der Achsen-6 |
Zertifikate | ROHS2.0/REACH |
Optik | |
Optionale Linse | Fixfocus athermal: 9.1mm |
Das iTL612-/Rwärmebildgebungsmodul kann in UAV-Nutzlasten integriert werden und tragbare Geräte, damit auf den Gebieten der vorbestimmten Wartung, der photo-voltaischen Inspektion, des Umweltschutzes, der wissenschaftlichen Forschung, des Luftbildfotografies, der polizeilichen Untersuchung, der Entlastung u. der Rettung weitverbreitet ist, Forest Fire Prevention, städtische Sicherheit etc.
1.How ungekühlte Brennebene tut Reihe microbolometer Arbeit?
Indem er das Prinzip des leuchtenden thermischen Infraroteffektes verwendet, wandelt der ungekühlte Infrarotdetektor Infrarotstrahlungsenergie in Wärmeenergie mit Infrarotabsorptionsmaterial, damit die Temperatur der empfindlichen materiellen Zunahmen um. Dann ein bestimmter körperlicher Parameter der empfindlichen materiellen Änderungen dementsprechend und Bekehrte in elektrisches Signal oder in sichtbares Lichtsignal durch einen bestimmten Umwandlungsmechanismus entworfen, um die Entdeckung des Gegenstandes zu verwirklichen.
2. Was ist der Vorteil des ungekühlten Infrarotdetektors?
Ungekühlter Infrarotbrennebenedetektor benötigt kein Gerät der integrierter Dewar-kühleres Versammlung (IDCA) und kann bei Zimmertemperatur arbeiten. Er hat die Vorteile des schnellen Anfangs, Leistungsaufnahme der geringen Energie, kleines, leichtes, langes Leben, niedrige Kosten und so weiter. Obgleich die Empfindlichkeit des ungekühlten Infrarotbrennebenedetektors nicht so gut wie ist, ist die von abgekühlten Infrarotdetektoren, nach Jahren der Entwicklung, sein Kostenverlauf offensichtlich besser als der abgekühlte Detektor gewesen, der eine breitere Anwendungsaussicht hat.
