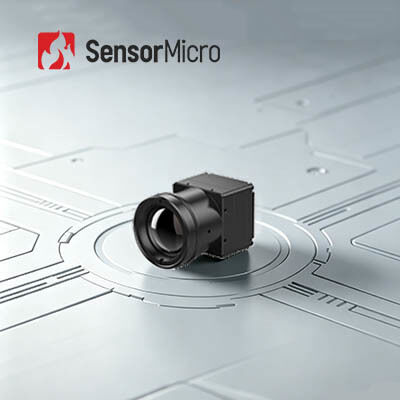

SWaP-C ungekühltes LWIR-Wärmebildmodul mit 640x512 Auflösung und 12 μm Pixel Pitch bei 0,65 W Stromverbrauch

  • SWaP-C Uncooled LWIR Thermal Imaging Module with 640x512 Resolution and 12μm Pixel Pitch at 0.65W Power Consumption
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer COIN612G2
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 640x512 Stromverbrauch 0.65W
Spektralbereich 8~14μm Pixelabstand 12μm
Typisches NETD ≤25mK/F1.0/25℃ Bildrate 25/30/50Hz
Hervorheben

LWIR-Wärmebildgebungs-Modul

,

Tauschen--cwärmebildgebungs-Modul

,

Ungekühlter Wärmekamera-Kern 640x512
Hinterlass eine Nachricht
Produkt-Beschreibung
SWaP-C ungekühltes LWIR-Wärmebildmodul 640 x 512 12 μm
Produktübersicht

Der COIN612G2-Infrarotkamerakern verfügt über einen 640 x 512/12 μm großen ApexCore-Infrarotdetektor auf Waferebene mit einem typischen NETD ≤25 mK und bietet ein optimales Gleichgewicht zwischen erstklassiger Leistung und Kosteneffizienz. Sein kompaktes Design, die leichte Struktur und der geringe Stromverbrauch von nur 0,65 W machen es ideal für verschiedene Anwendungen. Verbesserte Bildalgorithmen sorgen für eine schärfere und klarere Wärmebildausgabe.

Der COIN612G2 unterstützt gängige serielle Kommunikationsprotokolle, mehrere Videoausgangsanschlüsse und ein umfassendes Sortiment an optischen Linsen. Er ermöglicht eine schnelle Hot-Spot-Erkennung und vereinfacht sekundäre Entwicklungsabläufe und bietet so eine voll funktionsfähige, preisgünstige thermische Integrationslösung.

Hauptmerkmale
  • Umfassende Funktionalität, kostengünstige Lösung
    • Hochleistungsfähiger ApexCore-Infrarotdetektor auf Waferebene mit NETD ≤25 mK
    • Fortschrittliche Bildverarbeitungsalgorithmen für verbesserte Bildqualität
  • Kompakte Struktur, leichtes Design
    • Abmessungen: 25,4×25,4×15,7mm
    • Gewicht: 15 ± 1 g, Stromverbrauch ≤ 0,65 W
  • Vielseitige Konfiguration, schnelle Integration
    • Für verschiedene Anwendungsanforderungen stehen mehrere Objektivoptionen zur Verfügung
    • Unterstützt USB 2.0/DVP/LVDS/BT.656-Bildausgabeschnittstellen
    • Gibt RAW/YUV-Bilddaten mit serieller Port-Steuerung aus
Produktspezifikationen
Modell COIN612G2
IR-Detektor-Anzeigen
Empfindliches Material VOx
Auflösung 640×512
Pixelgröße 12μm
Spektrale Reaktion 8μm ~ 14μm
Typisches NETD ≤25mK/F1.0/25℃
Bildverarbeitung
Digitale Bildrate 25/30/50Hz
Startzeit 6s
Analoges Video PAL/NTSC
Digitales Video RAW/YUV422
Bildalgorithmus Ungleichmäßigkeitskorrektur (NUC)
3D-Rauschunterdrückung (3DNR)
2D-Rauschunterdrückung (DNS)
Dynamikbereichskomprimierung (DRC)
Kantenverbesserung (EE)
Bildanzeige 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-Software
ICC-Software Modulsteuerung und Videoanzeige
Elektrisch
Standardmäßige externe Schnittstelle 50-polig: DF40C-50DP-0,4 V (51), (HRS, männlich)
Erweiterungsplatine USB3.0/USB2.0/VPC/USB2.0&VPC
Kommunikationsschnittstelle TTL-232/USB2.0
Digitale Videoschnittstelle DVP8/DVP16/USB2.0/BT.656/LVDS
Versorgungsspannung 4,5 ~ 5,5 V
Typischer Stromverbrauch 0,65 W
Mechanisch
Blanke Kerngröße (mm) 25,4×25,4×15,7
Gewicht des bloßen Kerns (g) 15 ± 1 g
Umweltanpassungsfähigkeit
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Luftfeuchtigkeit 5 % ~ 95 %, nicht kondensierend
Vibration 5,35 g, zufällige Vibration, 3-Achsen
Auswirkungen Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach
Zertifizierung ROHS2.0/REACH
Optische Linse
Optische Linse Fester Fokus athermisch: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm/50 mm/70 mm
Schutzstufe IP67 (Frontlinse)
Industrielle Anwendungen

Das Wärmebildmodul COIN612G2 wird in den Bereichen Sicherheitsüberwachung, industrielle Bildverarbeitung, Außenbeobachtung, Brandbekämpfung und Rettung, ADAS, maschinelle Bildverarbeitung und verwandte Bereiche eingesetzt.

Unsere Vorteile
  • Umfassendes technisches Fachwissen:Langjährige Erfahrung in der Forschung, Entwicklung und Anwendung von Infrarotsensortechnologie mit Kompetenzen in den Bereichen Chipdesign, Waferherstellung, Verpackung, Tests und Systemintegration.
  • Fokussiert auf Innovation:Engagement für technologische Durchbrüche in der Wärmebildtechnik, die Grenzen bei NETD, SWaP und Betriebstemperatur in den Bereichen Sicherheit, Industrieüberwachung und intelligente Systeme verschieben.
  • Diversifiziertes Produktportfolio:Umfassendes Sortiment an Infrarot-Erkennungskomponenten – sowohl gekühlt als auch ungekühlt – bietet maßgeschneiderte Lösungen für verschiedene Branchen.
  • Strenge Zuverlässigkeitsvalidierung:Robustes Qualitätsmanagementsystem mit mehreren Testverfahren zur Gewährleistung langfristiger Stabilität und Zuverlässigkeit.
  • Professioneller technischer Support:Das Engineering-Team arbeitet eng mit Kunden zusammen, um die Systemintegration zu beschleunigen, die Effizienz zu verbessern und die Markteinführungszeit zu verkürzen.
Häufig gestellte Fragen
1. Was ist Infrarot-Wärmebildtechnik?

Die Infrarot-Wärmebildkamera nutzt Infrarotstrahlung und Wärmeenergie, um Informationen über Objekte zu sammeln. Es wandelt unsichtbare Infrarotstrahlung in sichtbare Infrarot-Wärmebilder um, die die Temperaturverteilung der Zieloberflächen zeigen. Unterschiedliche Objekte und sogar verschiedene Teile desselben Objekts haben unterschiedliche Strahlungsfähigkeiten und Infrarotreflexionsstärken.

2. Wofür kann Infrarotbildgebung eingesetzt werden?

Nachtsicht, Suche und Rettung, zerstörungsfreie Prüfung, Epidemieprävention, Thermografie, Sicherheit und Überwachung, Brandbekämpfung und mehr.

3. Was ist ein Wärmebildmodul?

Ein Wärmebildmodul besteht typischerweise aus einem Infrarotdetektor, einer Infrarotlinse und Hardwareelektronik mit eingebetteter Software und Algorithmen. Es stellt die minimale Funktionseinheit eines Wärmebildgeräts dar.
