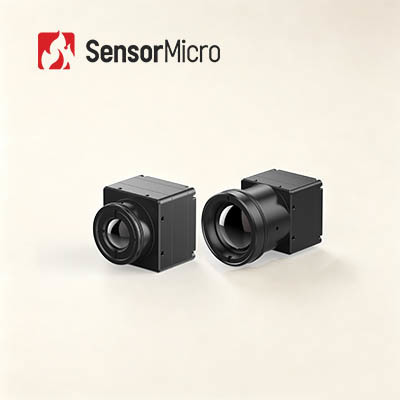

640x512 Auflösung 12μm Pixelabstand ≤25mK NETD Ungekühltes LWIR-Wärmebildmodul

  • 640x512 Resolution 12μm Pixel Pitch ≤25mK NETD Uncooled LWIR Thermal Imaging Module
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer COIN612G2
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen T/T
Produktdetails
Auflösung 640x512 NETD ≤25mK/F1.0/25℃
Stromverbrauch 0.65W Spektralbereich 8~14μm
Pixelabstand 12μm Digitale Bildrate 25/30/50Hz
Hervorheben

Ungekühltes scharfes klares Wärmebildgebungs-Modul

,

Wärmebildgebungs-Modul 8um

,

Wärmekamera-Kern des Tauschen--clwir
Hinterlass eine Nachricht
Produkt-Beschreibung
SWaP-C Sharp Clear Wärmebildmodul, ungekühltes LWIR 8~14μm
SWaP-C ungekühltes LWIR 640 x 512 12 μm Wärmebildmodul
Der COIN612G2-Wärmebildkern nutzt ein ApexCore-Mikrobolometer-Infrarot-Fokalebenen-Array auf Waferebene mit einer Auflösung von 640 × 512 und einem Pixelabstand von 12 μm, ergänzt durch spezielle Signalverarbeitungsschaltkreise und mehrstufige Bildverbesserungsalgorithmen, um eine typische rauschäquivalente Temperaturdifferenz (NETD) von ≤ 25 mK zu realisieren und so eine zuverlässige Identifizierung subtiler thermischer Gradienten zu ermöglichen. Hardware-Kommunikationsschichten entsprechen weit verbreiteten seriellen Busprotokollen, während Mehrkanal-Videoausgabemodule die Übertragungsformate USB 2.0, DVP, LVDS und BT.656 unterstützen.
Betreiber und Integratoren können aus einem vollständigen Spektrum aufeinander abgestimmter Infrarot-Objektive auswählen, um die optischen Anforderungen in den Bereichen industrielle Inspektion, Sicherheitsüberwachung, Feldbeobachtung und AIoT-Sensorsysteme zu erfüllen. Echtzeit-Hotspot-Extraktion und hochauflösende thermische Frame-Ausgabe minimieren den Algorithmus- und Hardware-Anpassungsaufwand in der Sekundärentwicklung und positionieren COIN612G2 als voll funktionsfähige, kostenoptimierte serienmäßige thermische Integrationseinheit.
Hauptmerkmale
Voll ausgestattetes, kostengünstiges Bildgebungssubsystem
Der ApexCore-Detektor auf Waferebene liefert ≤25 mK NETD; Der kombinierte FPA- und Algorithmus-Stack unterdrückt Bildrauschen und verbessert den Zielkontrast
Minimaler Formfaktor, geringe Verlustleistung
Größe: 25,4 mm × 25,4 mm × 15,7 mm; Gewicht: 15 ± 1 g; typischer Stromverbrauch 0,65 W
Modulare Hardware für eine optimierte Integration
Modulares Objektivmontagesystem mit mehreren Brennweitenoptionen; digitale Multistandard-Videoausgänge; konfigurierbare RAW/YUV-Pixeldaten mit serieller Steuerschnittstelle
Produktspezifikationen
Modell COIN612G2
IR-Detektor-Anzeigen
Empfindliches Material VOx
Auflösung 640×512
Pixelgröße 12μm
Spektrale Reaktion 8μm ~ 14μm
Typisches NETD ≤25mK/F1.0/25℃
Bildverarbeitung
Digitale Bildrate 25/30/50Hz
Startzeit 6s
Analoges Video PAL/NTSC
Digitales Video RAW/YUV422
Bildalgorithmus Ungleichmäßigkeitskorrektur (NUC)
3D-Rauschunterdrückung (3DNR)
2D-Rauschunterdrückung (DNS)
Dynamikbereichskomprimierung (DRC)
Kantenverbesserung (EE)
Bildanzeige 10 Typen (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
PC-Software
ICC-Software Modulsteuerung und Videoanzeige
Elektrisch
Standardmäßige externe Schnittstelle 50-polig: DF40C-50DP-0,4 V (51), (HRS, männlich)
Erweiterungsplatine USB3.0/USB2.0/VPC/USB2.0&VPC
Kommunikationsschnittstelle TTL-232/USB2.0
Digitale Videoschnittstelle DVP8/DVP16/USB2.0/BT.656/LVDS
Versorgungsspannung 4,5 ~ 5,5 V
Typischer Stromverbrauch 0,65 W
Mechanisch
Blanke Kerngröße (mm) 25,4×25,4×15,7
Gewicht des bloßen Kerns (g) 15 ± 1 g
Umweltanpassungsfähigkeit
Betriebstemperatur -40℃~+70℃
Lagertemperatur -45℃~+85℃
Luftfeuchtigkeit 5 % ~ 95 %, nicht kondensierend
Vibration 5,35 g, zufällige Vibration, 3-Achsen
Auswirkungen Halbe Sinuswelle, 40 g/11 ms, Aufprallrichtung X-Achse, 3-fach
Zertifizierung ROHS2.0/REACH
Optische Linse
Optische Linse Fester Fokus athermisch: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm/50 mm/70 mm
Schutzstufe IP67 (Frontlinse)
Industrielle Anwendungen
Das Wärmebildmodul COIN612G2 wird in den Bereichen Thermografie, Sicherheitsüberwachung, UAV-Nutzlasten, Roboter, intelligente Hardware, ADAS, Brandbekämpfung und Rettung eingesetzt.
Thermografie
Sicherheit und Überwachung
Brandbekämpfung und Rettung
Nutzlast von UAVs
Persönliche Vision
ADAS
AIoT
Andere Anwendungen
Maßgeschneiderter Service
  • Produktanpassung:Passen Sie Konfigurationen an und passen Sie Algorithmen an branchenspezifische Anforderungen an
  • Technischer Support und Schulung vor Ort:Bieten Sie Kernkunden eine praktische Systemeinrichtung und Betriebsschulung
  • Gemeinsame Innovation für neue Produkte und Märkte:Arbeiten Sie mit Kunden zusammen, um gemeinsam innovative Infrarot-Anwendungslösungen zu entwickeln
Häufig gestellte Fragen
In welchen Branchen können die Infrarotdetektoren/Wärmekamerakerne eingesetzt werden?
Unsere Infrarot-Detektoren/Wärmebildkamera-Kerne werden häufig in vielen Branchen eingesetzt, wie zum Beispiel:
  • Thermografie:Energiewartung, maschinelle Bildverarbeitung, Gebäude-HLK, metallurgische Petrochemie, vorausschauende Wartung, Epidemieprävention
  • Sicherheit und Überwachung:Sichere Stadt, Infrastrukturüberwachung, Grenzsicherheit, Seefahrt, Bergbausicherheit
  • Brandbekämpfung und Rettung:Waldbrandverhütung, Brandverhütung, Suche und Rettung
  • Nutzlast der UAVs:Ausrüstungsinspektion, Durchsetzung und Rettung, Brandbekämpfungsanwendung, Tierbeobachtung
  • Persönliche Vision:Outdoor-Freizeit, Tierbeobachtung, Durchsetzungspatrouille
  • ADAS:Autonomes Fahren, fortschrittliches Fahrerassistenzsystem, Spezialfahrzeuge
  • AIoT:Smart Home, Intelligente Hardware, Smart Care, Roboter
  • Andere:Verbessertes Flugsichtsystem, Gasdetektion, Landwirtschaft und Weidewirtschaft, wissenschaftliche Forschung
