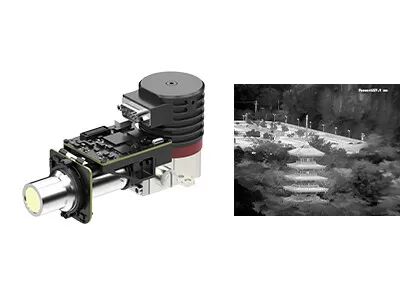

640x512/15μm Kühlkameramodule RS058 T2SL LWIR-Kamera-Kern
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | EYAS615L |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 640x512 / 15μm | NETD | ≤25 mK |
|---|---|---|---|
| Spektralbereich | 7,7 ~ 9,5 μm (LW) | Größe | 142x58,5x71mm |
| Hervorheben | 15uM kühlte Kamera-Module ab,Abgekühlte Kamera-Module 640x512,Kamera-Kern RS058 T2SL LWIR |
||
Produkt-Beschreibung
Kühltes AD-Modul 640x512 / 15μm RS058 T2SL LWIR-Kühltes Infrarotmodul für schnelle Integration
Beschreibung des Produkts
Kühlte AD-Module der EYAS-Serie haben die Vorverstärkerfunktion, um das analoge Signal von gekühlten IR-Detektoren in einen digitalen Video-Stream-Ausgang umzuwandeln.Es ist mit verschiedenen Auflösungsformaten und verschiedenen Wellenbändern erhältlich. EYAS615L ist ein Mitglied der EYAS-Familie mit integriertem 640x512 / 15μm LWIR-gekühltem Detektor und RS058-Kryokühler.
Mit dem gekühlten AD-Modul der EYAS-Serie können OEM-Kunden leicht schnelle Abnahmetests an Infrarotdetektoren durchführen.eine schnelle Sekundärentwicklung von Modulen und vollständigen Produkten auf Basis gekühlter Infrarotdetektoren beginnen und ihre Entwicklungsdauer verkürzen
Wir sind ein führender Anbieter von Infrarotdetektoren und Hersteller von OEM-Kamera-Modulen.die den Kunden eine stabile Versorgung mit Infrarotprodukten bieten kann.
Hauptmerkmale
- Einfach zu entwickeln und zu integrieren
- Cameralink-Schnittstelle Ausgang 16 Bit Rohdaten, Serienportsteuerung
- Integrierte Struktur, Abmessungen stimmen mit dem Detektor überein.
- 5 V Einzelversorgung
- Fähig, sich schnell bewegendes Ziel zu erfassen
Produktspezifikationen
| Modell | EYAS615L |
| Leistung des IR-Detektors | |
| Entschließung | 640x512 |
| Pixel Pitch | 15 μm |
| Kryo-Kühler | Einheit für die Bereitstellung |
| Spektralbereich | 70,7 μm bis 9,5 μm LW |
| Kühlzeit (25°C) | ≤ 5,5 Minuten |
| Optimales NETD (20°C) | ≤ 25mK |
| Betriebsmodus | |
| Bildrate | 1~160Hz einstellbar |
| Betriebsmodus | Schnappschuss; ITR & Interlace Binning Integration Mode; Windows-Modus; Anti-Blooming |
| Elektrische Spezifikation | |
| Standard-Außenschnittstelle | QSH 60 Pins |
| Digitales Video | Cameralink: Ausgabe 16 Bit Rohdaten |
| Synchronisierung | CC1: INT/Frame externe Synchronisation; CC2: MC externe Synchronisation |
| Kommunikation | Der Serialport für Cameralink: TFG+/-, TC+/-; 9600bps |
| Stromversorgung | 1 Kanal-Bildschirm: 5V 1 Kanal-Kryokühlgerät: 24 V |
| Stabiler Stromverbrauch | 9W |
| Abmessungen (mm) | 148 × 58,5 × 71 |
| Gewicht | ≤ 680 g |
| Betriebstemperatur | -40 °C ~ +60 °C |
| Schwingungsgröße | Schwingungen: GJB Fahrzeug-Hochgeschwindigkeitsverkehr Schlag: Halb-Sinus-Welle, 40 g 11 ms, 3 Achsen 6 Richtungen 3 mal pro |
Industrieanwendungen
Das EYAS615L-Wärmebildmodul wird in vielen Bereichen wie Fernüberwachungssystem, Flight Vision Enhancement System, Multi-Sensor Payload usw. weit verbreitet.
Standardisierter Dienst
Vollständige Dokumentation: Produkthandbücher, Einrichtungshandbücher und Auswahlreferenzen.
Entwicklung und Testhilfe: Einfache Integration von Proben, Leistungsbewertung und Parameterverifizierung.
Advanced Developer Toolkit: SDKs, APIs, Algorithmen und Debugging-Tools für eine tiefe Integration.
Ferntechnischer Support: 24/7-Support, schnelle Reaktion und rechtzeitige Lösung kritischer Probleme.
Garantie: Originalteile und strenge Einhaltung der Verfahren, um eine optimale Leistung wiederherzustellen.
Häufig gestellte Fragen
1Was ist Infrarot-Wärmebildgebung?
In der Natur können alle Objekte, deren Temperatur über dem absoluten Nullpunkt liegt (- 273 °C), Infrarotstrahlen ausstrahlen.Mit Hilfe des Infrarotkamera-Detektors wird der Temperaturunterschied zwischen dem Ziel selbst und dem Hintergrund gemessen., können Sie verschiedene Infrarotbilder erhalten, die auch Wärmebilder genannt werden.
2Wie funktionieren Infrarotdetektoren?
Infrarotstrahlung, die vom Ziel abgegeben wird, gelangt in den Sensorbereich des Wärmedetektors.Dann wandelt der Infrarotdetektor das Strahlungssignal unterschiedlicher Intensität in das entsprechende elektrische Signal um., und dann durch Verstärkung und Videoverarbeitung bildet das Infrarotbild, das mit bloßem Auge beobachtet werden kann.
3Was sind die Vorteile gekühlter Infrarotdetektoren?
Der abgekühlte Infrarot-Fokusablaufmelder arbeitet bei einer niedrigen Temperatur, die durch einen Detektor-Dewar-Kühler (ddc) erzeugt wird.Es hat eine hohe Empfindlichkeit und kann subtilere Temperaturunterschiede als ungekühlte Infrarotdetektoren unterscheidenEs kann Objekte in sehr großer Entfernung von mehr als zehn Kilometern entfernt erkennen, identifizieren und erkennen.Die Struktur des gekühlten Detektors ist sehr komplex, was zu einem relativ hohen Preis als ungekühlter Detektor führt.
