Schnelle Integration kühlte Mega- Pixel 1280x1024/12μm des IR-Kamera-Kern-EYAS1212 ab
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | EYAS1212 |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Auflösung | 1280x1024 | Pixelabstand | 12 μm |
|---|---|---|---|
| NETD | ≤ 20 mk | Spektralbereich | 3,7 ~ 4,8 μm MW |
| Größe | 149 x 58,5 x 71 mm | Bildrate | 1~100 Hz einstellbar |
| Hervorheben | Abgekühlte Ir-Kamera 1280x1024,Abgekühlter Ir-Kamera-Kern,EYAS1212 kühlte Ir-Kamera ab |
||
Produkt-Beschreibung

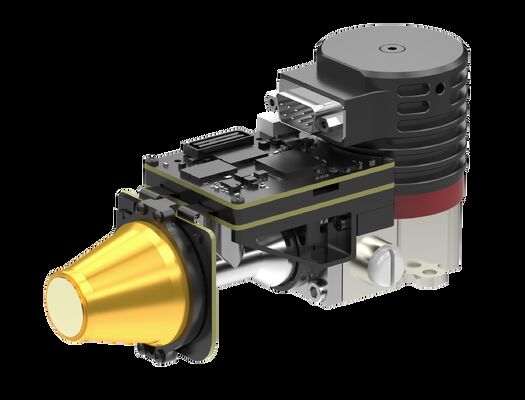

EYAS1212 Gekühlter Thermokern
EYAS1212 Megapixel 1280x1024 / 12μm MCT MWIR Gekühltes Infrarotmodul für schnelle Integration
Produktbeschreibung
EYAS1212 ist ein hochauflösendes analog-digitales gekühltes Infrarotmodul, das auf 1280x1024 Formaten mit 12μm Pitch IR FPA basiert.
Dieses AD-Modul enthält eine Proximity-Platine, die das FPA-Timing und die empfindlichen Stromversorgungen bereitstellt. Darüber hinaus gibt die Camera Link-Schnittstelle 16-Bit-Rohdaten aus, was die Integration des Detektors in das System erheblich vereinfacht.
Daher erleichtert das EYAS1212 AD-Modul OEM-Kunden die Durchführung schneller Akzeptanztests für den C1212M 1280x1024 / 12μm gekühlten Infrarotdetektor, den Start einer schnellen Sekundärentwicklung und die Verkürzung ihrer Entwicklungszeit für gekühlte Infrarotmodule oder die Fertigstellung von Infrarot-Wärmebildkameras oder -systemen, die auf gekühlten Infrarotdetektoren basieren.
SensorMicro ist ein Lieferant von Infrarotdetektoren, Sensoren und OEM-Wärmebildkamerakernen. Wir verfügen über mehr als 10 Jahre Erfahrung in der Infrarot-Wärmebildgebung. Wir haben ein professionelles Kundendienstteam, um Kunden eine professionelle Antwort zu geben. Bei Fragen oder Problemen kontaktieren Sie uns bitte jederzeit, wir werden uns umgehend um Sie kümmern.
Hauptmerkmale
- Einfach zu entwickeln und zu integrieren
- Cameralink-Schnittstelle gibt 16-Bit-Rohdaten aus, serielle Port-Steuerung
- Integrierte Struktur, Abmessungen stimmen mit dem Detektor überein
- 5V Einzelversorgung
- Fähigkeit, sich schnell bewegende Ziele zu erfassen
Produktspezifikationen
| Modell | EYAS1212 |
| IR-Detektorleistung | |
| Auflösung | 1280x1024 |
| Pixelabstand | 12μm |
| Kryokühler | RS058F |
| Spektralbereich | 3,7μm～4,8μm MW |
| Abkühlzeit (25°C) | ≤6min |
| Optimales NETD (20°C) | ≤20mK |
| Arbeitsmodus | |
| Bildrate | 1~100Hz einstellbar |
| Arbeitsmodus | Schnappschuss; ITR/IWR-Integrationsmodus; Windows-Modus; Anti-Blooming |
| Elektrische Spezifikation | |
| Standard-Externe Schnittstelle | QSH 60pin |
| Digitales Video | Cameralink: Ausgabe von 16-Bit-Rohdaten |
| Externes Sync | CC1: INT/Frame externes Sync; CC2: MC externes Sync |
| Kommunikation | Cameralink Serielle Schnittstelle: TFG+/-, TC+/-; 9600bps |
| Stromversorgung | 1 Kanal Bildgebungspanel: 5V 1 Kanal Kryokühler: 24V |
| Stabiler Stromverbrauch | 9W |
| Abmessung (mm) | 149×58,5×71 |
| Gewicht | ≤680g |
| Arbeitstemperatur | -40°C ~ +60°C |
| Schwingungsstärke | Vibration: GJB Fahrzeugmontierter Hochgeschwindigkeitstransport Schock: Halbsinuswelle, 40g 11 ms, 3 Achsen 6 Richtungen 3 Mal jeweils |
Industrielle Anwendungen
Das EYAS1212 Wärmebildmodul wird in vielen Bereichen wie Fernüberwachungssystemen, Flugvisionsverbesserungssystemen, Multi-Sensor-Nutzlasten usw. eingesetzt.
Unsere Art des Service
Vor dem Verkauf
Bedarfsanalyse
Szenariobewertung
Produktauswahl
Kundenspezifische Lösungen
Einsatz
Schnelle Lieferung
Systemintegration & Tests
Technische Schulung
Anwendungsanleitung
Nach dem Verkauf
Ferndiagnose
Garantieleistung
Firmware-Upgrades
FAQs
1. Was sind die Eigenschaften von gekühlten und ungekühlten Infrarot-Fokalebene-Detektoren?
Infrarot-Fokalebene-Detektoren können in gekühlte Infrarot-Fokalebene-Detektoren und ungekühlte Infrarot-Fokalebene-Detektoren unterteilt werden. Gekühlte Infrarotdetektoren arbeiten in einer Vakuumumgebung mit niedriger Temperatur mit hoher Empfindlichkeit und können subtilere Temperaturunterschiede unterscheiden, während ungekühlte Infrarot-Fokalebene-Detektoren keine kryogene Umgebung benötigen und bei Raumtemperatur arbeiten können.
2. Wofür kann die Infrarotbildgebung verwendet werden?
-Nachtsicht
-Suche & Rettung
-Zerstörungsfreie Prüfung
-Epidemieprävention
-Thermografie
-Sicherheit & Überwachung
-Brandbekämpfung
…
3. Was ist ein MCT/HgCdTe-Detektor?
MCT, auch HgCdTe genannt, bezieht sich auf Quecksilber-Cadmium-Tellurid, eine chemische Verbindung aus Cadmiumtellurid (CdTe) und Quecksilbertellurid (HgTe) und ein übliches Material in Fotodetektoren. Der MCT/HgCdTe-Detektor ist ein fotoleitender Detektor, der in einer kryogenen Umgebung arbeitet und Infrarotstrahlung erfassen kann. Er ist empfindlicher als die thermischen Sensoren.
