640x512 Auflösung 15 μm Pixelgröße MWIR gekühltes Infrarotmodul für schnelle Integration

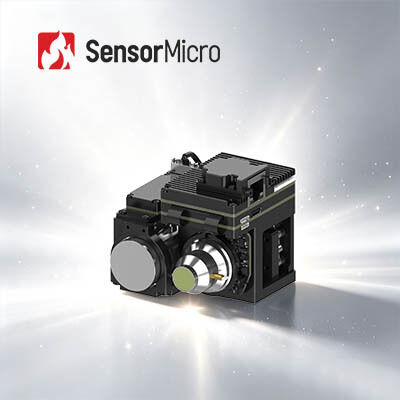

  • 640x512 Resolution 15μm Pixel Size MWIR Cooled Infrared Module for Fast Integration
  • 640x512 Resolution 15μm Pixel Size MWIR Cooled Infrared Module for Fast Integration
Herkunftsort China
Markenname SensorMicro
Zertifizierung ISO9001:2015; RoHS; Reach
Modellnummer GAVIN GC615HMG
Min Bestellmenge 1-teilig
Preis Verhandelbar
Zahlungsbedingungen L/C, T/T
Produktdetails
Auflösung 640x512 / 15μm IR-Detektor NETD (23℃) 20mK (F4)
Spektralbereich 30,7 μm±0,2 μm·4,8 μm±0,2 μm Bildrate 50 Hz (F4) / 30 Hz (F5,5)
Abkühlzeit (23℃) ≤3min30s Konstanter Stromverbrauch (23℃) ≤7W
Hervorheben

15uM kühlte Kamera-Module ab

,

Abgekühlte Kamera-Module 640x512

,

Kamera-Kern RS058 T2SL LWIR
Hinterlass eine Nachricht
Produkt-Beschreibung
640 x 512/15 μm MWIR-gekühltes Infrarotmodul für schnelle Integration
Produktübersicht

Erschließen Sie mit dem gekühlten Kamerakern GAVIN GC615HMG eine überragende Bildleistung im Mittelwellen-Infrarotbereich. Ausgestattet mit dem branchenführenden 640×512/15μm großformatigen HOT-Detektor und verbesserter Bildverarbeitungstechnologie erfasst es jedes subtile thermische Detail mit atemberaubender Klarheit und Stabilität.

Die innovative HOT-Struktur durchbricht den Kompromiss zwischen Bildqualität und Tragbarkeit und sorgt für eine schnelle Kühlreaktion, eine ultrakompakte Größe und einen Betrieb mit geringem Stromverbrauch, wodurch die Systemlast und der Energieverbrauch erheblich reduziert werden. Vielseitige Schnittstellenkompatibilität und flexible Bildausgabemodi vereinfachen die Sekundärentwicklung und Systemintegration erheblich.

Ob für tragbare Handheld-Geräte, mobile Nutzlasten in der Luft oder in Fahrzeugen oder für Langzeitüberwachungsprojekte rund um die Uhr – der GC615HMG liefert stets zuverlässige, hochpräzise Infrarot-Bildgebungsleistung in komplexen Anwendungsumgebungen.

Hauptmerkmale
Mainstream-FPA, klare Bildgebung
  • Entwickelt auf der Grundlage eines 640 x 512/15 μm großen, großformatigen HOT MWIR-gekühlten Infrarotdetektors, der eine hervorragende Vielseitigkeit bietet
  • Ausgestattet mit Bildverarbeitungsalgorithmen der nächsten Generation, einschließlich DRC, 2D-/3D-Rauschunterdrückung und Kantenverbesserung (EE), für klarere Bilder
HOT Technology: Führende SWaP-Optimierung
  • Unterstützt Hochtemperaturbetrieb bis zu 150 K, mit Abkühlzeit ≤ 3 Min. 30 Sek
  • Kompakte Größe: 71×55×84 mm, Gewicht: 350g, Stromverbrauch: 7W
Umfangreiche Schnittstellen, einfache Integration
  • Unterstützt CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Glasfaserschnittstellen
  • Flexible RAW/YUV-Bildausgabe
Produktspezifikationen
Modell GAVIN GC615HMG
Leistungsindikatoren Auflösung: 640×512
Pixelgröße: 15 μm
Kryokühler: RS058
Spektrale Reaktion: 3,7 μm ± 0,2 μm ~ 4,8 μm ± 0,2 μm
IR-Detektor NETD (23℃): 20mK (F4)
Bildverarbeitung Bildrate: 50 Hz (F4) / 30 Hz (F5,5)
Digitalzoom: 1× bis 8× stufenloser Digitalzoom
Bildrichtung: Horizontal/Vertikal/Diagonal spiegeln
Bildalgorithmus: DRC, 2D/3D-Bildrauschunterdrückung, EE
Elektrisch Analoges Video: PAL/NTSC
Digitales Video: Standard: DVP/LVDS/USB2.0
Option: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Singlemode-Glasfaser/Multimode-Glasfaser
Externe Synchronisierung: Standard: LV-TTL
Option: RS422/LVDS
Kommunikation: Standard: USB2.0/LV-TTL
Option: RS422/CAN/USB3.0/GigE
Stromversorgung: 12 V ± 1 V
Konstanter Stromverbrauch (23℃): ≤7W
Abkühlzeit (23℃): ≤3min30s
Körperlich Größe (mm): 71×55×84
Gewicht (g): ≤350
Betriebstemperatur: -40℃~+71℃
Optische Linse Fester Fokus: 25 mm/F2
Kontinuierlicher Zoom: 18–275 mm/F5,5 110–1100 mm/F5,5 15–300 mm/F4 23–450 mm/F4
Industrielle Anwendungen
Das Wärmebildmodul GAVIN GC615HMG wird häufig in vielen Bereichen wie z. B. NDT, Umweltüberwachung, Fernüberwachung, wissenschaftliche Forschung usw. eingesetzt.
Standardisierter Service
Vollständige Dokumentation

Produkthandbücher, Einrichtungsanleitungen und Auswahlreferenzen. Beginnen Sie ohne Rätselraten.

Entwicklungs- und Testunterstützung

Integrierte Mustertests, Leistungsbewertung und Parameterüberprüfung leicht gemacht.

Erweitertes Entwickler-Toolkit

SDKs, APIs, Algorithmen und Debugging-Tools für eine tiefe Integration.

Technischer Remote-Support

Support rund um die Uhr – schnelle Reaktion und zeitnahe Lösung bei kritischen Problemen.

Garantie

Originalteile und strikte Einhaltung der Prozesse zur Wiederherstellung der optimalen Leistung.

Häufig gestellte Fragen
Was ist Infrarot-Wärmebildtechnik?

In der Natur können alle Objekte, deren Temperatur höher als der absolute Nullpunkt (-273℃) ist, Infrarotstrahlen ausstrahlen. Durch die Verwendung des Infrarotkameradetektors zur Messung der Temperaturdifferenz der Infrarotstrahlung zwischen dem Ziel selbst und dem Hintergrund können Sie verschiedene Infrarotbilder erhalten, die auch Wärmebilder genannt werden.

Wie funktionieren Infrarotdetektoren?

Die vom Ziel emittierte Infrarotstrahlung gelangt in den Erfassungsbereich des Wärmedetektors. Anschließend wandelt der Infrarotdetektor das Strahlungssignal unterschiedlicher Intensität in das entsprechende elektrische Signal um und erzeugt dann durch Verstärkung und Videoverarbeitung das Infrarotbild, das mit bloßem Auge beobachtet werden kann.

Welche Vorteile haben gekühlte Infrarotdetektoren?

Der gekühlte Infrarot-Fokalebenendetektor arbeitet bei einer niedrigen Temperatur, die von einem Detektor-Dewar-Kühler (ddc) bereitgestellt wird. Er verfügt über eine hohe Empfindlichkeit und kann subtilere Temperaturunterschiede erkennen als ungekühlte Infrarotdetektoren. Es kann Objekte in einer sehr großen Entfernung von mehr als zehn Kilometern erkennen, identifizieren und erkennen. Der Aufbau eines gekühlten Detektors ist sehr komplex, was zu relativ hohen Kosten im Vergleich zu einem ungekühlten Detektor führt.
