Klares Thermalkamera 640x512 für schnelle Integration
| Herkunftsort | Provinz Wuhans, Hubei, China |
|---|---|
| Markenname | SensorMicro |
| Zertifizierung | ISO9001:2015; RoHS; Reach |
| Modellnummer | COIN612R |
| Min Bestellmenge | 1-teilig |
| Preis | negotiable |
| Zahlungsbedingungen | L/C, T/T |
Produktdetails
| Auflösung | 640 x 512 / 12 μm | Typisches NETD | ≤40mK |
|---|---|---|---|
| Spektralbereich | 8~14μm | Größe | 25,4×25,4×27,4 (mit 9,1-mm-Objektiv) |
| Temperaturbereich | -20℃~+550℃ (kundengerecht) | Temperaturgenauigkeit | ±3°C oder ±3% |
| Hervorheben | Klarer Darstellungs-Wärmekamera-Kern,Schneller Integrations-Wärmekamera-Kern,Wärmebildkamera-Modul 640x512 |
||
Produkt-Beschreibung

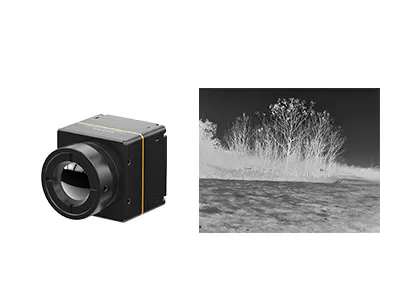

640x512 Wärmekamera-Kern mit klarer Bildgebung für eine schnelle Integration
Beschreibung des Produkts
COIN612R ist ein erschwingliches Infrarotkameramodul mit Wärmebildsystem für kommerzielle unbemannte Luftfahrzeuge (Drohnen/UAV).Es ist speziell für den Bereich der UAV Rettung und Inspektion entwickelt, wie z. B. Elektrizitätsinspektion, Photovoltaikinspektion, Umweltschutzdetektion, wissenschaftliche Forschung, Luftfotografie, Polizeiführung, Katastrophenhilfe und Rettung,Verhütung von WaldbrändenAuf der Grundlage von UAV-Nutzlasten bieten wir unseren Kunden verschiedene effektive und ausgereifte Lösungen, um Aufgaben in verschiedenen Umgebungen auszuführen.
Der COIN612R Infrarotkamera-Kern integriert einen 640x512 / 12μm Wärmebildsensor.Dieses Wärmekamera-Modul verfügt außerdem über eine optionale thermografische Funktion mit Messbereich von -20 °C bis 550 °C für die Messung industrieller Temperaturen.
Hauptmerkmale
Optimales SWaP
• Minigröße: 25,4×25,4×14,1 (mit Verschluss)
• Leichtes Gewicht: bis zu 27 g (mit 9,1 mm-Objektiv)
• Stromverbrauch: bis zu 0,9 W
Außergewöhnliche Bildqualität
• Algorithmus zur Bildverarbeitung der neuen Generation: NUC/3DNR/DNS/DRC/EE
• Radiometrischer Temperaturbereich: -20°C-150°C, 0~550°C (Unterstützung für Erweiterung und Anpassung)
Schnelle Integration
• DVP/LVDS-Schnittstellen, RAW/YUV-Ausgabe von Bilddaten, Serienanschlusssteuerung
• Die radiometrische Version bietet ein ARM/windows/Linux SDK zur Messung der Vollbildtemperatur
Produktspezifikationen
| Modell | Der Wert der Verpackung ist zu berücksichtigen. |
| Leistung des IR-Detektors | |
| Empfindliches Material | Vanadiumoxid |
| Entschließung | 640 × 512 |
| Pixel Pitch | 12 μm |
| Spektralbereich | 8 μm bis 14 μm |
| Typische NETD | ≤ 40mK |
| Bildverarbeitung | |
| Bildrate | 25 Hz/30 Hz |
| Startzeit | 5s |
| Analogvideo | PAL/NTSC |
| Digitales Video | Die in Absatz 1 genannte Angabe ist nicht anwendbar. |
| Bildalgorithmus | Korrektur der Nicht-Einheitlichkeit (NUC) 3D-Lärmreduzierung (3DNR) 2D-Lärmreduzierung (DNS) Dynamische Reichweitenkomprimierung (DRC) Verstärkung der Grenzen (EE) |
| Digitales Vergrößern | 1 ~ 8X kontinuierlicher Zoom, Schrittgröße 1/8 (YUV-Ausgang) |
| Bildanzeige | Schwarz heiß/Weiß heiß/Pseudokolor |
| PC-Software | |
| ICC-Software | Modulsteuerung und Videoanzeige |
| Elektrische Spezifikationen | |
| Standard-Außenschnittstelle | 50Pin_HRS: DF40C-50DP-0.4V ((51), (HRS, männlich) |
| USB-Erweiterungskarton | Typ-C |
| Kommunikationsoberfläche | TTL-232/USB2.0 |
| Digitale Videooberfläche | CMOS8/CMOS16/LVDS/USB2.0 |
| Versorgungsspannung | 4 bis 5,5 V |
| Typischer Stromverbrauch | 0.9W |
| Temperaturmessung | |
| Betriebstemperaturbereich | -10°C bis +50°C |
| Temperaturmessbereich | -20°C~150°C, 0°C~550°C (Unterstützung für Erweiterung und Anpassung) |
| Temperaturmessgenauigkeit | größer als ± 3 °C oder ± 3% |
| regionale Temperaturmessung | Unterstützender Höchst-, Mindest- und Durchschnittswert der regionalen Ausgangstemperatur |
| SDK | Windows/Linux/ARM; Video-Stream-Analyse und Konvertierung von Grau auf Temperatur erreichen |
| Körperliche Eigenschaften | |
| Größe (mm) | 25.4×25.4×27.4 (mit 9.1mm-Objektiv) 25.4×25.4×39.5 (mit 13mm-Objektiv) 25.4×25.4×38.3 (mit 19mm-Objektiv) |
| Gewicht | 27 g ± 2 g (mit 9,1 mm-Objektiv) 40 g ± 2 g (mit 13 mm-Objektiv) 41g±2g (mit 19mm-Objektiv) |
| Anpassungsfähigkeit an die Umwelt | |
| Betriebstemperatur | -40 °C ~ +70 °C |
| Speichertemperatur | -45 °C ~ +85 °C |
| Luftfeuchtigkeit | 5% bis 95%, nicht kondensierend |
| Vibrationen | Zufällige Vibrationen 5,35 Gramm, 3 Achsen |
| Schock | Halb-Sinus-Welle, 40g/11ms, 3 Achsen 6 Richtung |
| Bescheinigung | Einheitliche Sicherheitsnormen |
| Optik | |
| Optionale Linse | Festfokus Athermal: 9,1 mm/13 mm/19 mm |
| Schutzniveau | IP67-Klassifizierung (Vorderfläche) |
Industrieanwendungen
Der COIN612R-Wärmekamera-Kern für UAV-Nutzlasten kann für die Inspektion von elektrischer Energie, Photovoltaik-Inspektion, Umweltschutzdetektion, wissenschaftliche Forschung, Luftfotografie,Polizeiuntersuchung, Katastrophenhilfe und Rettung, Waldbrandprävention, Stadtsicherheit usw.
Unsere Vorteile
SensorMicro widmet sich der Bereitstellung umfassender und professioneller Dienstleistungen, die den Erfolg unserer Kunden während des gesamten Projektlebenszyklus unterstützen.Unser Service-System basiert auf den Grundwerten der Zuverlässigkeit, Reaktionsfähigkeit und Anpassung, um sicherzustellen, dass jeder Kunde maßgeschneiderten Support erhält, der seinen einzigartigen Geschäftsanforderungen entspricht.
Häufig gestellte Fragen
1Was ist Infrarot-Wärmebildgebung?
Infrarot-Wärmebilder sind eine Art Methode, die Infrarotstrahlung und Wärmeenergie verwendet, um Informationen über Objekte zu sammeln.Nach der Strahlungsdifferenz zwischen dem Objekt und der Hintergrundumgebung und der Strahlungsdifferenz jedes Teils des Objekts selbst, kann das Infrarot-Wärmebild die Strahlungsfluktuation jedes Teils der Szene zeigen und so die Eigenschaften der Szene zeigen.
2Was ist der Vorteil der Infrarot-Wärmebilder?
---Sehen durch völlige Dunkelheit
--- Identifizierung unter Tarnung
--- Langstreckenerkennung
---Wärmeverteilungsdetektion
--- Nichtkontakttemperaturmessung
---Beschäftigungsbewusstsein
- Und so weiter.
3Was sind die Anwendungen der Infrarot-Wärmebilder?
Temperaturmessung und Allwetterbildaufnahme sind zwei grundlegende Funktionen der Infrarot-Wärmebildaufnahme-Technologie.Sicherheit und Überwachung, industrielle Fertigung, wissenschaftliche Forschung, medizinische Behandlung und andere traditionelle Bereiche.
